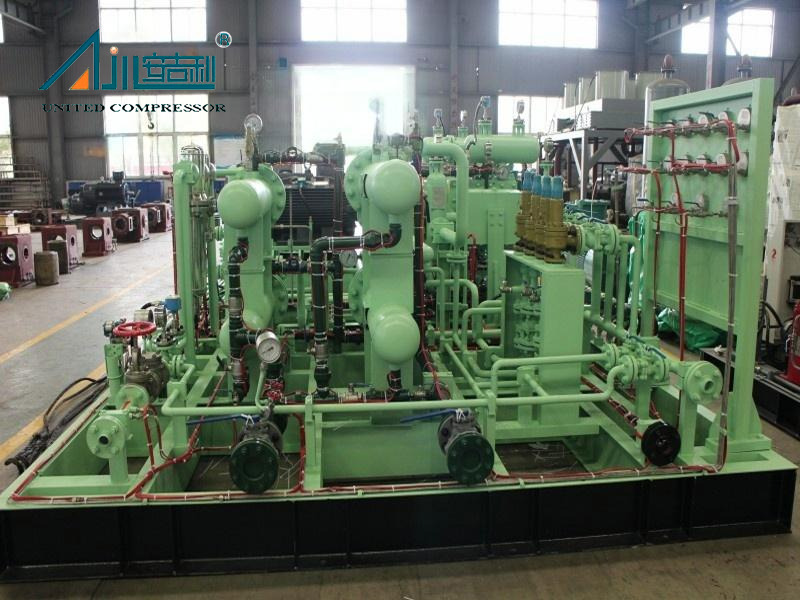

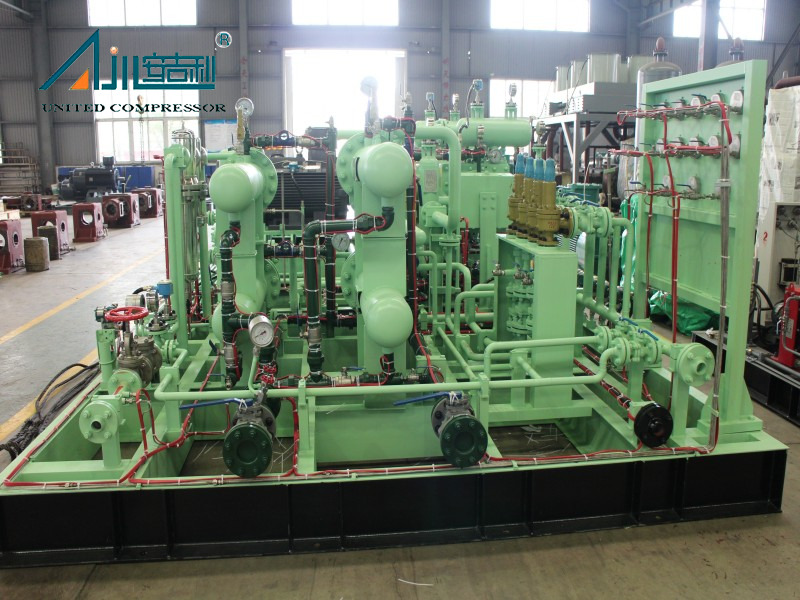

El compresor de gas crudo DW-6.4 / 0.4-19.9 es un equipo industrial de alto rendimiento diseñado por el compresor Bengbu United, diseñado para manejar mezclas de gas complejas con precisión. Ideal para procesar gases que incluyen helio (34.61%), metano (0.90%), hidrógeno (8.30%), nitrógeno (56.20%) y neón traza, este compresor ofrece un rendimiento confiable en diversas aplicaciones industriales.
Con una capacidad de procesamiento de 380 nm³/h (medido a 0 ℃, 0.101325MPA.A), funciona de manera eficiente en condiciones específicas de entrada: presión de entrada de 0.04mpa.g y temperatura de entrada de 50 ℃ . Logra una presión de escape de 1.99MPA.g mientras se asegura que la temperatura de suministro de aire terminal permanezca ≤50 ℃ después del enfriamiento, lo que lo hace adecuado para procesos sensibles a la temperatura.
Impulsado por un motor principal de 90kW , el compresor equilibra la energía y la eficiencia energética. Su diseño compacto ( dimensiones generales de aproximadamente 5500 × 3200 × 2000 mm ) y el peso total de alrededor de 10T permiten una instalación flexible en diversos entornos industriales, desde plantas químicas hasta nuevas instalaciones de energía.
El compresor de gas crudo DW-6.4 / 0.4-19.9 se destaca por su eficiencia superior, confiabilidad robusta y alta automatización. Sus componentes de ingeniería de precisión minimizan la pérdida de energía, asegurando una operación constante incluso bajo la composición o presión de gas fluctuante. El diseño de baja vibración reduce los niveles de ruido, creando un entorno de trabajo más seguro, mientras que un número reducido de piezas vulnerables reduce el riesgo de tiempo de inactividad, crítico para los procesos industriales continuos.
Construido como un compresor de pistón de lubricación de tipo D (balanceado simétrico) , refrigerado por agua, lubricación sin aceite, compresor de pistón de lubricación sin aceite, presenta una compresión de 2 etapas de 2 filas para un manejo óptimo de gases. Las ventajas estructurales clave incluyen:
· Una estructura doble de medio cuerpo que evita que el aceite del cárter contamine el medio de gas, asegurando la pureza, esencial para aplicaciones sensibles como el suministro de gas de laboratorio.
· Cilindros y cabezas de cilindro hechas de hierro fundido gris o acero forjado, diseñado para lubricación sin aceite para eliminar la contaminación media.
· Válvulas de aire dispuestas axialmente en cabezas de cilindro, mejorando la eficiencia del flujo de gas y simplificando el acceso de mantenimiento.

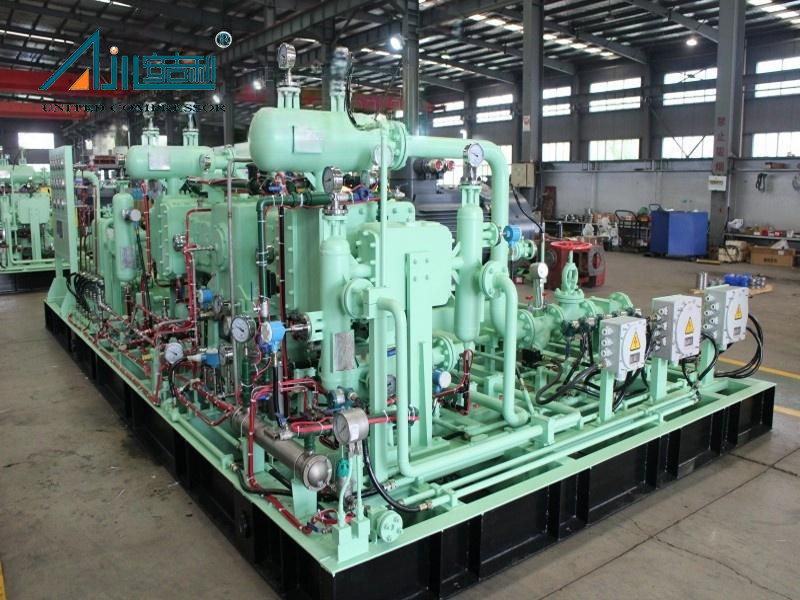

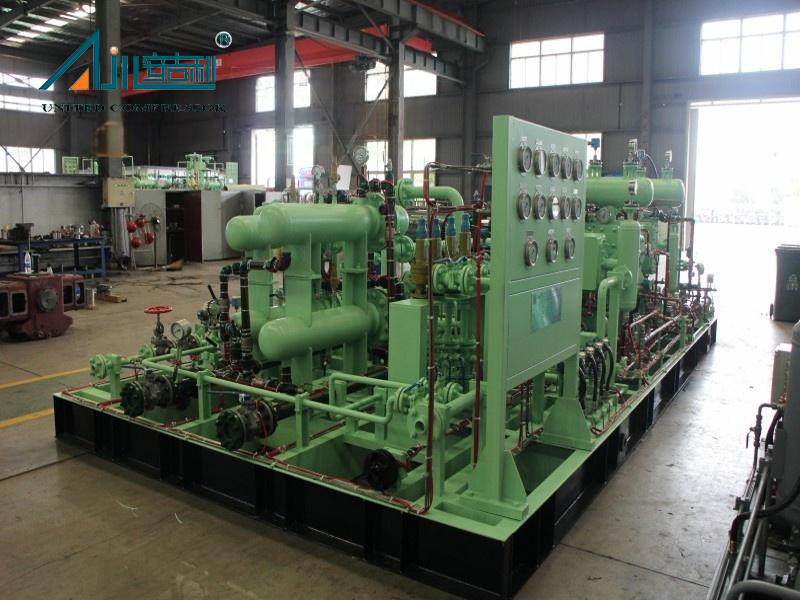

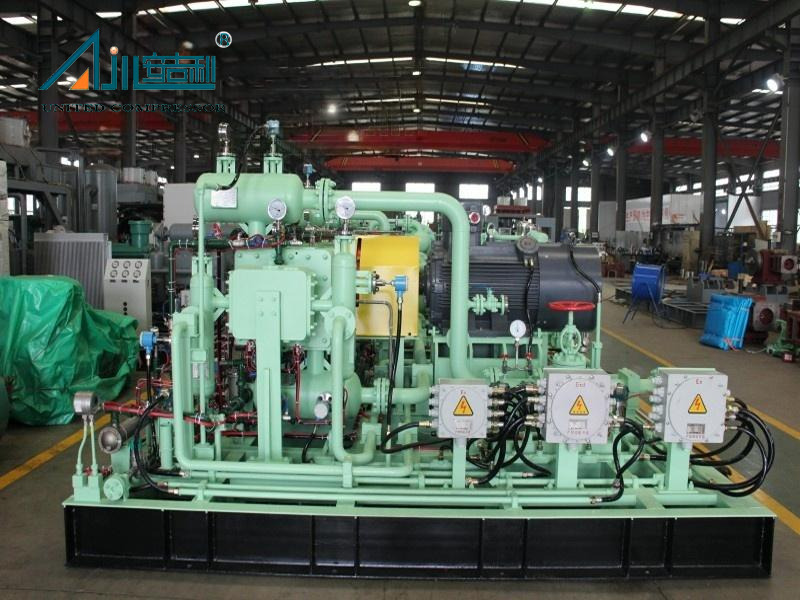

El compresor se suministra como una unidad modular, con equipos principales y auxiliares integrados en un diseño montado en el patín. Esto permite un fácil transporte (por mar, aire o tierra) e instalación rápida en el sitio, ahorrando tiempo y costos de mano de obra. Para necesidades operativas únicas, la personalización está disponible, que incluye:
· Formas estructurales: D-Type, M-Type, S-Type, W-Type, V-Type o Z-Type.
· Métodos de enfriamiento: refrigerado por aire, refrigerado por aire o enfriamiento mixto.
· Tipos de instalación: Tipo fijo, móvil, montado en patín o de la cabina.
· Modos de accionamiento: motores o motores diesel.
Área de aplicación
El compresor de gas de materia prima es adecuado para:
Procesamiento de gas natural: presurizado y transportado a la red de gasoductos de gas
Presurización de materias primas químicas: transporte de materias primas industriales como hidrógeno/nitrógeno/helio
Nuevo sistema de soporte de energía: sistema de suministro de gas de celda de combustible de hidrógeno
Suministro de gas de laboratorio: suministro preciso de gas de alta pureza
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
El compresor adopta el tipo D (tipo de equilibrio simétrico), lubricación sin aceite, lubricación sin aceite, tipo de pistón recíproco, compresión de 3 etapas de 2 filas de 2 filas y toda la unidad se suministra de manera modular.
El cárter del compresor está hecho de hierro fundido gris y tiene cuatro agujeros de diferentes diámetros para instalar portaobjetos, rodamientos y asientos de rodamiento. La parte inferior del cárter puede almacenar aceite lubricante para que el compresor lubrique; La superficie superior del cárter tiene una interfaz para instalar una placa de cubierta de entrada de combustible (puerto de respiración); Además, el cárter también tiene interfaces de repuesto como el puerto de drenaje de aceite, el puerto de observación del medidor de aceite, el puerto de inyección de aceite del asiento de los cojinetes y el puerto de medición de temperatura del aceite de instalación. El puerto de drenaje de aceite del cárter se ha conectado al exterior del compartimento y está equipado con una válvula de bola manual para la descarga de aceite del cárter.
El medio cuerpo del compresor es una estructura doble de medio cuerpo, lo que garantiza que el espacio del medio cuerpo sea mayor que una carrera, evitando que el aceite del compresor ingrese al cilindro desde el cárter, asegurando así que el aceite del compresor no contamine el medio. El material del cilindro del compresor es el acero de hierro fundido/forjado gris, y adopta un diseño de lubricación sin aceite, que no requiere lubricación de aceite. El material de la cabeza del cilindro es de hierro fundido/acero forjado, y las válvulas de aire están dispuestas axialmente en la cabeza del cilindro.
 |  |

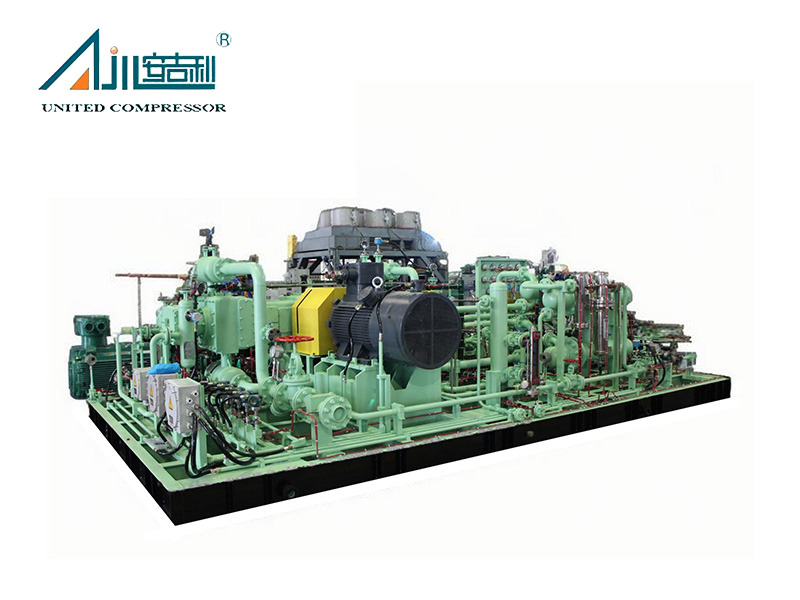

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape MPA （g) | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | Dióxido de carbono | 6400 | 1.4 | 185 | Refrigerado por aire | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | Nitrógeno | 895 | 1.6 | 55 | Refrigerado por aire | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | Cloruro de hidrógeno | 55 | 0.5 | 11 | Refrigerado por aire | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0.3-34 | Vapor flash | 75 | 0.03 ～ 3.4 | 18.5 | Refrigerado por aire | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0.5) -10 | Gas asociado | 50 ～ 100 | 1 | 75 | Refrigerado por aire | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2 ～ 1.5) -12 | PANTANO | 260 ～ 540 | 1.2 | 55 | Refrigerado por aire | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | Monóxido de carbono | 900 | 10 | 160 | Enfriamiento mixto | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-9.8/0.5-7.25 | Cloruro de metileno | 3.5 | 0.725 | 160 | Enfriamiento mixto | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0.2) -8 | Clorometano | 436 | 0.8 | 75 | Enfriamiento mixto | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 H | Elium Recovery GA | 450 | 1.1 | 37 | Enfriamiento mixto | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | Gas de materia prima | 800 | 2.5 | 160 | Refrigerado por agua | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | Fluoruro de vinilideno | 418 | 1.8 | 75 | Refrigerado por agua | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0.2) -40 | Biogás | 230 | 4.0 | 45 | Refrigerado por agua | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | Cloruro de etilo | 470 | 0.6 | 55 | Refrigerado por agua | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | Gas de materia prima | 2900 | 5.0 | 160 | Refrigerado por agua | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6） -6 | Isobutileno | 1650 | 0.6 | 45 | Refrigerado por agua | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | Gases mixtos | 200 | 0.35 | 18.5 | Refrigerado por agua | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | Cloruro de vinilo | 100 | 0.35 | 15 | Refrigerado por agua | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | Refrigerante | 300 | 4.0 | 55 | Refrigerado por agua | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | Amoníaco | 2700 | 1.6 ～ 2.4 | 75 | Refrigerado por agua | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | Clorometano | 355 | 0.7 | 37 | Refrigerado por agua | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | gas en condensable | 653 | 0.3 | 45 | Refrigerado por agua | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW-16/(2.8 ～ 3.2) -7.6 | Gas rico en carbono | 3000 ～ 3400 | 0.76 | 132 | Refrigerado por agua | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | Gas de pozo | 3334 | 2.0 ～ 5.0 | 185 | Refrigerado por agua | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0.5-4 | -Pentadieneno, nitrogen | 300 | 0.4 | 30 | Refrigerado por agua | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | Gas cola | 500 | 1.5 | 90 | Refrigerado por agua | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | Gas de desorción | 450 | 0.6 | 75 | Refrigerado por agua | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0.2-18 | Metafluoroetileno | 80 | 1.8 | 18.5 | Refrigerado por agua | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonocloroeth | 887 | 1.8 | 132 | Refrigerado por agua | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | Gas | 206 | 0.5 | 22 | Refrigerado por agua | 3200 × 2800 × 1800 | 3000 | |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom | Beijing Hongke Qingneng Technology Co., Ltd. Compresor de gas asociado para el proyecto Shanxi Yan'an 60000 M3 |
Los parámetros del núcleo incluyen una capacidad de procesamiento de , presión de entrada de 380 nm³/h de 0.04mpa.g , Temperatura de entrada de 50 ℃ , Presión de escape de 1.99mpa.g , y una potencia motor principal de 90kW . La temperatura de suministro de aire terminal es ≤50 ℃ después del enfriamiento, asegurando la compatibilidad con el equipo aguas abajo.
Sí. Su construcción robusta, que incluye materiales resistentes a la intemperie y opciones de enfriamiento flexibles, le permite operar en diversos entornos, desde talleres industriales hasta sitios de energía remota. Las instalaciones de tipo cabina personalizadas lo protegen aún más de temperaturas extremas, polvo o humedad.
El diseño prioriza el mantenimiento simplificado: se minimizan las piezas vulnerables y se pueden acceder fácilmente a los componentes críticos (como las válvulas de aire). La estructura montada en el patio centraliza todos los puntos de servicio, reduciendo el tiempo de inactividad para inspecciones o reparaciones.
Sí. El compresor incorpora tecnologías patentadas, incluida una manga protectora de rosca de varilla de pistón (ZL 2017 2 1907021.7) y un dispositivo de soporte de anillo de pistón (ZL 2018 2 0294776.2), asegurando el cumplimiento de los estándares de la industria para la seguridad y el rendimiento.
El compresor de gas crudo DW-6.4 / 0.4-19.9 combina ingeniería de vanguardia con flexibilidad, lo que lo convierte en una opción superior para el procesamiento de gas natural, presurización química de materias primas, sistemas de celdas de combustible de hidrógeno y suministro de gas de laboratorio. Contáctenos para explorar soluciones personalizadas adaptadas a sus necesidades operativas.
