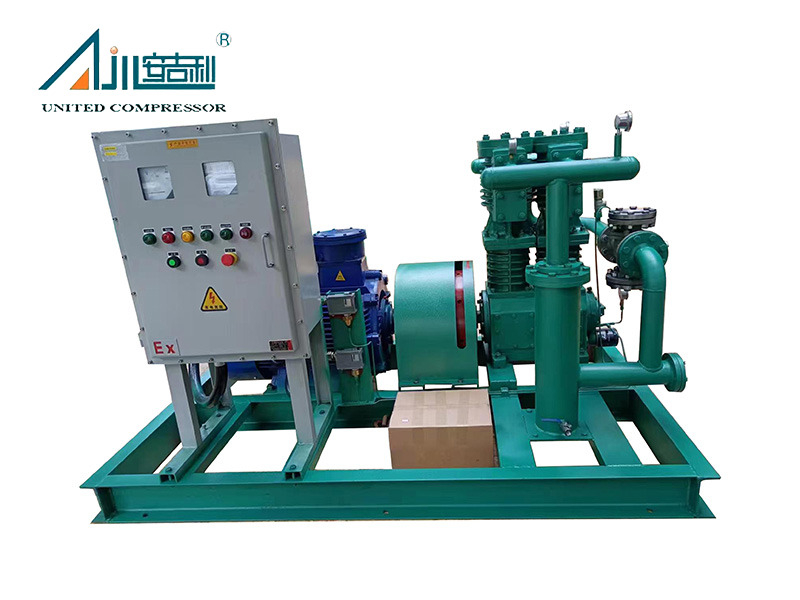

El compresor de gas licuado ZW-3.0 / 16-24 es un equipo industrial premium diseñado por Bengbu United Compressor, un fabricante líder en China. Diseñado para la eficiencia y la confiabilidad, este compresor está diseñado para manejar el gas licuado (GLP) y sustancias volátiles de baja ebullición, lo que lo convierte en una piedra angular para las industrias que requieren un manejo de gases seguros y eficientes.
En esencia, el ZW-3.0 / 16-24 cuenta con especificaciones impresionantes: una capacidad de procesamiento de 3.0m³ / min , asegurando un manejo rápido de gas licuado. Funciona con una presión de entrada de 1.6MPA.G y una temperatura de entrada de ≤40 ℃ , mientras se entrega una presión de escape de 2.4MPA.g : ideal para aplicaciones que necesitan un control de presión constante. Impulsado por un motor principal de 55kW , equilibra la energía y la eficiencia energética, con una dimensión general de ~ 2500 × 1600 × 1850 mm y un peso de ~ 2500 kg, lo que lo hace lo suficientemente compacto para diversos entornos de instalación.
Este compresor se destaca en operaciones críticas como la carga/descarga de GLP, la transferencia de tanques, la recuperación residual de gas/líquido y el enlatado. Se utiliza ampliamente en estaciones de almacenamiento y distribución de GLP, plantas de mezcla, estaciones de gasificación, fábricas de enlatado y estaciones de reabastecimiento de combustible para automóviles. Más allá del GLP, maneja de manera eficiente los modelos de propano, butano, buteno e incluso variante admiten amoníaco propileno y líquido, lo que lo convierte en una opción versátil para múltiples necesidades industriales.
El compresor de gas licuado ZW-3.0 / 16-24 está construido para el rendimiento máximo. Su diseño avanzado garantiza una alta eficiencia, reduciendo el consumo de energía al tiempo que mantiene una producción consistente. Con un enfoque en la confiabilidad, minimiza el tiempo de inactividad, un factor crítico para las operaciones industriales donde las interrupciones pueden conducir a pérdidas significativas. La integración de los sistemas automatizados mejora la precisión operativa, lo que permite un monitoreo y control sin problemas, ideal para flujos de trabajo manuales y semiautomicados.
Diseñado con durabilidad en mente, este compresor presenta menos piezas vulnerables, reduciendo la frecuencia de reemplazos y reparaciones. Sus bajos niveles de vibración y ruido crean un ambiente de trabajo más seguro y cómodo, que cumple con los estándares de ruido industrial. El mantenimiento de rutina se simplifica: los componentes accesibles y los puntos claros de servicio significan que los técnicos pueden realizar controles y mantenerse rápidamente, reduciendo las interrupciones operativas.

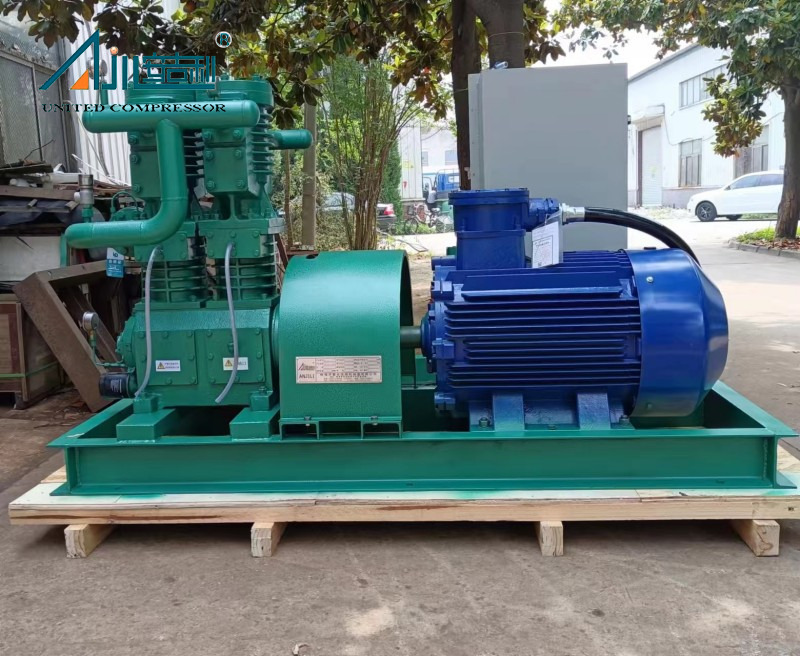

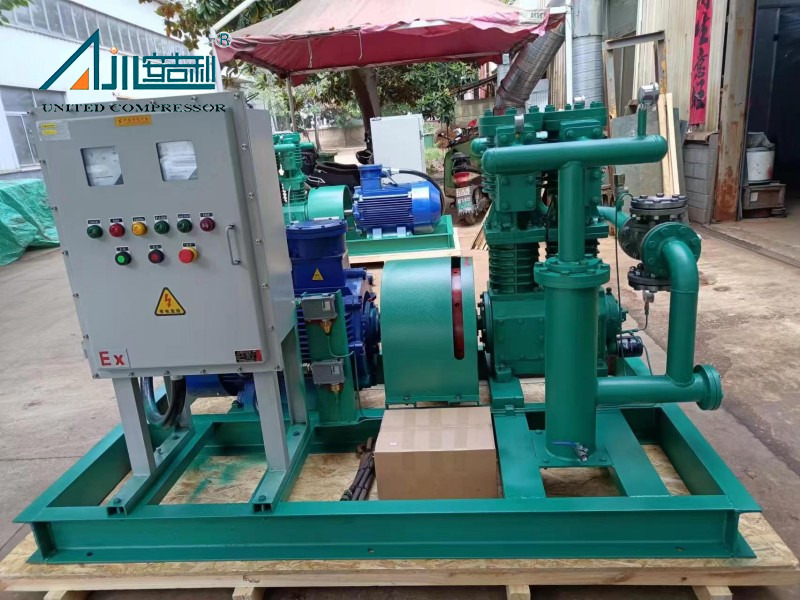

El ZW-3.0 / 16-24 adopta un diseño montado en el patín, donde todos los equipos principales y auxiliares están integrados en un solo patín. Esta estructura integrada garantiza un funcionamiento estable y simplifica el transporte, ya sea por mar, aire o tierra. La instalación es sin problemas, con opciones para configuraciones fijas, móviles o de tipo cabina, adaptándose a condiciones en el sitio, como limitaciones de espacio o la necesidad de movilidad.
Área de aplicación
Esta serie de compresores se utiliza principalmente para diversas operaciones, como carga, descarga, vertido, recuperación de gas residual, enlatado y recuperación de líquido residual de gas petrolero licuado. Es un equipo ideal para el transporte líquido y la recuperación de gases. Por lo tanto, se usa ampliamente en estaciones de almacenamiento y distribución de gas de petróleo licuado, estaciones de mezcla, estaciones de gasificación, plantas de enlatado, estaciones de reabastecimiento de combustible de automóviles, etc., especialmente adecuadas para estaciones de gas de petróleo grandes, medianas y pequeñas licuadas.
Además, es adecuado para el transporte líquido y la recuperación de gas residual de sustancias bajas de ebullición y volátiles como propano, butano y buteno. Sus productos variantes se pueden utilizar para el transporte líquido y la recuperación de gases de propileno, amoníaco líquido, etc.
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
El compresor adopta el tipo D (tipo de equilibrio simétrico), lubricación sin aceite, lubricación sin aceite, tipo de pistón recíproco, compresión de 3 etapas de 2 filas de 2 filas y toda la unidad se suministra de manera modular.
El cárter del compresor está hecho de hierro fundido gris y tiene cuatro agujeros de diferentes diámetros para instalar portaobjetos, rodamientos y asientos de rodamiento. La parte inferior del cárter puede almacenar aceite lubricante para que el compresor lubrique; La superficie superior del cárter tiene una interfaz para instalar una placa de cubierta de entrada de combustible (puerto de respiración); Además, el cárter también tiene interfaces de repuesto como el puerto de drenaje de aceite, el puerto de observación del medidor de aceite, el puerto de inyección de aceite del asiento de los cojinetes y el puerto de medición de temperatura del aceite de instalación. El puerto de drenaje de aceite del cárter se ha conectado al exterior del compartimento y está equipado con una válvula de bola manual para la descarga de aceite del cárter.
El medio cuerpo del compresor es una estructura doble de medio cuerpo, lo que garantiza que el espacio del medio cuerpo sea mayor que una carrera, evitando que el aceite del compresor ingrese al cilindro desde el cárter, asegurando así que el aceite del compresor no contamine el medio. El material del cilindro del compresor es el acero de hierro fundido/forjado gris, y adopta un diseño de lubricación sin aceite, que no requiere lubricación de aceite. El material de la cabeza del cilindro es de hierro fundido/acero forjado, y las válvulas de aire están dispuestas axialmente en la cabeza del cilindro.
 |  |

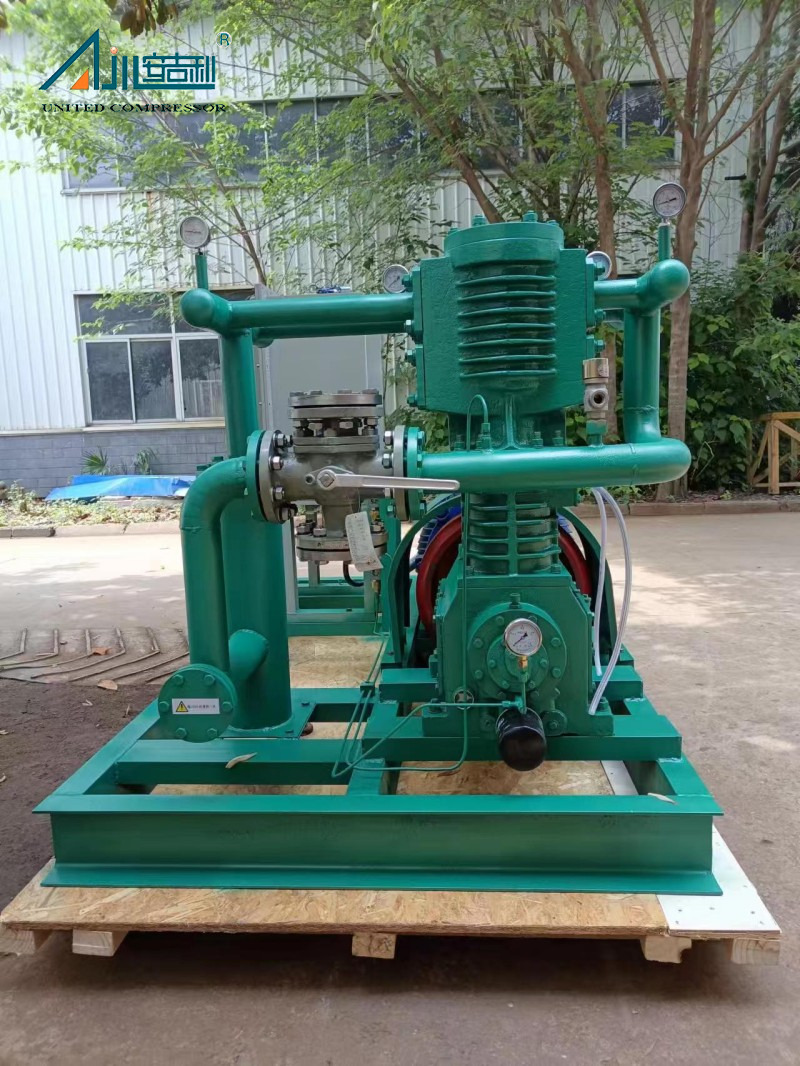

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Caso de proyecto
 |  |  |

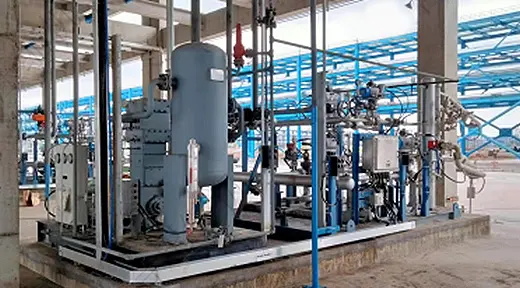

| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape MPA （g) | Energía del motor (KW) | metanfetamina | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | ZW-0.8/（4.5 ～ 15）-（12.5 ～ 23） | Amoníaco industrial | 0.8 | 1.25 ～ 2.3 | 15 | Refrigerado por aire | 1650 × 650 × 1050 | 550 | |
| 2 | ZW-0.8/10-16 | Isobutano | 0.8 | 1.6 | 11 | Refrigerado por aire | 1650 × 650 × 1150 | 450 | |
| 3 | ZW-0.8/10-16 | Gas licuado | 0.8 | 1.6 | 11 | Refrigerado por aire | 1750 × 900 × 1250 | 1200 | |
| 4 | ZW-0.8/16-24 | Gas amoníaco | 0.8 | 2.4 | 15 | Refrigerado por aire | 1800 × 950 × 1250 | 1300 | |
| 5 | ZW-1.0/（1 ～ 10）-（5 ～ 14） | Cloruro de metileno | 1.0 | 0.5 ～ 1.4 | 15 | Refrigerado por aire | 1700 × 850 × 1050 | 600 | |
| 6 | ZW-1.0/（1 ～ 6）-（4 ～ 9） | Dimetilamina | 1.0 | 0.4 ～ 0.9 | 15 | Refrigerado por aire | 1700 × 850 × 1050 | 600 | |
| 7 | ZW-1. 1/10-15 | Gas amoníaco | 1.1 | 1.5 | 15 | Refrigerado por aire | 1700 × 850 × 1100 | 700 | |
| 8 | ZW-1. 1/10-16 | Gas licuado | 1.1 | 1.6 | 15 | Refrigerado por aire | 1800 × 950 × 1250 | 1300 | |
| 9 | ZW-1. 1/16-24 | Gas amoníaco | 1.1 | 2.4 | 22 | Refrigerado por aire | 1650 × 850 × 1050 | 750 | |
| 10 | ZW-1. 1/16-24 | Gas amoníaco | 1.1 | 2.4 | 22 | Refrigerado por aire | 1850 × 950 × 1300 | 1400 | |
| 11 | ZW-1.5/10-16 | Gas licuado | 1.5 | 1.6 | 22 | Refrigerado por aire | 1850 × 950 × 1300 | 1400 | |
| 12 | ZW-1.5/16-24 | Gas amoníaco | 1.5 | 2.4 | 30 | Refrigerado por aire | 1900 × 980 × 1300 | 1500 | |
| 13 | ZW-2.0/10-16 | Isobutileno | 2.0 | 1.6 | 36 | Refrigerado por aire | 1900 × 900 × 1200 | 900 | |
| 14 | ZW-3.0/10-16 | Gas licuado | 3.0 | 1.6 | 45 | Refrigerado por aire | 2200 × 1400 × 1750 | 2000 | |
| 15 | DW-3.0/10-15 | Gas amoníaco | 3.0 | 1 ～ 1.5 | 45 | Refrigerado por agua | D3200 × 2200 × 1700 | 3500 | |
| 16 | PW-2.2/(3.98 ～ 14.6)-(7.5 ～ 18. 1) | Gas amoníaco | 2.2 | 0.75 ～ 1.8 | 30 | Refrigerado por agua | 2300 × 1500 × 1800 | 2500 | |
| 17 | VW-6.0/10-16 | Gas licuado | 6.0 | 1.6 | 75 | Refrigerado por agua | D 2800 × 1700 × 1700 | 3000 | |
| 18 | VW-8.0/10-16 | Gas licuado | 8.0 | 1.6 | 110 | Refrigerado por agua | D 2800 × 1800 × 1800 | 4500 | |
| 19 | ZW-0.5/（3.5 ～ 5.8）-（7.2 ～ 9.5） | Metilamina | 0.5 | 0.72 ～ 0.95 | 7.5 | Refrigerado por agua | 1650 × 700 × 1100 | 700 | |
| 20 | ZW-0.8/（0 ～ 3.5）-（3 ～ 6.5） | Cloruro de vinilo | 0.8 | 0.3 ～ 0.65 | 11 | Refrigerado por agua | 1650 × 650 × 1150 | 650 | |
| 21 | ZW-0.8/(2 ～ 15) -20 | Propano | 0.8 | 2.0 | 22 | Refrigerado por agua | D 3000 × 1800 × 2400 | 3500 | |
| 22 | ZW-0.8/3-8 | n-butano | 0.8 | 0.3 ～ 0.8 | 11 | Refrigerado por agua | 1650 × 850 × 1050 | 600 | |
| 23 | ZW-1.0/3-6 | Pentano | 1.0 | 0.3 ～ 0.6 | 11 | Refrigerado por agua | 1700 × 850 × 1050 | 650 | |
| 24 | ZW-1. 1/10-16 | Propano | 1.1 | 1.6 | 18.5 | Refrigerado por agua | 1700 × 650 × 1100 | 600 | |
| 25 | ZW-1. 1/7-14 | Propano | 1.1 | 0.7 ～ 1.4 | 15 | Refrigerado por agua | 1700 × 650 × 1100 | 600 | |
| 26 | ZW-1.5/10-16 | Propileno | 1.5 | 11.6 | 22 | Refrigerado por agua | D 2200 × 1600 × 1600 | 1500 | |
| 27 | ZW-1.5/16-24 | Propileno | 1.5 | 2.4 | 30 | Refrigerado por agua | D 2300 × 1600 × 1650 | 1500 | |
| 28 | ZW-2.0/10-16 | Gas licuado | 2.0 | 1.6 | 30 | Refrigerado por agua | 1900 × 980 × 1300 | 1500 | |
| 29 | ZW-2.0/16-24 | Gas licuado | 2.0 | 2.4 | 37 | Refrigerado por agua | 1900 × 100 × 1350 | 1600 | |
| 30 | ZW-3.0/7-12 | Gas licuado | 3.0 | 1.2 | 45 | Refrigerado por agua | D 2200 × 1000 × 1200 | 1600 | |
Caso de proyecto
 |  |  |
| Ningxia Zhongneng Ingeniería de Nuevos Materiales | Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Diseñado principalmente para gas licuado (GLP) , también maneja de manera eficiente sustancias volátiles y hirviendo como propano, butano y buteno. Los modelos variantes se pueden personalizar para propileno, amoníaco líquido y otros medios similares.
El compresor admite múltiples formularios de instalación: fijos, móviles, montados en patín o de tipo cabina. El diseño montado en el patio está previamente ensamblado, lo que requiere una configuración mínima en el sitio. Se puede instalar en el interior o al aire libre, siempre que el medio ambiente esté seco y bien ventilado para garantizar una operación segura.
Sí. La personalización es una característica clave. Adaptaremos las soluciones en función de sus estándares de pureza , de presión de entrada/entrada , de velocidad de flujo requerido y entorno operativo. Ya sea que necesite una mayor presión (más allá de 2.4MPA.G) o caudales ajustados, nuestro equipo de ingeniería diseñará un compresor que cumpla con sus especificaciones.
