Las especificaciones centrales del compresor incluyen:
Medio : Gas de amoníaco (Mol%)
Capacidad de procesamiento : 1.5m³/min
Presión de entrada : 1.6mpa.g ; Temperatura de entrada : ≤ 40 ℃
Presión de escape : 2.4mpa.g
Potencia del motor principal : 30kW
Dimensiones generales : ~ 1800 × 850 × 1200 mm; Peso : ~ 800 kg
Adopta una estructura de tipo D (equilibrio simétrico), un sistema refrigerado por agua, lubricación sin aceite y diseño de pistón recíproco con compresión de 2 filas de 2 filas, suministrada como una unidad modular.
El compresor ZW-1.5 / 16-24 se usa ampliamente en construcción urbana, petróleo, defensa nacional, carbón, industria química, metalurgia, medicina y estaciones de gas licuada. Es ideal para el transporte líquido y la recuperación de gas residual de propano, butano y buteno. Sus variantes también manejan amoníaco propileno y líquido.
Eficiencia : cuenta con una alta eficiencia y una fuerte confiabilidad, con un alto grado de automatización para la operación estable.
Bajo mantenimiento : menos piezas vulnerables, baja vibración y bajo ruido, lo que hace que el funcionamiento y el mantenimiento sean simples.
Diseño integrado : los equipos principales y auxiliares se instalan en un patín, asegurando una operación suave y un fácil transporte/instalación.
Las soluciones personalizadas están disponibles en función de las necesidades del cliente, que incluyen:
Formas estructurales : D-type/m-type/s-type/w-type/v-type/z-type
Métodos de enfriamiento : enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Tipos de instalación : Tipo de cabina fijo/móvil/montado
Modos de manejo : motorizado/motor diesel impulsado por el motor
Transporte y embalaje : soporta el transporte del mar/aire/terreno; Las opciones de envasado incluyen cabañas de metal, cajas de madera y cabañas insonorizadas.
El compresor está respaldado por múltiples patentes, como:
Manga protectora de rosca de varilla de pistón (ZL 2017 2 1907021.7)
Dispositivo de soporte de anillo de pistón (ZL 2018 2 0294776.2)
Pistón de rango para compresores simétricos equilibrados (ZL 2017 2 190177.0)
El producto se usa ampliamente en construcción urbana, petróleo, defensa nacional, carbón, geología, industria química, metalurgia, fabricación de maquinaria, medicina, estaciones de servicio licuados y otros departamentos. Además, es adecuado para el transporte líquido y la recuperación de gas residual de sustancias bajas de ebullición y volátiles como propano, butano y buteno. Sus productos variantes se pueden usar para el transporte líquido y la recuperación de gases de propileno, amoníaco líquido, etc.
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
 |  |

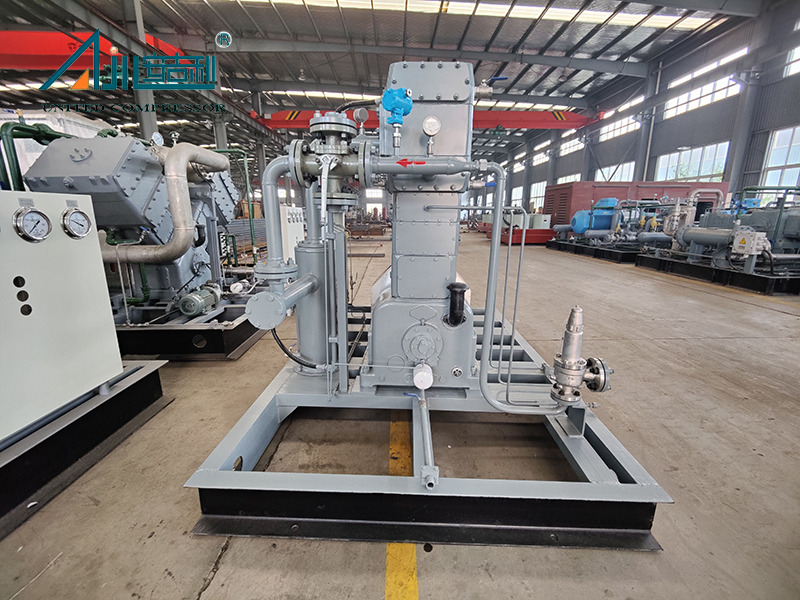

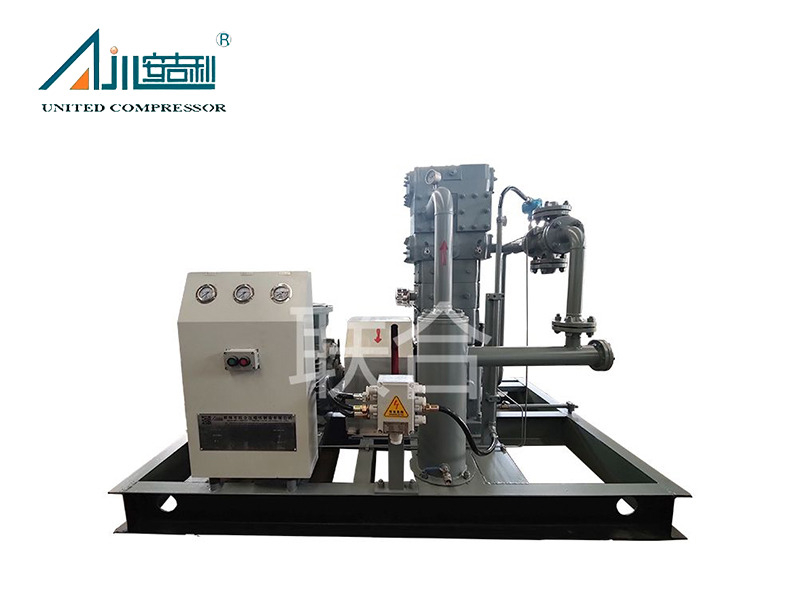

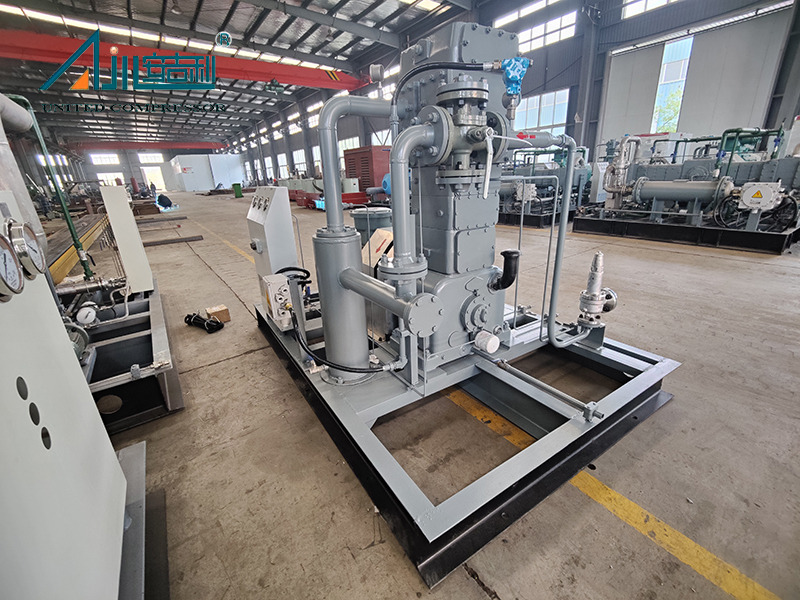

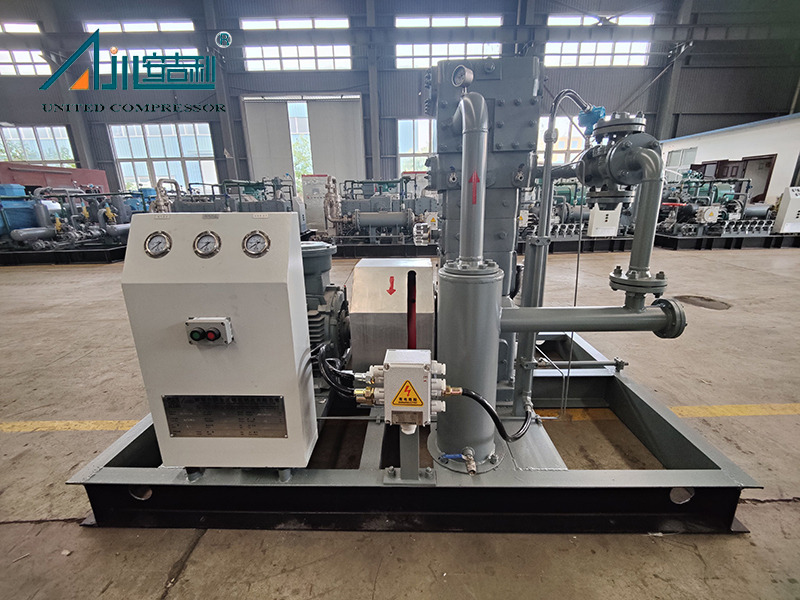

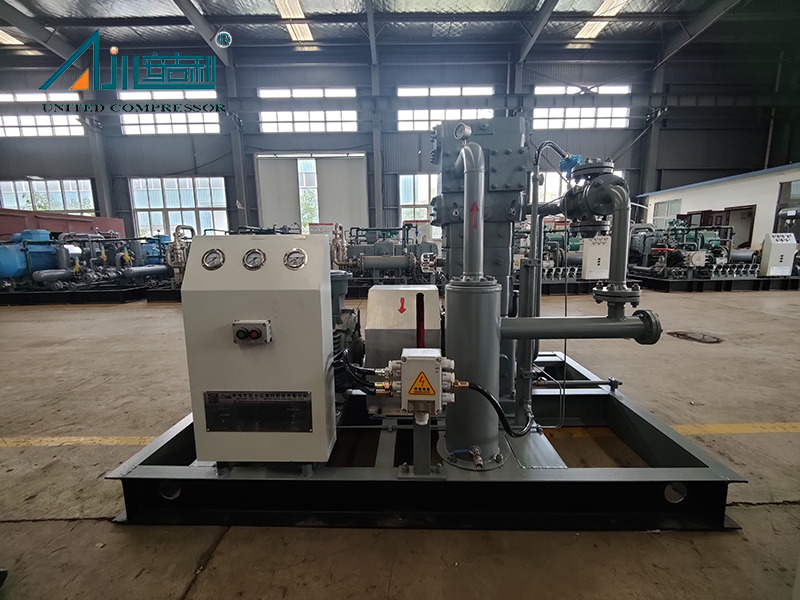

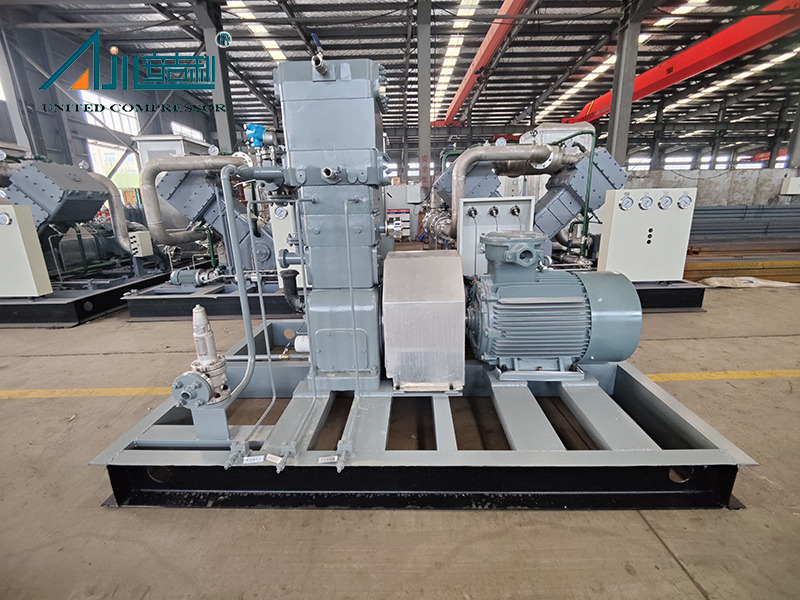

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape MPA （g) |  Energía del motor (KW) | metanfetamina | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | ZW-0.8/（4.5 ～ 15）-（12.5 ～ 23） | Amoníaco industrial | 0.8 | 1.25 ～ 2.3 | 15 | Refrigerado por aire | 1650 × 650 × 1050 | 550 | |
| 2 | ZW-0.8/10-16 | Isobutano | 0.8 | 1.6 | 11 | Refrigerado por aire | 1650 × 650 × 1150 | 450 | |
| 3 | ZW-0.8/10-16 | Gas licuado | 0.8 | 1.6 | 11 | Refrigerado por aire | 1750 × 900 × 1250 | 1200 | |
| 4 | ZW-0.8/16-24 | Gas amoníaco | 0.8 | 2.4 | 15 | Refrigerado por aire | 1800 × 950 × 1250 | 1300 | |
| 5 | ZW-1.0/（1 ～ 10）-（5 ～ 14） | Cloruro de metileno | 1.0 | 0.5 ～ 1.4 | 15 | Refrigerado por aire | 1700 × 850 × 1050 | 600 | |
| 6 | ZW-1.0/（1 ～ 6）-（4 ～ 9） | Dimetilamina | 1.0 | 0.4 ～ 0.9 | 15 | Refrigerado por aire | 1700 × 850 × 1050 | 600 | |
| 7 | ZW-1. 1/10-15 | Gas amoníaco | 1.1 | 1.5 | 15 | Refrigerado por aire | 1700 × 850 × 1100 | 700 | |
| 8 | ZW-1. 1/10-16 | Gas licuado | 1.1 | 1.6 | 15 | Refrigerado por aire | 1800 × 950 × 1250 | 1300 | |
| 9 | ZW-1. 1/16-24 | Gas amoníaco | 1.1 | 2.4 | 22 | Refrigerado por aire | 1650 × 850 × 1050 | 750 | |
| 10 | ZW-1. 1/16-24 | Gas amoníaco | 1.1 | 2.4 | 22 | Refrigerado por aire | 1850 × 950 × 1300 | 1400 | |
| 11 | ZW-1.5/10-16 | Gas licuado | 1.5 | 1.6 | 22 | Refrigerado por aire | 1850 × 950 × 1300 | 1400 | |
| 12 | ZW-1.5/16-24 | Gas amoníaco | 1.5 | 2.4 | 30 | Refrigerado por aire | 1900 × 980 × 1300 | 1500 | |
| 13 | ZW-2.0/10-16 | Isobutileno | 2.0 | 1.6 | 36 | Refrigerado por aire | 1900 × 900 × 1200 | 900 | |
| 14 | ZW-3.0/10-16 | Gas licuado | 3.0 | 1.6 | 45 | Refrigerado por aire | 2200 × 1400 × 1750 | 2000 | |
| 15 | DW-3.0/10-15 | Gas amoníaco | 3.0 | 1 ～ 1.5 | 45 | Refrigerado por agua | D3200 × 2200 × 1700 | 3500 | |
| 16 | PW-2.2/(3.98 ～ 14.6)-(7.5 ～ 18. 1) | Gas amoníaco | 2.2 | 0.75 ～ 1.8 | 30 | Refrigerado por agua | 2300 × 1500 × 1800 | 2500 | |
| 17 | VW-6.0/10-16 | Gas licuado | 6.0 | 1.6 | 75 | Refrigerado por agua | D 2800 × 1700 × 1700 | 3000 | |
| 18 | VW-8.0/10-16 | Gas licuado | 8.0 | 1.6 | 110 | Refrigerado por agua | D 2800 × 1800 × 1800 | 4500 | |
| 19 | ZW-0.5/（3.5 ～ 5.8）-（7.2 ～ 9.5） | Metilamina | 0.5 | 0.72 ～ 0.95 | 7.5 | Refrigerado por agua | 1650 × 700 × 1100 | 700 | |
| 20 | ZW-0.8/（0 ～ 3.5）-（3 ～ 6.5） | Cloruro de vinilo | 0.8 | 0.3 ～ 0.65 | 11 | Refrigerado por agua | 1650 × 650 × 1150 | 650 | |
| 21 | ZW-0.8/(2 ～ 15) -20 | Propano | 0.8 | 2.0 | 22 | Refrigerado por agua | D 3000 × 1800 × 2400 | 3500 | |
| 22 | ZW-0.8/3-8 | n-butano | 0.8 | 0.3 ～ 0.8 | 11 | Refrigerado por agua | 1650 × 850 × 1050 | 600 | |
| 23 | ZW-1.0/3-6 | Pentano | 1.0 | 0.3 ～ 0.6 | 11 | Refrigerado por agua | 1700 × 850 × 1050 | 650 | |
| 24 | ZW-1. 1/10-16 | Propano | 1.1 | 1.6 | 18.5 | Refrigerado por agua | 1700 × 650 × 1100 | 600 | |
| 25 | ZW-1. 1/7-14 | Propano | 1.1 | 0.7 ～ 1.4 | 15 | Refrigerado por agua | 1700 × 650 × 1100 | 600 | |
| 26 | ZW-1.5/10-16 | Propileno | 1.5 | 11.6 | 22 | Refrigerado por agua | D 2200 × 1600 × 1600 | 1500 | |
| 27 | ZW-1.5/16-24 | Propileno | 1.5 | 2.4 | 30 | Refrigerado por agua | D 2300 × 1600 × 1650 | 1500 | |
| 28 | ZW-2.0/10-16 | Gas licuado | 2.0 | 1.6 | 30 | Refrigerado por agua | 1900 × 980 × 1300 | 1500 | |
| 29 | ZW-2.0/16-24 | Gas licuado | 2.0 | 2.4 | 37 | Refrigerado por agua | 1900 × 100 × 1350 | 1600 | |
| 30 | ZW-3.0/7-12 | Gas licuado | 3.0 | 1.2 | 45 | Refrigerado por agua | D 2200 × 1000 × 1200 | 1600 | |
Es aplicable a la construcción urbana, petróleo, defensa, carbón, productos químicos, metalurgia, medicina y estaciones de gas licuada. También admite la recuperación de gas residual para los usos de propano, butano y variante para el amoníaco de propileno/líquido.
El compresor utiliza una estructura de doble cuerpo medio para evitar que el aceite del cárter ingrese al cilindro, asegurando que no hay contaminación media. Los cilindros y las cabezas de cilindro están hechos de acero de hierro fundido/forjado gris, diseñados para lubricación sin aceite.
Sí. La página enumera 28 modelos relacionados (por ejemplo, ZW-0.8/10-16 para isobutano, ZW-3.0/10-16 para gas licuado) con variables flujos, presiones y compatibilidad con los medios.
