// Condiciones de diseño
Compresión segura y eficiente para la carga y descarga de GLP

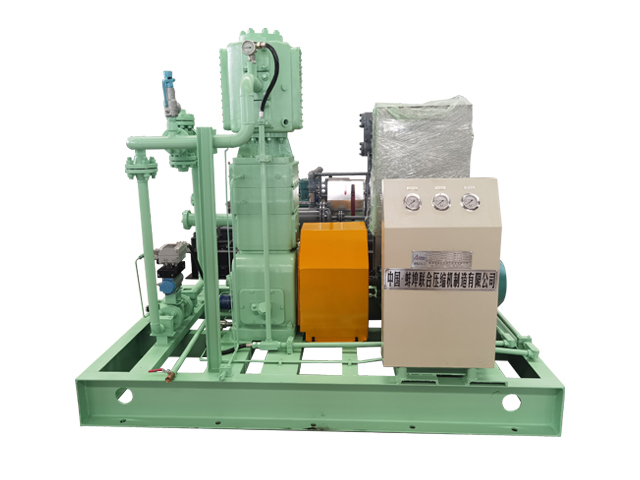

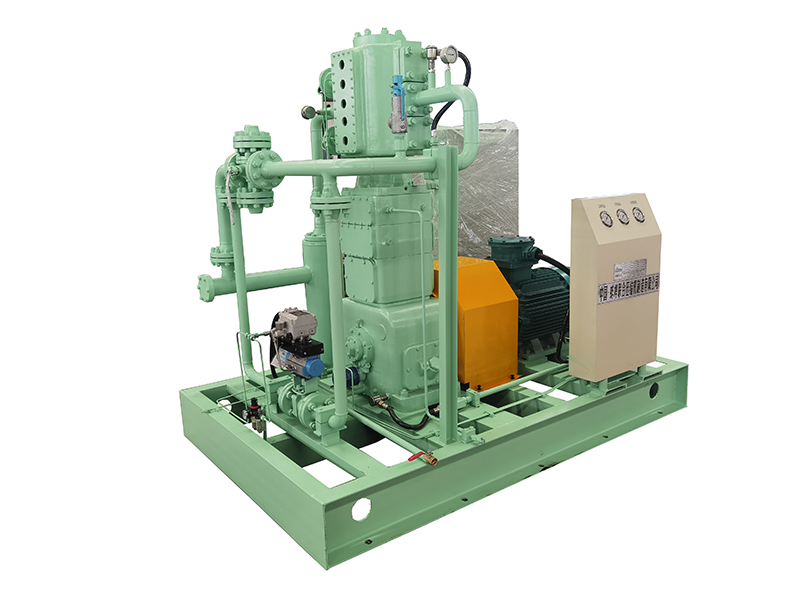

El ZW-1.46/(0.1–1.42)-(0.4–1.72) es un compresor recíprocado de alto rendimiento y sin aceite diseñado específicamente para aplicaciones de carga y descarga de gas licuada , como llenado de tanques de GLP, descarga de camiones y transferencia de almacenamiento . Con un caudal estable de 1.46 m³/min , este modelo ofrece un manejo de gas confiable en una amplia gama de presiones de trabajo.
Presión de entrada : 0.1–1.42 MPa (g)
Presión de escape : 0.4–1.72 MPa (g)
Medio : GAS de GLP, propano, butano o liquiados similares
Caudal : 1.46 m³/min
Este compresor está construido para operar en entornos peligrosos, donde la seguridad y la pureza de gas son esenciales. Su diseño sin aceite garantiza una compresión limpia sin riesgo de contaminación, lo que lo hace adecuado para procesos petroquímicos o de energía aguas abajo. El compresor presenta sistemas de sellado de alta integridad para evitar la fuga de gas, especialmente crítico cuando se trata de gases inflamables.

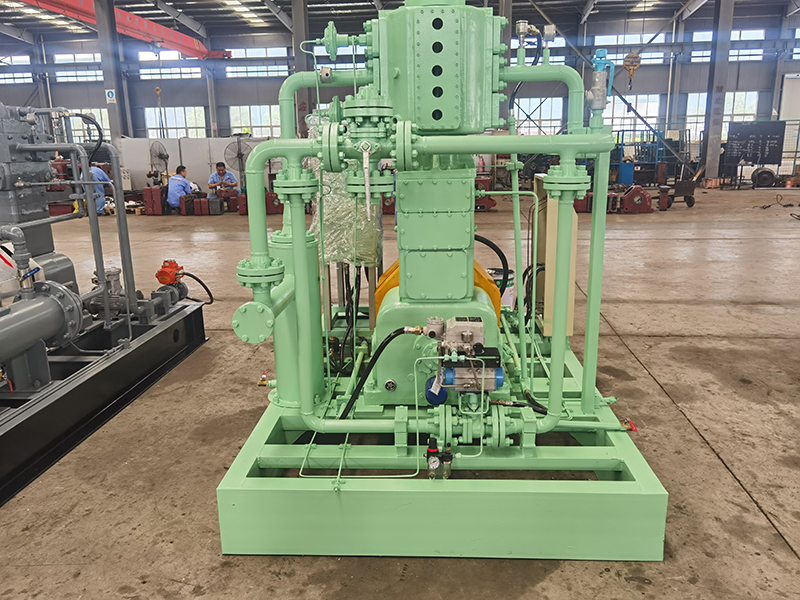

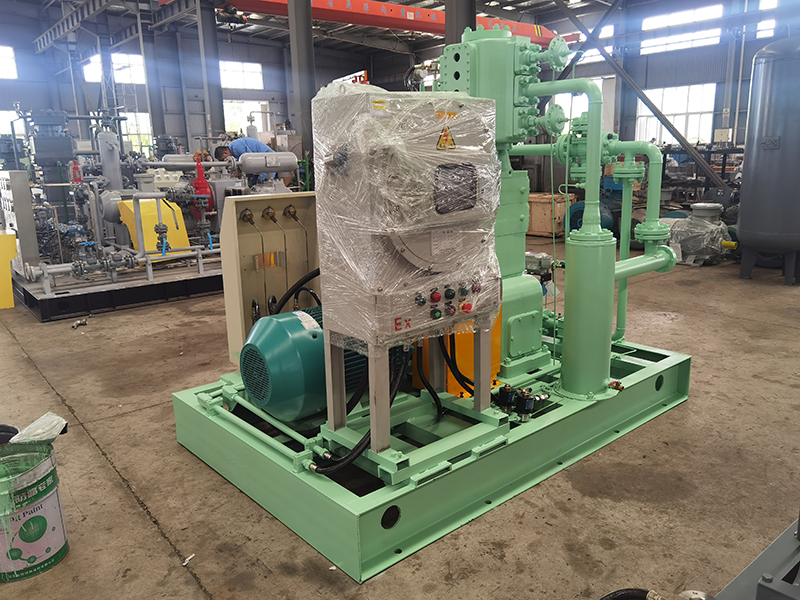

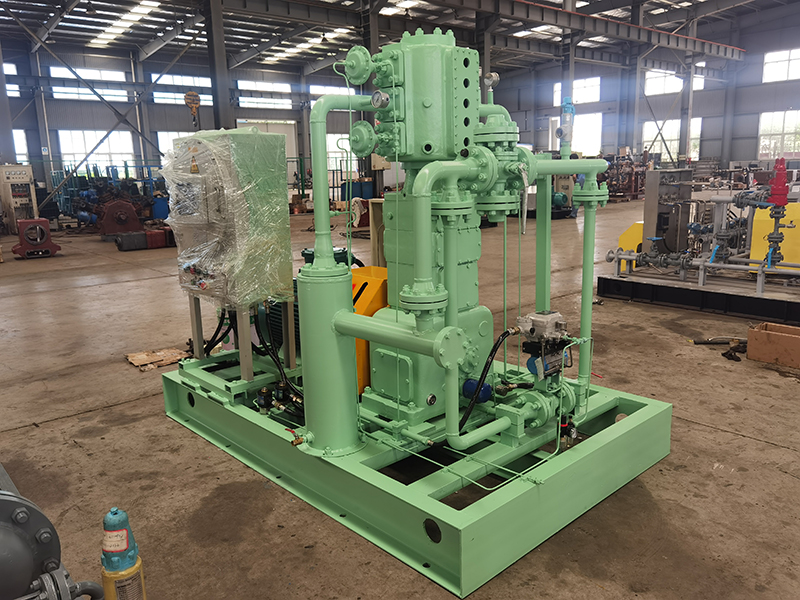

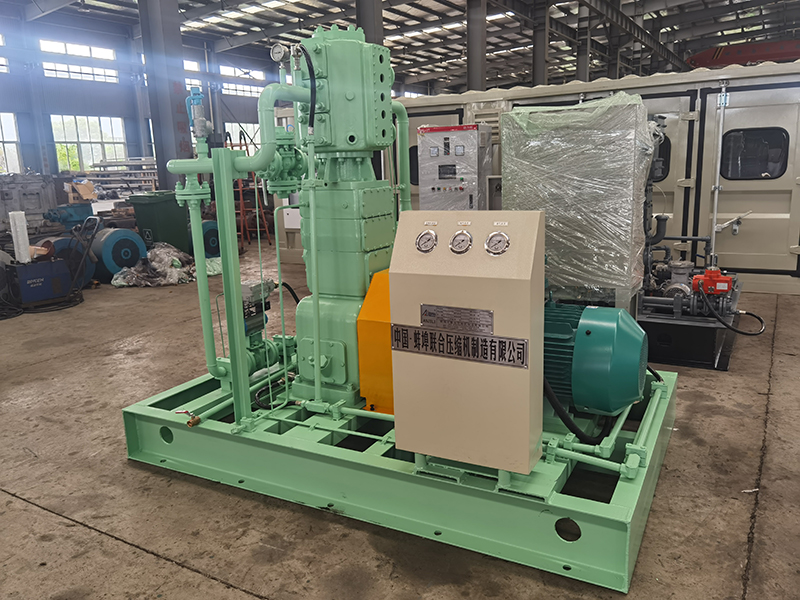

La unidad ZW-1.46 está integrada con un sistema de control automatizado basado en PLC para monitoreo en tiempo real, detección de fallas y operación totalmente automatizada. Es montado en patinaje y compacto , simplificando la instalación e integración en el sitio en su sistema de proceso existente.
Características clave:
Compresión segura y sin aceite para gases licuados
Alta agitación de gas para eliminar los riesgos de fuga
Sistema de control inteligente PLC para operación estable y automática
Construcción resistente a la corrosión para la confiabilidad a largo plazo
Estructura montada en patines para una implementación rápida
Ampliamente utilizado en terminales de GLP, plantas químicas y estaciones de gasolina
// Parámetros técnicos principales
| No. | Artículo | Contenido | |
| 1 | Modelo | ZW-1.46/(1-14.2)-(4-17.2) | |
| 2 | Medio | Gas de petróleo licuado (GLP) | |
| 3 | Tipo de estructura | Lubricación vertical, de doble acción, refrigerada por aire, lubricación sin aceite, tipo de pistón alternativo | |
| 4 | Etapas de compresión | Compresión de una sola etapa, fila única | |
| 5 | Flujo de volumen nominal (m³/min) | 1.46 | |
| 6 | Presión de succión (MPA.G) | 0.1-1.42 | |
| 7 | Presión de descarga (MPA.G) | 0.4-1.72 | |
| 8 | Temperatura de succión (° C) | ≤40 | |
| 9 | Temperatura de descarga (° C) | ≤110 | |
| 11 | Velocidad del compresor (R/min) | 740 | |
| 13 | Motor de transmisión | YB3-225M-8, 22kW, 740R, Exdiict4, IP55, B3, 380V, 50Hz | |
| 14 | Método inicial | Inicio directo | |
| 19 | Método de lubricación | Cigüeñal, biela, cruceta | Lubricación a presión |
| Cilindro, embalaje | Lubricación sin aceite | ||
| 20 | Presión de la bomba de aceite (MPA) | ≈0.15-0.60 | |
| 21 | Método de transmisión | Acoplamiento de neumáticos | |
| 22 | Método de instalación | Fijo, con base | |
| 23 | Nivel de ruido (DB (a)) | ≤85 | |
| 24 | Intensidad de vibración (mm/s) | ≤28 | |
| 26 | Tipo de aceite lubricante | Temperatura ambiente> 5 ° C | Aceite lubricante mecánico L-DAB150 |
| Temperatura ambiente <5 ° C | Aceite lubricante mecánico L-DAB100 | ||
| 28 | Control automático | El gabinete de control de la unidad admite arranque directo, control PLC a prueba de explosión, pantalla táctil, interfaz de comunicación RS485, habilitando el monitoreo remoto de la información de operación y la alarma, y el control remoto. Las protecciones incluyen sobrecarga del motor/cortocircuito; Baja presión de aceite, alta temperatura de descarga, baja presión de succión y alta presión de descarga del compresor, con funciones de pantalla, alarma y apagado. | |
| 29 | Dimensiones (L × W × H, mm) | Aprox. 2500 × 1600 × 1700 (sujeto al diseño real) | |
| 30 | Peso (kg) | Aprox. 2500 | |
