DW-3.85/2-45
| Cantidad: | |
|---|---|

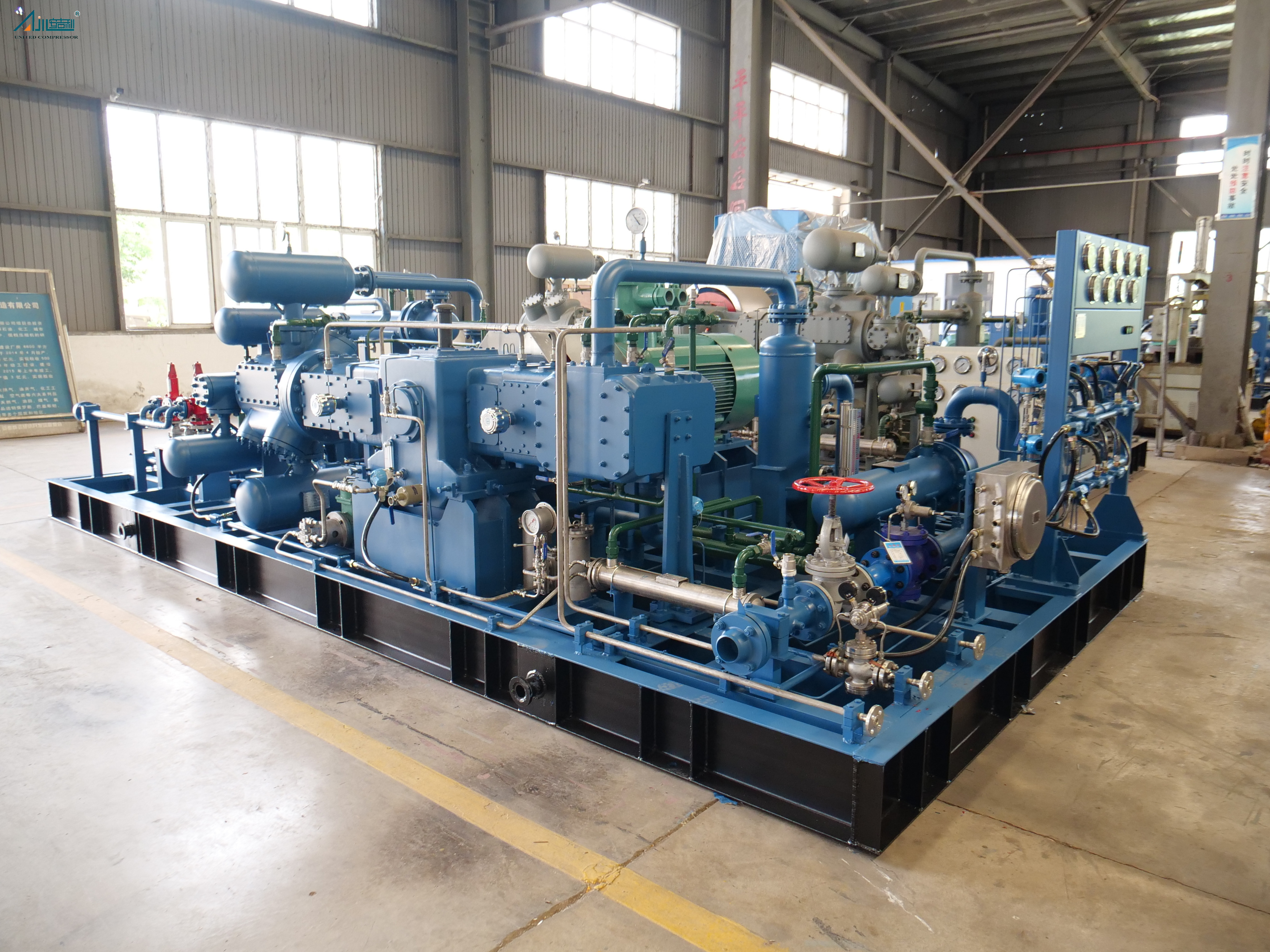

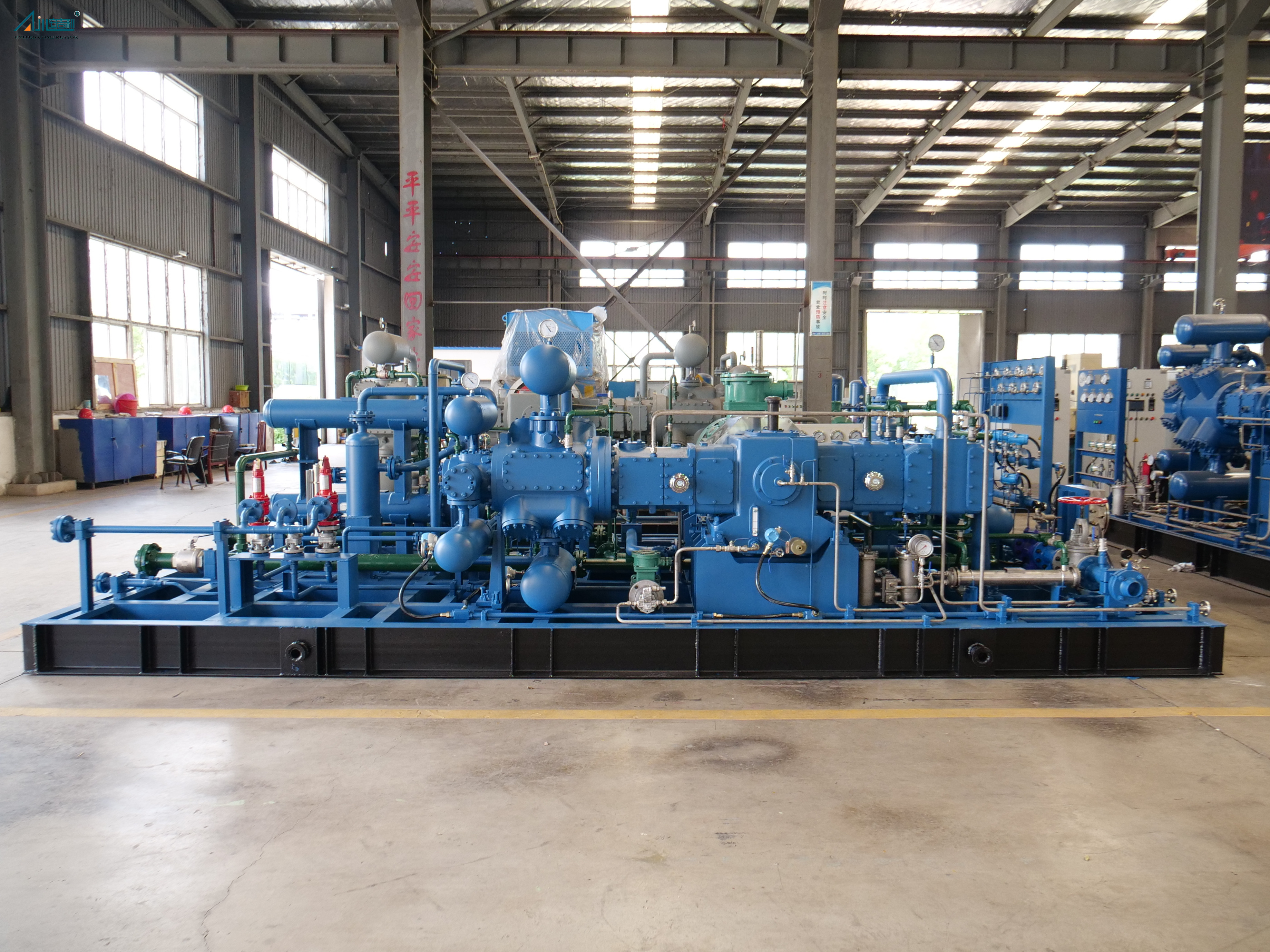

El compresor de gas mixto rico en hidrógeno DW-3.85/2-45 es un compresor alternativo de alta presión diseñado para aplicaciones de compresión de gas de procesos industriales.
Este compresor se utiliza principalmente para comprimir gases mixtos que contienen hidrógeno con aproximadamente un 80% de componentes de hidrógeno e hidrocarburos, incluidos metano, etano, propano y butano. De acuerdo con los requisitos del proceso del cliente, el compresor aumenta la presión del gas desde una presión de entrada de 2 barg hasta una presión de descarga de 45 barg con una capacidad nominal de 600 Nm³/h.
La unidad adopta una estructura de compresión alternativa horizontal de tres etapas con un cilindro libre de aceite y un diseño de lubricación por empaque. Es adecuado para aplicaciones químicas, petroquímicas y de gases industriales donde se requiere un funcionamiento estable y una compresión de gas limpio.
DW-3.85/2-45 está especialmente diseñado para la compresión de gases mixtos ricos en hidrógeno en aplicaciones de procesos industriales.
El medio de compresión contiene principalmente:
Hidrógeno (H₂): aproximadamente 80%
Metano, Etano, Propano y Butano: aproximadamente 20%
El compresor está diseñado de acuerdo con las características del gas de proceso que contiene hidrógeno, lo que proporciona un rendimiento de sellado confiable y un funcionamiento estable en condiciones de trabajo continuo.
El compresor adopta una estructura de compresión de tres etapas para lograr un aumento de presión estable desde el gas de entrada de baja presión hasta el gas de salida de alta presión.
Condiciones técnicas de trabajo:
Presión de succión: 2 barg
Presión de descarga: 45 barg
Capacidad: 600Nm³/h
El diseño de compresión de múltiples etapas ayuda a distribuir la carga de compresión entre las etapas, reducir la temperatura de descarga y mejorar la eficiencia operativa general.
El cilindro y el sistema de empaquetadura adoptan tecnología de lubricación sin aceite.
Los anillos de pistón autolubricantes y los anillos guía se utilizan para reducir la fricción y evitar que el aceite lubricante entre en la cámara de compresión.
Este diseño ayuda a mantener la pureza del gas y hace que el compresor sea adecuado para aplicaciones de gas de proceso que requieren una compresión limpia.
DW-3.85/2-45 está diseñado para aplicaciones de compresión de gases mixtos ricos en hidrógeno. Puede manejar gases de proceso que contienen altas concentraciones de hidrógeno mezclado con componentes de hidrocarburos como metano, etano, propano y butano.
El diseño del compresor considera las características de los gases que contienen hidrógeno, incluido el rendimiento del sellado, los requisitos de pureza del gas y los requisitos de funcionamiento continuo a largo plazo.
Las secciones del cilindro y la empaquetadura adoptan un diseño de lubricación sin aceite para evitar que el aceite lubricante ingrese a la cámara de compresión y reducir el riesgo de contaminación por gas.
El mecanismo del cárter utiliza lubricación forzada con aceite para garantizar un funcionamiento confiable de los componentes móviles como el cigüeñal, la biela y la cruceta. Este diseño combina una compresión de gas limpio con un rendimiento mecánico estable.
La estructura de compresión de tres etapas distribuye la relación de compresión general entre las diferentes etapas, reduciendo la carga de cada etapa de compresión.
Este diseño ayuda a reducir la temperatura de descarga, mejorar la estabilidad operativa y lograr un rendimiento de compresión eficiente para aplicaciones de gas de proceso de alta presión.
Sí. Los compresores de gas alternativos se pueden personalizar según diferentes composiciones de gas, requisitos de flujo, presión de succión, presión de descarga y condiciones de operación.
Los clientes pueden proporcionar parámetros de proceso detallados y datos de análisis de gas, y nuestro equipo de ingeniería diseñará una solución de compresión adecuada en función de los requisitos específicos de la aplicación.
