Composición de gas (Mol%): Gas flash (CH ₄ 45-49%, C ₂-C ₁₀ Hidrocarburos, CO ₂ 0.4-0.5%)
Caudal: 420NM ³/H @ 0.02MPA. GRAMO
Presión de entrada: 0.02 ~ 0.05MPA. G (punto de diseño 0.02MPA)
Temperatura de entrada: temperatura normal
Presión de escape: 5.5MPA. GRAMO
Potencia del motor principal: 132kw
Dimensiones generales de la máquina: Aproximadamente 6800 × 3400 × 2750 mm
Peso de la máquina entera: aproximadamente 14t
| Cantidad: | |
|---|---|

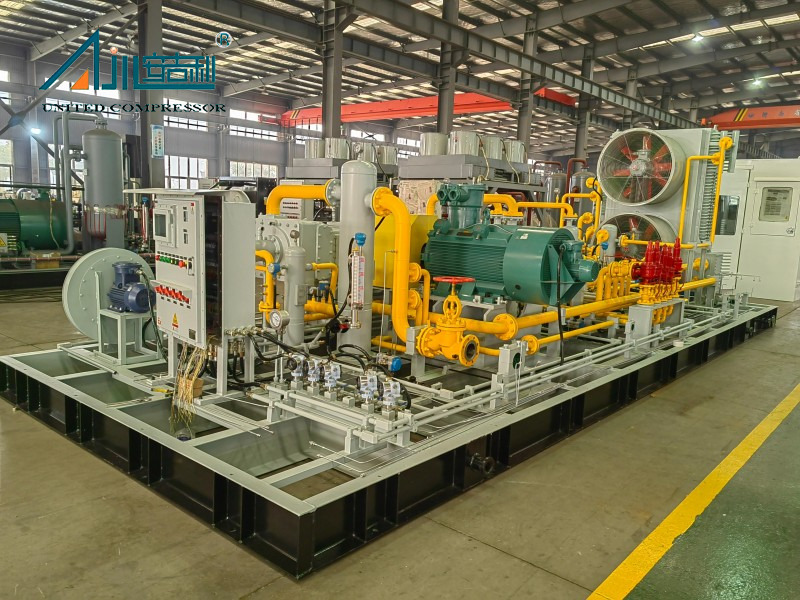

El compresor de gas especial DWFD-6.7 / (0.2-0.5) -55 , fabricado por Bengbu United Compressor, es un compresor de gas flash de alto rendimiento diseñado para una recuperación y utilización eficientes de gases asociados con baja presión en campos de petróleo y gas, plantas de GLA y proyectos de gobernanza ambiental. Diseñado para manejar composiciones medianas específicas (CH₄ 45-49%, hidrocarburos C₂-C₁₀ y CO₂ 0.4-0.5% ), este compresor ofrece una confiabilidad excepcional en los entornos industriales exigentes.
Con una capacidad de procesamiento de 420Nm³/H @ 0.02mpa.g , funciona dentro de un rango de presión de entrada de 0.02 ~ 0.05MPA.g (punto de diseño a 0.02MPA) y logra una presión de salida de 5.5mpa.g , alimentado por un motor principal de 132kw . Sus dimensiones compactas (aproximadamente 6800 × 3400 × 2750 mm ) y el peso de 14T lo hacen adecuado para diversos entornos de instalación, desde regiones montañosas en Sichuan-Chongqing hasta terrenos del desierto.
Ideal para reducir las emisiones de la bengala y garantizar las emisiones de VOC ≤ 3 ‰, este compresor juega un papel fundamental en la mejora de la eficiencia energética y la sostenibilidad ambiental en las operaciones de petróleo y gas, instalaciones de GNL y sistemas de impulso de tuberías.
El DWFD-6.7 / (0.2-0.5) -55 compresor de gas especial se destaca por su alta eficiencia y confiabilidad robusta, minimizando el consumo de energía al tiempo que maximiza el tiempo de actividad operativo. Equipado con un bajo número de piezas de desgaste, garantiza niveles reducidos de vibraciones y ruido, simplificando las rutinas de mantenimiento y reduciendo los costos operativos a largo plazo. Su sistema de automatización avanzado agiliza aún más las operaciones, reduciendo la necesidad de una supervisión manual constante.
Construido con un diseño balanceado simétrico de tipo D , el compresor presenta lubricación sin agua y sin aceite y una estructura de pistón recíproco con 2 hileras y 3 etapas de compresión, todo suministrado en un formato modular para facilitar la integración. El cárter, elaborado con hierro fundido gris, almacena aceite lubricante e incluye puertos estratégicos para drenaje de aceite, monitoreo de temperatura y ventilación. Un diseño corporal de doble intermedio previene la contaminación del aceite del medio, asegurando la pureza incluso en aplicaciones sensibles. Los cilindros y las cabezas de cilindro, hechas de hierro fundido gris o acero forjado, cuentan con válvulas dispuestas axialmente para un flujo de gas óptimo.

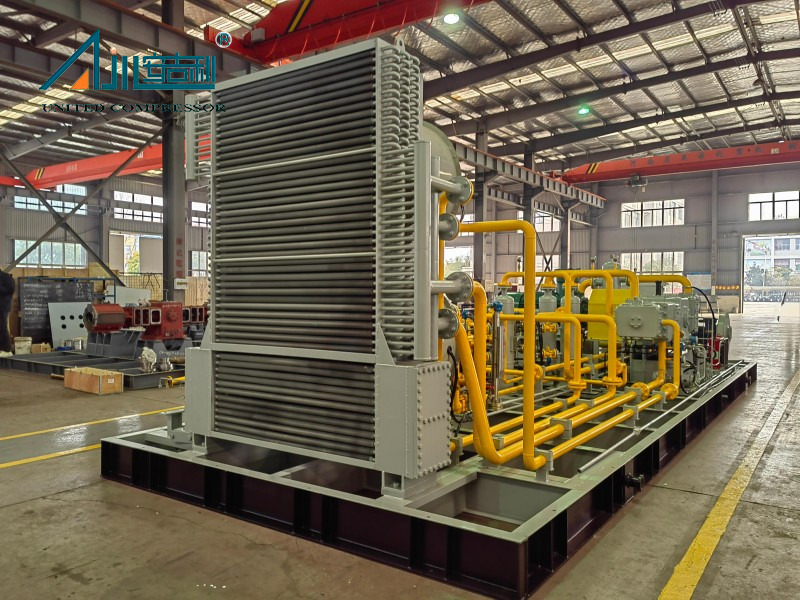

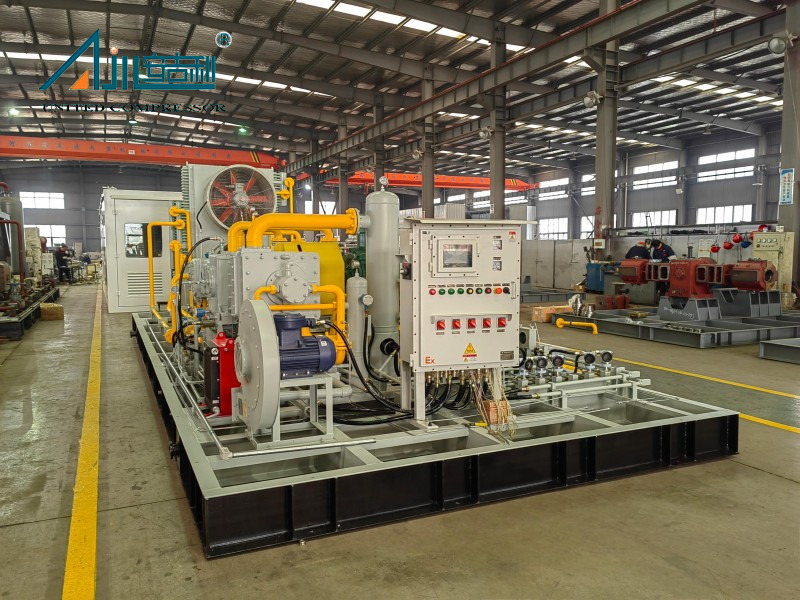

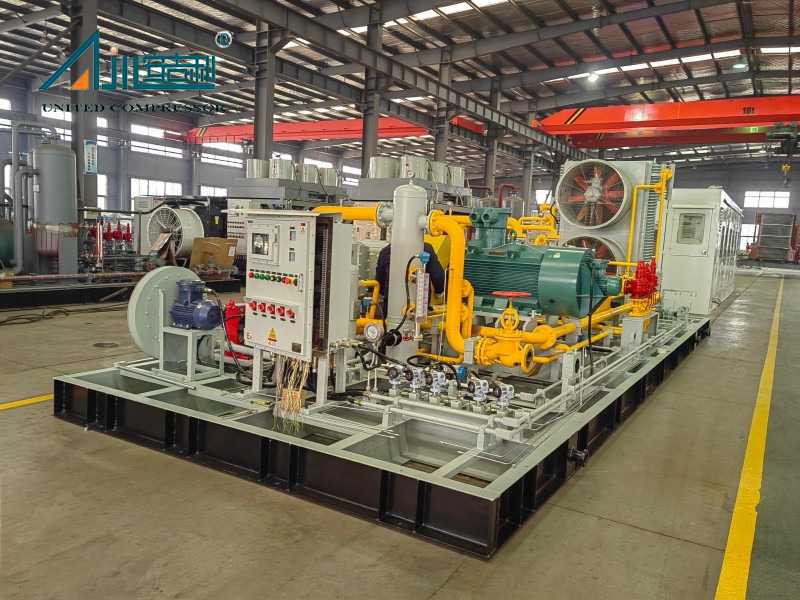

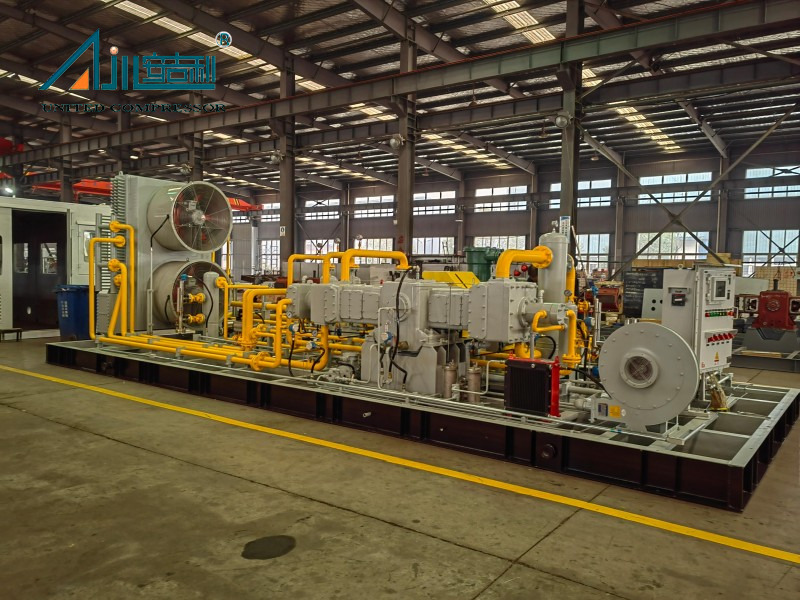

Diseñado para la versatilidad, el compresor admite múltiples tipos de instalación: de tipo fijo, móvil, montado en patín o de la cabina. Su diseño montado en skid integra equipos principales y auxiliares en una sola unidad, facilitando el transporte perfecto y la configuración en el sitio, ideal para ubicaciones remotas. Los clientes pueden elegir entre varios métodos de enfriamiento (refrigeración refrigerada por aire, refrigerante o enfriamiento mixto) y modos de accionamiento (motor o motor diesel), lo que garantiza la alineación con requisitos específicos del proyecto. Las opciones de envasado incluyen cabañas de metal, cajas de madera o cabañas insonorizadas, con transporte disponible en mar, aire o tierra.
Área de aplicación
Los compresores de gas flash están diseñados específicamente para una utilización eficiente de gas asociado en campos de petróleo y gas
Desarrollo del campo de gas: recuperación de gas flash de baja presión (BOG) para mejorar la tasa de recuperación
Sistema de recolección y transmisión: proporcionar energía para impulsar tuberías de larga distancia (adecuado para terreno montañoso/desértico en Sichuan y Chongqing)
Planta de GNL: Operación de dispositivo de garantía de impulso de gas de combustible alternativo
Gobernanza ambiental: reduzca las emisiones de emisiones y VOC ≤ 3 ‰
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
El compresor adopta el tipo D (tipo de equilibrio simétrico), lubricación sin aceite, lubricación sin aceite, tipo de pistón recíproco, compresión de 3 etapas de 2 filas de 2 filas y toda la unidad se suministra de manera modular.
El cárter del compresor está hecho de hierro fundido gris y tiene cuatro agujeros de diferentes diámetros para instalar portaobjetos, rodamientos y asientos de rodamiento. La parte inferior del cárter puede almacenar aceite lubricante para que el compresor lubrique; La superficie superior del cárter tiene una interfaz para instalar una placa de cubierta de entrada de combustible (puerto de respiración); Además, el cárter también tiene interfaces de repuesto como el puerto de drenaje de aceite, el puerto de observación del medidor de aceite, el puerto de inyección de aceite del asiento de los cojinetes y el puerto de medición de temperatura del aceite de instalación. El puerto de drenaje de aceite del cárter se ha conectado al exterior del compartimento y está equipado con una válvula de bola manual para la descarga de aceite del cárter.
El medio cuerpo del compresor es una estructura doble de medio cuerpo, lo que garantiza que el espacio del medio cuerpo sea mayor que una carrera, evitando que el aceite del compresor ingrese al cilindro desde el cárter, asegurando así que el aceite del compresor no contamine el medio. El material del cilindro del compresor es el acero de hierro fundido/forjado gris, y adopta un diseño de lubricación sin aceite, que no requiere lubricación de aceite. El material de la cabeza del cilindro es de hierro fundido/acero forjado, y las válvulas de aire están dispuestas axialmente en la cabeza del cilindro.
 |  |

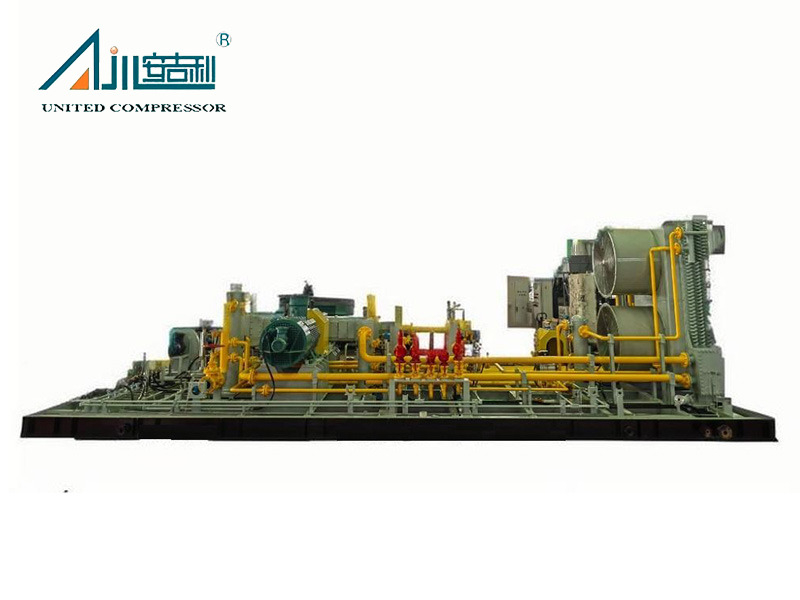

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape MPA （g) | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | Dióxido de carbono | 6400 | 1.4 | 185 | Refrigerado por aire | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | Nitrógeno | 895 | 1.6 | 55 | Refrigerado por aire | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | Cloruro de hidrógeno | 55 | 0.5 | 11 | Refrigerado por aire | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0.3-34 | Vapor flash | 75 | 0.03 ～ 3.4 | 18.5 | Refrigerado por aire | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0.5) -10 | Gas asociado | 50 ～ 100 | 1 | 75 | Refrigerado por aire | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2 ～ 1.5) -12 | PANTANO | 260 ～ 540 | 1.2 | 55 | Refrigerado por aire | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | Monóxido de carbono | 900 | 10 | 160 | Enfriamiento mixto | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-9.8/0.5-7.25 | Cloruro de metileno | 3.5 | 0.725 | 160 | Enfriamiento mixto | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0.2) -8 | Clorometano | 436 | 0.8 | 75 | Enfriamiento mixto | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 H | Elium Recovery GA | 450 | 1.1 | 37 | Enfriamiento mixto | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | Gas de materia prima | 800 | 2.5 | 160 | Refrigerado por agua | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | Fluoruro de vinilideno | 418 | 1.8 | 75 | Refrigerado por agua | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0.2) -40 | Biogás | 230 | 4.0 | 45 | Refrigerado por agua | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | Cloruro de etilo | 470 | 0.6 | 55 | Refrigerado por agua | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | Gas de materia prima | 2900 | 5.0 | 160 | Refrigerado por agua | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6） -6 | Isobutileno | 1650 | 0.6 | 45 | Refrigerado por agua | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | Gases mixtos | 200 | 0.35 | 18.5 | Refrigerado por agua | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | Cloruro de vinilo | 100 | 0.35 | 15 | Refrigerado por agua | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | Refrigerante | 300 | 4.0 | 55 | Refrigerado por agua | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | Amoníaco | 2700 | 1.6 ～ 2.4 | 75 | Refrigerado por agua | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | Clorometano | 355 | 0.7 | 37 | Refrigerado por agua | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | gas en condensable | 653 | 0.3 | 45 | Refrigerado por agua | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW-16/(2.8 ～ 3.2) -7.6 | Gas rico en carbono | 3000 ～ 3400 | 0.76 | 132 | Refrigerado por agua | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | Gas de pozo | 3334 | 2.0 ～ 5.0 | 185 | Refrigerado por agua | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0.5-4 | -Pentadieneno, nitrogen | 300 | 0.4 | 30 | Refrigerado por agua | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | Gas cola | 500 | 1.5 | 90 | Refrigerado por agua | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | Gas de desorción | 450 | 0.6 | 75 | Refrigerado por agua | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0.2-18 | Metafluoroetileno | 80 | 1.8 | 18.5 | Refrigerado por agua | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonocloroeth | 887 | 1.8 | 132 | Refrigerado por agua | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | Gas | 206 | 0.5 | 22 | Refrigerado por agua | 3200 × 2800 × 1800 | 3000 | |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Beijing Hongke Qingneng Technology Co., Ltd. Compresor de gas asociado para el proyecto Shanxi Yan'an 60000 M3 | Proyecto de compresor de CNG de Zaozhuang de Chengdu Shenliang Technology Co., Ltd. |
Está diseñado específicamente para gas flash con una composición de CH₄ 45-49%, hidrocarburos C₂-C₁₀, y CO₂ 0.4-0.5% , lo que lo hace ideal para recuperar gas flash de baja presión (BOG) en campos de petróleo y gas, plantas de GNL y proyectos ambientales.
Sí. Bengbu United Compressor ofrece soluciones personalizadas basadas en requisitos específicos, que incluyen caudal, pureza, presión, entorno operativo y propósito. Las opciones personalizables incluyen formas estructurales ( D-Type, M-Type, S-Type, W-Type, V-Type, Z-Type ), Métodos de enfriamiento, tipos de instalación y modos de accionamiento.
El compresor reduce las emisiones de la bengala y limita las emisiones de VOC a ≤ 3 ‰, lo que respalda el cumplimiento de las estrictas regulaciones ambientales. Mejora la utilización de recursos al recuperar el gas flash desperdiciado, lo que lo convierte en una elección sostenible para los proyectos ecológicos.
