Composición de gas (Mol%): Gas de hidrógeno
Caudal: 515nm3/h;
Presión de entrada: 0.003MPA. GRAMO;
Temperatura de entrada: ≤ 40 ℃;
Presión de escape: 1.6MPA. GRAMO;
Potencia del motor principal: 90kw
Dimensiones generales de la máquina: ~ 5000 × 3200 × 2100 mm
Peso de la máquina entera: ~ 8t
| Cantidad: | |
|---|---|

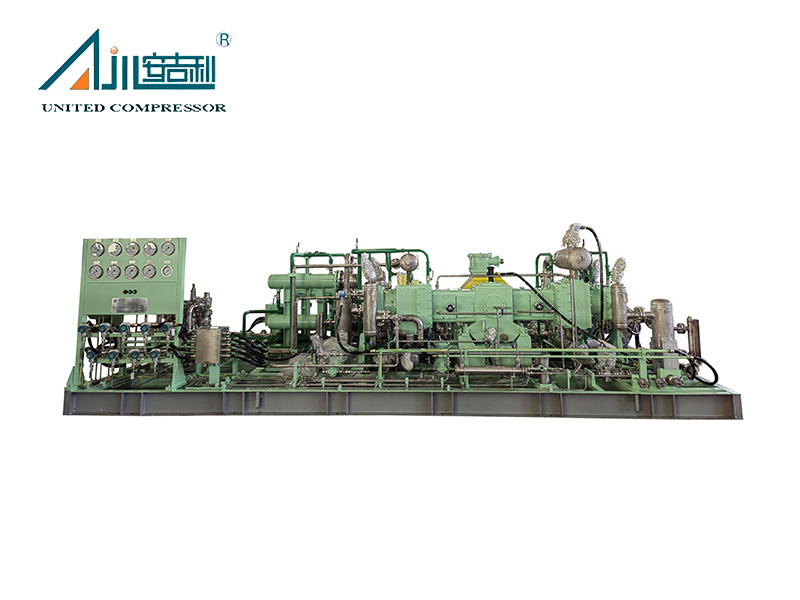

El compresor de hidrógeno DW-9.55 / 0.03-16 , fabricado por Bengbu United Compressor (un fabricante de compresor líder en China), es un compresor de pistón recíproco de vanguardia diseñado específicamente para el manejo de gases de hidrógeno. Diseñado para satisfacer las demandas de varias aplicaciones industriales, este compresor se destaca por su eficiencia, confiabilidad y adaptabilidad a los requisitos personalizados.
En su núcleo, el compresor de hidrógeno DW-9.55 / 0.03-16 opera con gas de hidrógeno (100% en moles de composición media) y ofrece métricas de rendimiento excepcionales: una velocidad de flujo de 515 nm³ / h , de presión de entrada de 0.003MPA.g , Presión de escape de 1.6MPA.g , y una potencia motor principal de 90kW . Su diseño compacto, con dimensiones generales de aproximadamente 5000 × 3200 × 2100 mm y un peso de ~ 8t , garantiza una fácil integración en diversos entornos operativos.
Ideal para la generación de energía de hidrógeno, el almacenamiento de energía, los sistemas de vehículos de celdas de combustible y el calentamiento industrial, este compresor juega un papel fundamental en la comprimir el hidrógeno a las presiones requeridas para el almacenamiento, el transporte o el uso directo. Más allá de las especificaciones estándar, Bengbu United Compressor ofrece soluciones a medida, adaptándose a necesidades específicas del cliente, como caudal, pureza, presión y condiciones operativas, desde el diseño hasta la producción.
El compresor de hidrógeno DW-9.55 / 0.03-16 está construido para la máxima eficiencia, con un enfoque en reducir el consumo de energía y las necesidades de mantenimiento. Su diseño avanzado minimiza las piezas vulnerables, lo que resulta en bajos niveles de vibración y ruido, lo que facilita la operación y mantenida. El motor principal de 90kW garantiza una potencia de salida constante al tiempo que optimiza el uso de energía, alineándose con los objetivos de sostenibilidad para las industrias relacionadas con el hidrógeno.
Reconociendo que las necesidades industriales varían, el compresor de hidrógeno DW-9.55 / 0.03-16 admite una amplia personalización no estándar. Los clientes pueden elegir entre múltiples formas estructurales (D-Type, M-type, tipo S, tipo W, tipo V, tipo Z), métodos de enfriamiento (refrigerado por aire, refrigeración mixta) y tipos de instalación (fijos, móviles, montados en la patina, tipo cabina). Los modos de accionamiento incluyen motor o motor diesel, asegurando la compatibilidad con diversas configuraciones operativas.
Este compresor presenta una estructura de pistón recíproco de 2 filas con una disposición de una sola capa (altura del centro del cárter: 315 mm ) y cilindros de acción única horizontal con una diferencia de doble etapa (etapas de primera y cuarta, segunda y tercera etapa). Los componentes clave como raspadores de aceite, sellos intermedios y paquetes de presión de cilindros utilizan anillos de resorte de acero inoxidable de acero inoxidable, mejorando la durabilidad y evitando la fuga de hidrógeno. La caja de empaque de presión está equipada con un sistema de inflación y tuberías de recolección de fugas (acero inoxidable) para garantizar la seguridad y el cumplimiento ambiental.
El compresor de hidrógeno DW-9.55 / 0.03-16 es ampliamente aplicable en generación de energía de hidrógeno, almacenamiento de energía (almacenamiento de tanques de alta presión), reabastecimiento de combustible de vehículos de combustible y sistemas de calefacción industrial. Su capacidad para manejar temperaturas de entrada ≤ 40 ℃ y entregar 1.6MPA.g La presión de escape la hace adecuada para operaciones a pequeña escala y a gran escala, desde compresión de hidrógeno en el sitio hasta soluciones de almacenamiento a larga distancia.
Área de aplicación
Los compresores de hidrógeno juegan un papel crucial en la generación de energía de hidrógeno, el almacenamiento de energía y el calentamiento. Por ejemplo, comprimir el gas de hidrógeno a alta presión para la generación de energía de las celdas de combustible, o almacenarlo en cilindros de gas de alta presión o tanques de almacenamiento subterráneos para uso de emergencia. Además, los sistemas de calefacción de hidrógeno también dependen de su capacidad de suministro de alta presión. Los vehículos de celda de combustible de hidrógeno dependen de un compresor de hidrógeno para comprimir el gas de hidrógeno en el tanque de almacenamiento a la presión requerida de la celda de combustible, que es el componente central de la operación del vehículo. El diseño liviano y la tecnología de compresión eficiente son el foco de este campo.
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
El compresor adopta el tipo D (tipo de equilibrio simétrico), lubricación sin aceite, lubricación sin aceite, tipo de pistón recíproco, compresión de 3 etapas de 2 filas de 2 filas y toda la unidad se suministra de manera modular.
El cárter del compresor está hecho de hierro fundido gris y tiene cuatro agujeros de diferentes diámetros para instalar portaobjetos, rodamientos y asientos de rodamiento. La parte inferior del cárter puede almacenar aceite lubricante para que el compresor lubrique; La superficie superior del cárter tiene una interfaz para instalar una placa de cubierta de entrada de combustible (puerto de respiración); Además, el cárter también tiene interfaces de repuesto como el puerto de drenaje de aceite, el puerto de observación del medidor de aceite, el puerto de inyección de aceite del asiento de los cojinetes y el puerto de medición de temperatura del aceite de instalación. El puerto de drenaje de aceite del cárter se ha conectado al exterior del compartimento y está equipado con una válvula de bola manual para la descarga de aceite del cárter.
El medio cuerpo del compresor es una estructura doble de medio cuerpo, lo que garantiza que el espacio del medio cuerpo sea mayor que una carrera, evitando que el aceite del compresor ingrese al cilindro desde el cárter, asegurando así que el aceite del compresor no contamine el medio. El material del cilindro del compresor es el acero de hierro fundido/forjado gris, y adopta un diseño de lubricación sin aceite, que no requiere lubricación de aceite. El material de la cabeza del cilindro es de hierro fundido/acero forjado, y las válvulas de aire están dispuestas axialmente en la cabeza del cilindro.
 |  |

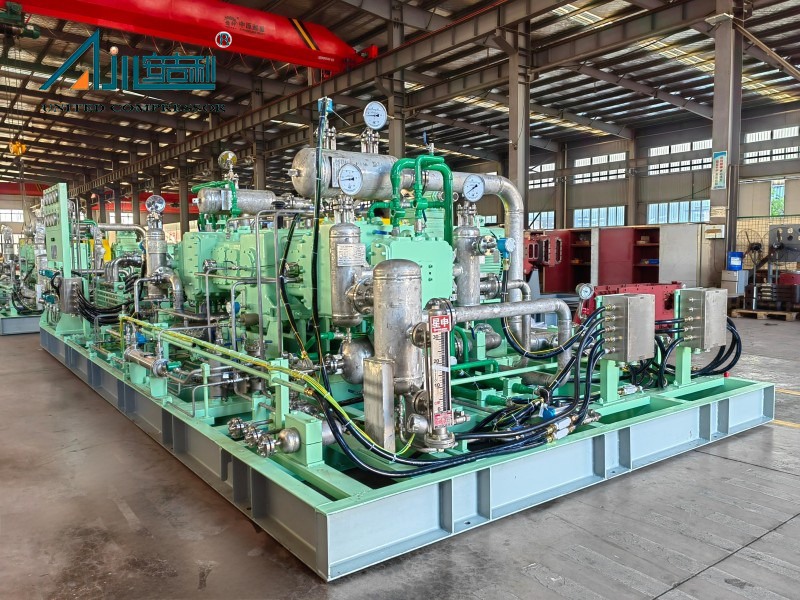

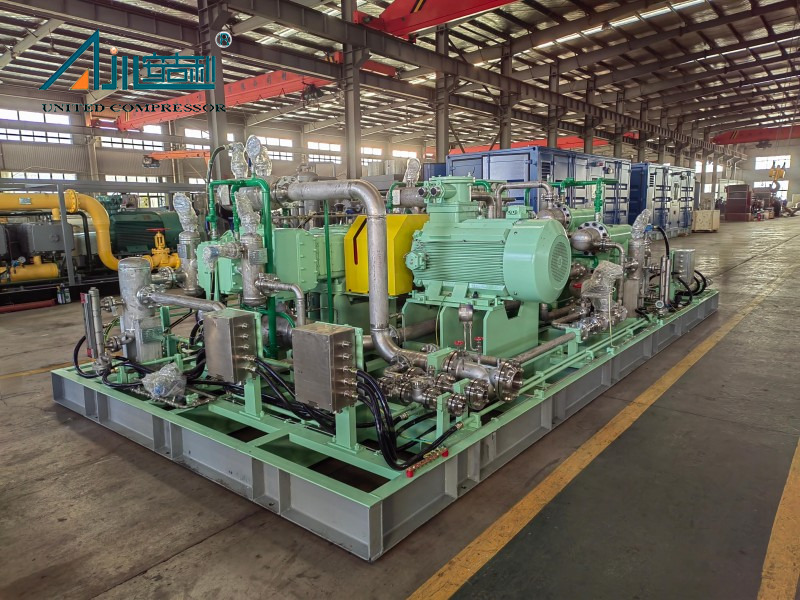

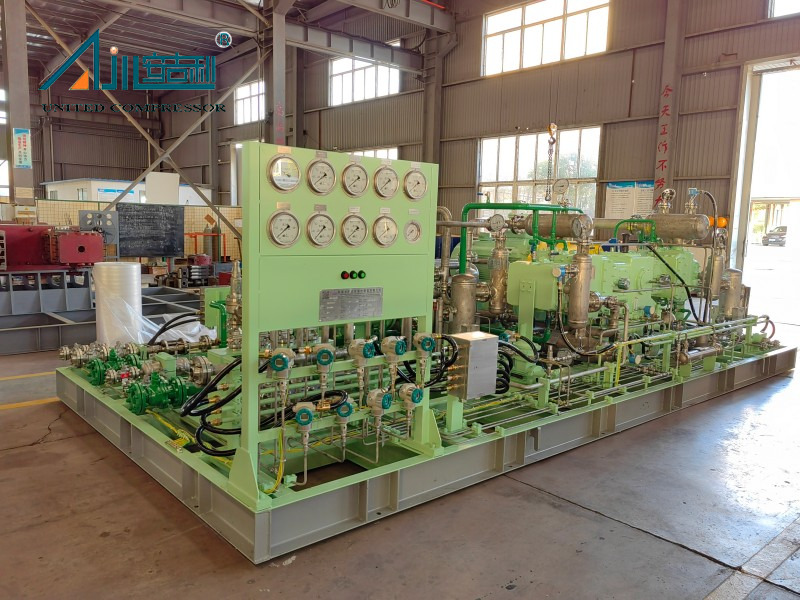

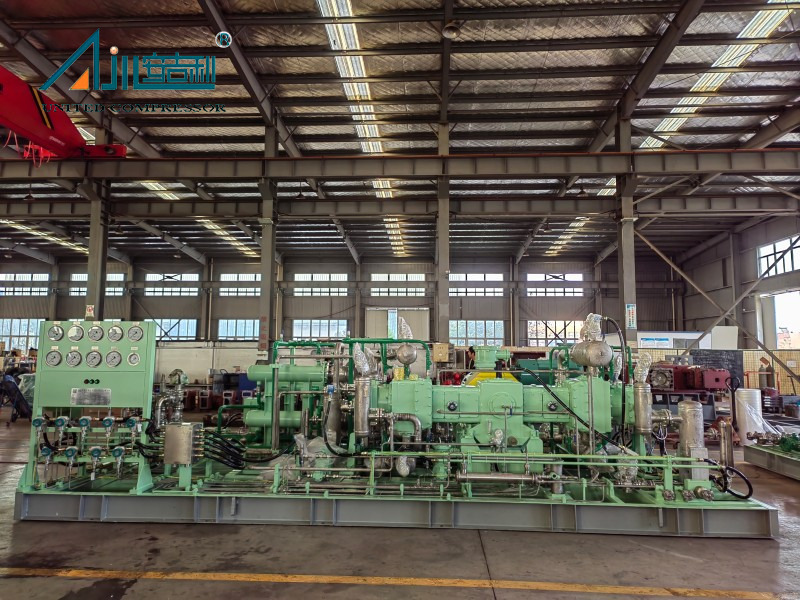

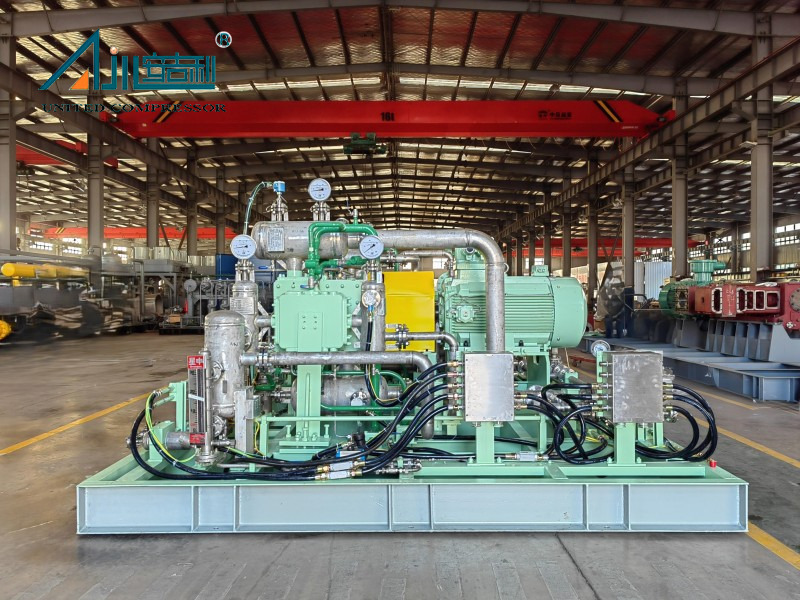

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape (MPA.G) | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Hidrógeno | 800 | 12 | 160 | Refrigerado por agua | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Hidrógeno | 1500 | 3.0 | 75 | Refrigerado por agua | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | Hidrógeno | 600 | 1.2 | 90 | Refrigerado por agua | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6.5 | Hidrógeno | 1270 | 0.65 | 132 | Refrigerado por agua | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Hidrógeno | 1500 | 3.0 | 75 | Refrigerado por agua | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | Hidrógeno | 515 | 1.6 | 90 | Refrigerado por agua | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | Hidrógeno | 4500 | 2. 1 ～ 2.9 | 185 | Refrigerado por agua | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | Hidrógeno | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | Refrigerado por agua | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Hidrógeno | 500 | 20 | 75 | Refrigerado por agua | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Hidrógeno | 150 | 2.2 | 11 | Refrigerado por agua | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | Hidrógeno | 300 | 2.0 | 22 | Refrigerado por agua | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0.1-150 | Hidrógeno | 212 | 15 | 55 | Refrigerado por agua | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Hidrógeno | 4200 | 4.0 | 355 | Refrigerado por agua | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-2002/（1.5 ～ 1.7） -10 | Hidrógeno | 3300 | 1.0 | 315 | Refrigerado por agua | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Hidrógeno | 0 ~ 560 | 3.0 | 30 | Enfriamiento mixto | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-13.7/17-25 | Hidrógeno | 820 | 2.5 | 30 | Enfriamiento mixto | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | Hidrógeno | 400 | 15 | 45 | Enfriamiento mixto | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-13.7/17-25 | Hidrógeno | 820 | 2.5 | 30 | Enfriamiento mixto | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Hidrógeno | 750 | 0.7 | 110 | Enfriamiento mixto | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5.7） -6.5 | Hidrógeno | 2000 | 0.65 | 55 | Enfriamiento mixto | 3500 × 3000 × 2300 | 6000 | |
El compresor de hidrógeno DW-9.55 / 0.03-16 ofrece una velocidad de flujo de 515 nm³ / h , asegurando una compresión eficiente de hidrógeno para diversas necesidades industriales, incluidas las aplicaciones de generación de energía y pilas de combustible.
Sí. Bengbu United Compressor proporciona una personalización completa basada en los requisitos del cliente, incluidos la velocidad de flujo, la pureza, la presión, el entorno operativo y los casos de uso específicos. Las opciones incluyen métodos de enfriamiento, tipos de instalación y modos de unidad para que coincidan con condiciones únicas en el sitio.
El compresor está equipado con paquetes de presión de acero inoxidable, sistemas de inflación y tuberías de recolección de fugas para minimizar la fuga de hidrógeno. Los componentes críticos utilizan materiales duraderos e ingeniería de precisión para garantizar una operación segura incluso en entornos de alta presión.
Las opciones de transporte incluyen mar, aire o tierra. Las opciones de embalaje incluyen cabañas de metal, cajas de madera o cabañas insonorizadas, asegurando la entrega segura independientemente de la distancia o el destino.
El compresor incorpora tecnologías patentadas, como la manga protectora de rosca de la barra de pistón (ZL 2017 2 1907021.7) y el dispositivo de soporte de anillo de pistón (ZL 2018 2 0294776.2), asegurando el cumplimiento de los estándares y la confiabilidad de la industria.
El compresor de hidrógeno DW-9.55 / 0.03-16 combina ingeniería avanzada, flexibilidad de personalización y seguridad para satisfacer las necesidades en evolución del sector de energía de hidrógeno. Respaldado por la experiencia de Bengbu United Compressor, es una solución confiable para una compresión de hidrógeno eficiente y confiable.
