El compresor de alta eficiencia DFW-5.3/3-15 de alta eficiencia , fabricado por Bengbu United Compressor (China), es un compresor de pistón recíproco de vanguardia diseñado para compresión de gas natural confiable y eficiente en energía. Adaptado para aplicaciones industriales, este compresor se destaca en el aumento de la presión del gas para la licuefacción, el almacenamiento y las necesidades de procesos, lo que lo convierte en un activo vital en la producción de GNL, procesos petroquímicos y sistemas de protección ambiental.
Las métricas de rendimiento clave lo distinguen: maneja una capacidad de procesamiento de 1100 nm³/h con una presión de entrada de 0.3MPA.g (a temperatura normal) y ofrece una presión de escape de 1.5MPA.g , alimentada por un motor principal de 90kW . Su diseño compacto, 6500 × 3000 × 2500 mm en dimensiones y 6T de peso , genera una fácil integración en los sistemas existentes, mientras que su construcción robusta garantiza una operación a largo plazo en entornos exigentes.
Diseñado como un compresor de lubricación sin aceite de tipo D (equilibrio simétrico) , refrigerado por aire, lubricación sin aceite, el DFW-5.3/3-15 adopta una configuración de dos etapas de compresión de doble acción con suministro modular. Los componentes críticos están diseñados para la durabilidad:
· Cilindros : los cilindros de primera etapa utilizan material HT250, y los cilindros de segunda etapa emplean QT600-3, asegurando la resistencia a la alta presión y el desgaste.
· Sistema de empaquetado : rellenos de politetrafluoroetileno (PTFE), conocidos por la auto-lubricación, la resistencia al calor y la baja fricción, elimina la necesidad de lubricación de aceite, reduce el mantenimiento y la prevención de la contaminación del gas.
· Disposición de la válvula : válvulas de aire montadas axialmente en la cabeza del cilindro optimiza el flujo de gas, mejorando la eficiencia de la compresión.
· Alta eficiencia y confiabilidad : el diseño del equilibrio simétrico minimiza la vibración y el ruido, mientras que el sistema sin aceite reduce el tiempo de inactividad y los costos operativos. Su diseño listo para la automatización permite una integración perfecta en sistemas de control inteligentes.
· Instalación y mantenimiento fácil : todos los equipos principales y auxiliares están montados en un patín, habilitando el transporte rápido, la configuración en el lugar y el mantenimiento sin problemas. Menos piezas vulnerables más bajas necesidades de mantenimiento a largo plazo.
· Flexibilidad de personalización : las configuraciones no estándar están disponibles, con opciones para métodos de enfriamiento (refrigeración de agua, refrigeración mixta), tipos de instalación (fijos, móviles, de tipo cabina) y modos de accionamiento (motor, motor diesel), adaptado a flujo específico, presión y requisitos ambientales.
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
El compresor adopta el tipo D (tipo de equilibrio simétrico), lubricación sin aceite, lubricación sin aceite, tipo de pistón recíproco, compresión de 3 etapas de 2 filas de 2 filas y toda la unidad se suministra de manera modular.
El cárter del compresor está hecho de hierro fundido gris y tiene cuatro agujeros de diferentes diámetros para instalar portaobjetos, rodamientos y asientos de rodamiento. La parte inferior del cárter puede almacenar aceite lubricante para que el compresor lubrique; La superficie superior del cárter tiene una interfaz para instalar una placa de cubierta de entrada de combustible (puerto de respiración); Además, el cárter también tiene interfaces de repuesto como el puerto de drenaje de aceite, el puerto de observación del medidor de aceite, el puerto de inyección de aceite del asiento de los cojinetes y el puerto de medición de temperatura del aceite de instalación. El puerto de drenaje de aceite del cárter se ha conectado al exterior del compartimento y está equipado con una válvula de bola manual para la descarga de aceite del cárter.
El medio cuerpo del compresor es una estructura doble de medio cuerpo, lo que garantiza que el espacio del medio cuerpo sea mayor que una carrera, evitando que el aceite del compresor ingrese al cilindro desde el cárter, asegurando así que el aceite del compresor no contamine el medio. El material del cilindro del compresor es el acero de hierro fundido/forjado gris, y adopta un diseño de lubricación sin aceite, que no requiere lubricación de aceite. El material de la cabeza del cilindro es de hierro fundido/acero forjado, y las válvulas de aire están dispuestas axialmente en la cabeza del cilindro.
 |  |

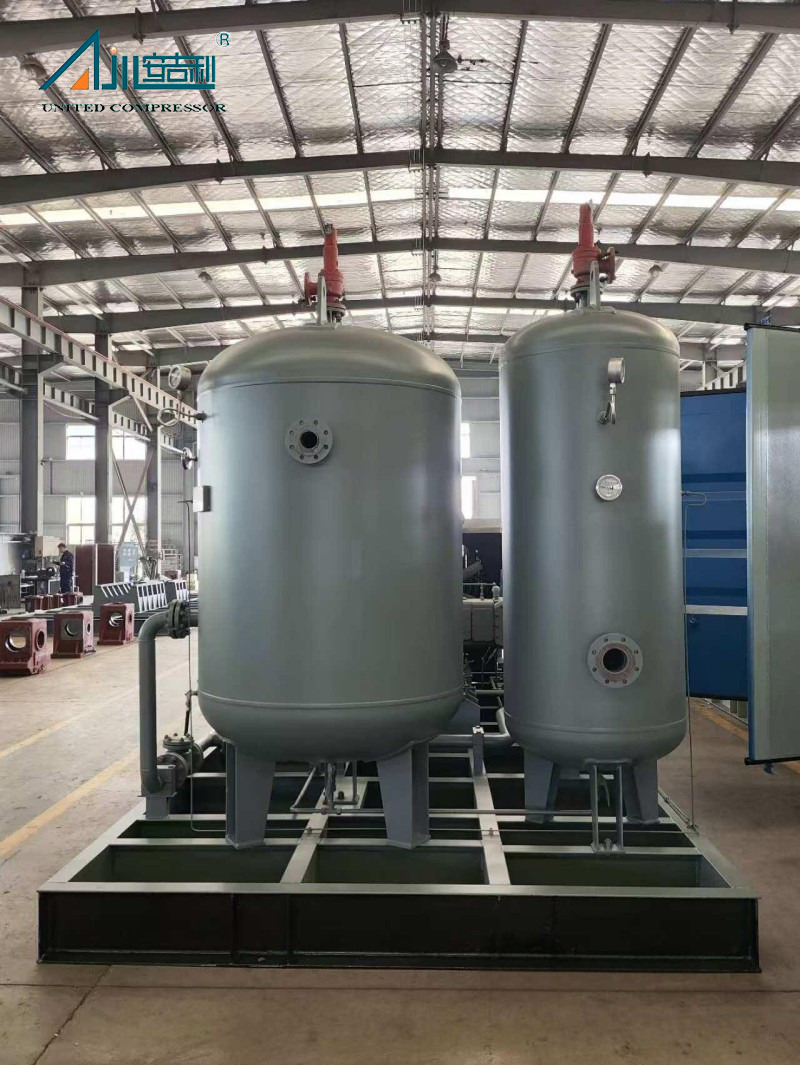

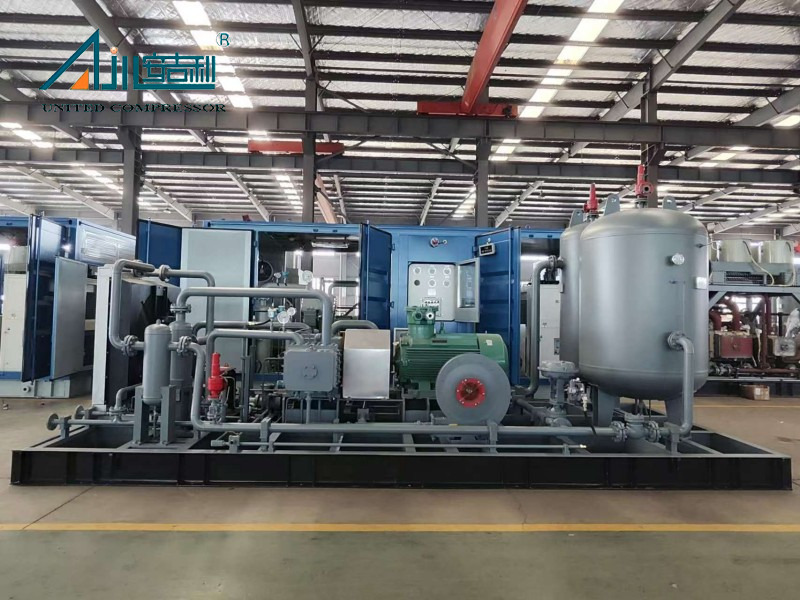

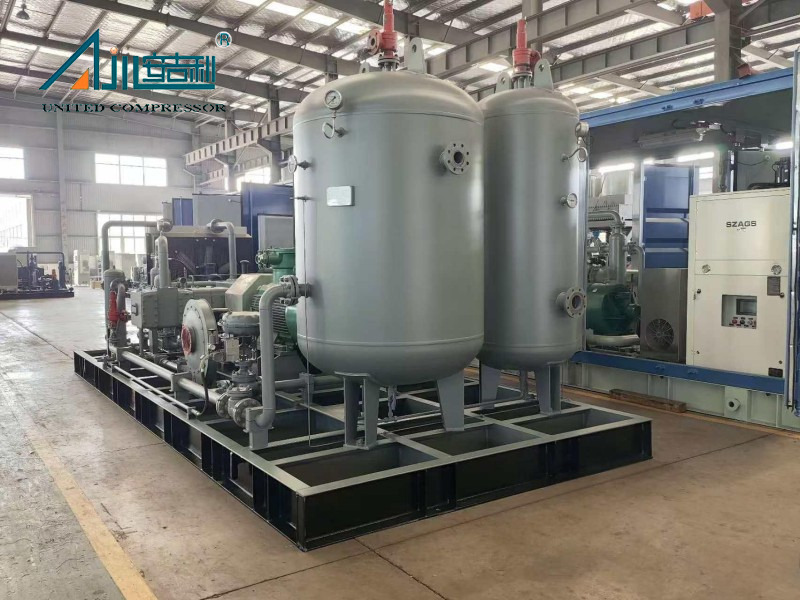

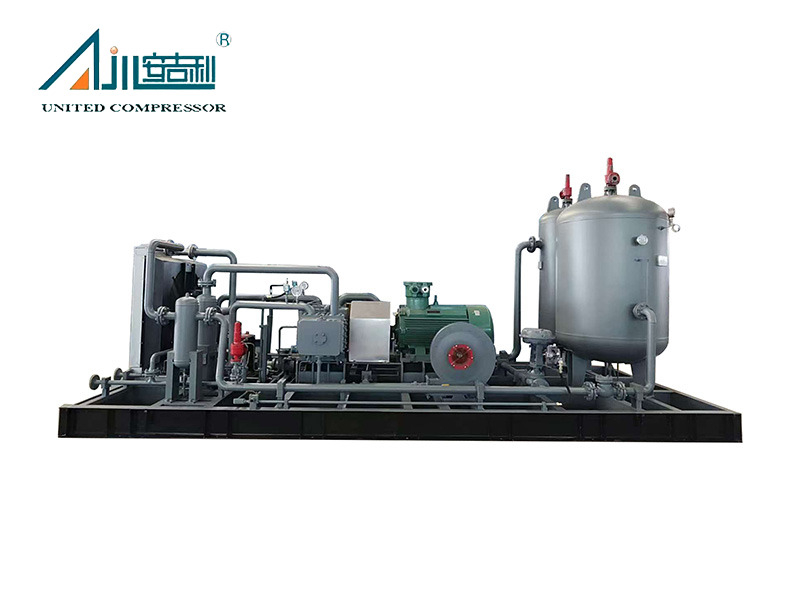

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | MPA de presión de escape | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | VW-3.5/1-18 | Gas natural | 420 | 1.8 | 55 | Coole de agua cerrada | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2 ～ 6） -250 | Gas natural | 160 | 25 | 30 | Refrigerado por aire | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30 ～ 50) -250 | Gas natural | 4167 | 25 | 315 | Refrigerado por aire | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | Gas natural | 2083 | 5.2 | 200 | Refrigerado por aire | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | Gas natural | 1100 | 1.5 | 90 | Refrigerado por aire | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0. 1 ～ 0.5) -40 | Gas natural | 75 ～ 365 | 4 | 90 | Refrigerado por aire | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5 ～ 3.6) -14.2 | Gas natural | 700 | 1.42 | 90 | Refrigerado por aire | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | Gas natural | 2000 | 3.5 | 250 | Refrigerado por aire | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | Gas natural | 6250 | 3.5 | 315 | Refrigerado por aire | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | Gas natural | 500 | 25 | 110 | Refrigerado por aire | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5 ～ 0.7） -60 | Gas natural | 180 | 6 | 45 | Refrigerado por aire | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25 ～ 35) -50 | Gas natural | 2500 | 5 | 90 | Refrigerado por aire | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5 ～ 2） -14 | Gas natural | 1000 | 1.4 | 160 | Refrigerado por aire | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-3.6/(0.05 ～ 0.2) -6 -6 | Gas natural | 800 | 0.6 | 90 | Refrigerado por aire | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6 ～ 3） -12 | Gas natural | 1900 | 1.2 | 132 | Refrigerado por aire | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | Gas natural | 500 | 1.4 | 90 | Refrigerado por aire | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-5.9/（0.4 ～ 1） -16 | Gas natural | 1330 | 1.6 | 250 | Enfriamiento mixto | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5 ～ 1) -3 | Gas natural | 20000 | 0.3 | 45 | Enfriamiento mixto | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | Gas natural | 20000 ～ 36000 | 4.5 | 250 | Enfriamiento mixto | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16 ～ 25) -50 | Gas natural | 2500 | 5.0 | 160 | Refrigerado por agua | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | Gas natural | 2550 | 5.2 | 185 | Refrigerado por agua | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5 ～ 2.5) -22 | Gas natural | 700 | 2.2 | 110 | Refrigerado por agua | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7 ～ 15） -20 | Gas natural | 4000 | 2.0 | 160 | Refrigerado por agua | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | Gas natural | 320 | 2.2 | 45 | Refrigerado por agua | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | Gas natural | 1000 | 2.5 | 160 | Refrigerado por agua | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | Gas natural | 2100 | 1.0 | 110 | Refrigerado por agua | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-9.2/(1 ～ 17)-(17 ～ 25) | Gas natural | 2000 | 1.7 ～ 2.5 | 400 | Refrigerado por agua | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | Gas natural | 1500 | 2 | 185 | Refrigerado por agua | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0.05 ～ 0. 1) -5 型 | Gas natural | 500 | 0.5 | 55 | Refrigerado por agua | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35 ～ 52）-(39 ～ 56) | Gas natural | 4000 | 3.9 ～ 5.6 | 37 | Refrigerado por agua | 3200 × 1700 × 1800 | 2500 | |
Está específicamente diseñado para gas natural (como lo indica su composición media de gas natural al 100%). Para otros gases como hidrógeno o gases industriales especiales, explore nuestra serie especial de compresores de gas .
Gracias a su bajo número de piezas vulnerables y un diseño robusto, se necesita mantenimiento de rutina (por ejemplo, verificaciones de filtros, inspecciones de sellos) cada 3.000-5,000 horas de funcionamiento. El sistema sin aceite elimina la necesidad de reemplazos de lubricantes frecuentes.
Sí, el compresor incluye componentes patentados como la manga protectora de rosca de la barra de pistón (ZL 2017 2 1907021.7) y el dispositivo de soporte de anillo de pistón (ZL 2018 2 0294776.2) , asegurando el cumplimiento de los estándares de calidad global.
Se puede transportar a través del mar, el aire o el terreno, con opciones de embalaje que incluyen cabañas de metal, cajas de madera o cabañas insonorizadas para proteger contra el daño por tránsito.
El compresor DFW-5.3/3-15 de alta eficiencia de gas natural combina energía, durabilidad y flexibilidad, lo que lo convierte en una opción superior para las necesidades de compresión de gas industrial. Contáctenos para obtener soluciones a medida o más detalles técnicos.
