El compresor de amoníaco sin aceite ZW-1.5/16-24 es un compresor de pistón alternativo tipo Z diseñado para la compresión de gas amoníaco en plantas de refrigeración industrial y sistemas de manejo de gas.
Al utilizar amoníaco como medio de trabajo, este compresor es adecuado para aplicaciones que requieren compresión de gas limpio, control de presión estable y funcionamiento continuo. Se utiliza ampliamente en sistemas de refrigeración de amoníaco, plantas químicas, instalaciones de almacenamiento de amoníaco y procesos de circulación de gases industriales.
El compresor proporciona una capacidad de caudal de 1,5 m³/min, con una presión de entrada de 1,6 MPa.G y una presión de descarga de 2,4 MPa.G. Equipado con un motor de 30 kW, adopta un sistema refrigerado por agua, un diseño de lubricación sin aceite, una estructura de pistón alternativo tipo Z y una configuración de compresión de 2 filas y 3 etapas.
El diseño compacto hace que el ZW-1.5/16-24 sea adecuado para proyectos industriales que requieren una compresión confiable de amoníaco con espacio de instalación limitado.
El compresor está diseñado principalmente para sistemas donde es necesario hacer circular, recuperar o transferir gas amoníaco en condiciones de presión controlada.
Los procesos típicos incluyen:
• Circulación de amoníaco en sistemas de refrigeración.
• Transferencia de gas entre equipos de amoníaco
• Equilibrio de presión en sistemas de almacenamiento de amoníaco
• Recuperación de amoníaco durante la operación del equipo.
• Manejo de gases en procesos de producción química.
Aspectos destacados del diseño
El sistema de lubricación sin aceite minimiza el riesgo de que entre aceite en el gas comprimido, lo que ayuda a mantener condiciones más limpias del gas amoníaco.
El diseño refrigerado por agua mejora la gestión del calor durante el funcionamiento continuo y favorece un rendimiento estable del compresor.
La estructura alternativa tipo Z proporciona una disposición compacta del equipo y al mismo tiempo mantiene un rendimiento de compresión confiable.
La disposición de compresión de 2 filas y 3 etapas permite un aumento gradual de la presión, reduciendo la carga de compresión entre etapas.
| Manguito protector de rosca del vástago A ZL 2017 2 1907021.7 |
| Dispositivo de soporte de segmentos de pistón ZL 2018 2 0294776.2 | |
| Una gama de pistones ZL 2017 2 190177.0 para compresores equilibrados simétricos |
| Compartimento doble largo corto integrado ZL 2018 2 0294762.0 |
|
|

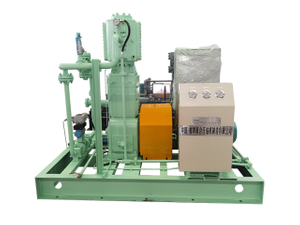

El compresor de esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: tipo D/tipo M/tipo S/tipo W/tipo V/tipo Z
Método de enfriamiento: enfriamiento por agua/enfriamiento por aire/enfriamiento mixto
Forma de instalación: fijo/móvil/montado con palanca/tipo cabina
Modo de conducción: accionamiento por motor/arranque del motor diésel
Transporte: marítimo/aéreo/terrestre
Embalaje:
|
|
|
Cabina metálica | caja de madera | Cabina insonorizada |
|
|
|
Compañía petroquímica de Lanzhou Restauración de la capacidad de producción de etileno de 240.000 toneladas anuales: proyecto de instalación de descarga de butadieno y 1-buteno | Yacimiento petrolífero de Alibek en el sur de Kazajstán | Adquisición de deshidratación por tamiz molecular, dispositivo de inyección y regeneración de etilenglicol y patín de gas combustible en el campo de gas Akimom |
No. | Modelo | Medio | Caudal | Presión | Potencia | metanfetamina | Dimensiones | Pesos | |
1 | ZW-0,8/(4,5~15)-(12,5~23) | amoniaco industrial | 0.8 | 1.25～2.3 | 15 | Refrigerado por aire | 1650×650×1050 | 550 | |
2 | ZW-0.8/10-16 | isobutano | 0.8 | 1.6 | 11 | Refrigerado por aire | 1650×650×1150 | 450 | |
3 | ZW-0.8/10-16 | gas licuado | 0.8 | 1.6 | 11 | Refrigerado por aire | 1750×900×1250 | 1200 | |
4 | ZW-0.8/16-24 | gas amoníaco | 0.8 | 2.4 | 15 | Refrigerado por aire | 1800×950×1250 | 1300 | |
5 | ZW-1.0/(1~10)-(5~14) | Cloruro de metileno | 1.0 | 0,5~1,4 | 15 | Refrigerado por aire | 1700×850×1050 | 600 | |
6 | ZW-1.0/(1~6)-(4~9) | dimetilamina | 1.0 | 0,4~0,9 | 15 | Refrigerado por aire | 1700×850×1050 | 600 | |
7 | ZW-1. 1/10-15 | gas amoníaco | 1.1 | 1.5 | 15 | Refrigerado por aire | 1700×850×1100 | 700 | |
8 | ZW-1. 1/10-16 | gas licuado | 1.1 | 1.6 | 15 | Refrigerado por aire | 1800×950×1250 | 1300 | |
9 | ZW-1. 1/16-24 | gas amoníaco | 1.1 | 2.4 | 22 | Refrigerado por aire | 1650×850×1050 | 750 | |
10 | ZW-1. 1/16-24 | gas amoníaco | 1.1 | 2.4 | 22 | Refrigerado por aire | 1850×950×1300 | 1400 | |
El compresor está diseñado específicamente para la compresión de gas amoníaco con lubricación sin aceite y funcionamiento enfriado por agua, lo que ayuda a cumplir con los requisitos de los sistemas de refrigeración.
El ZW-1.5/16-24 proporciona una capacidad de flujo de 1,5 m³/min, con una presión de entrada de 1,6 MPa.G y una presión de descarga de 2,4 MPa.G.
La compresión sin aceite ayuda a reducir el riesgo de contaminación y respalda un manejo más limpio del gas en aplicaciones de amoníaco.
La configuración del compresor se puede evaluar y personalizar según las diferentes propiedades del gas y los requisitos operativos.
