Composición de gas (Mol%): Gas asociado (CH₄ 66.23%, Hidrocarburos C₂-C₁₀ 26.7548%, CO₂ 1.01%)
Caudal: 1370nm³/h @ 0.04mpa.g
Presión de entrada: 0.03 ~ 0.05mpa.g (punto de diseño 0.04mpa)
Temperatura de entrada: Temperatura normal
Presión de escape: 4.5mpa.g
Potencia del motor principal: 280kw
Dimensiones generales de la máquina: aproximadamente 9000 × 3100 × 5045 mm
Peso de la máquina entera: aproximadamente 22T
| Cantidad: | |
|---|---|

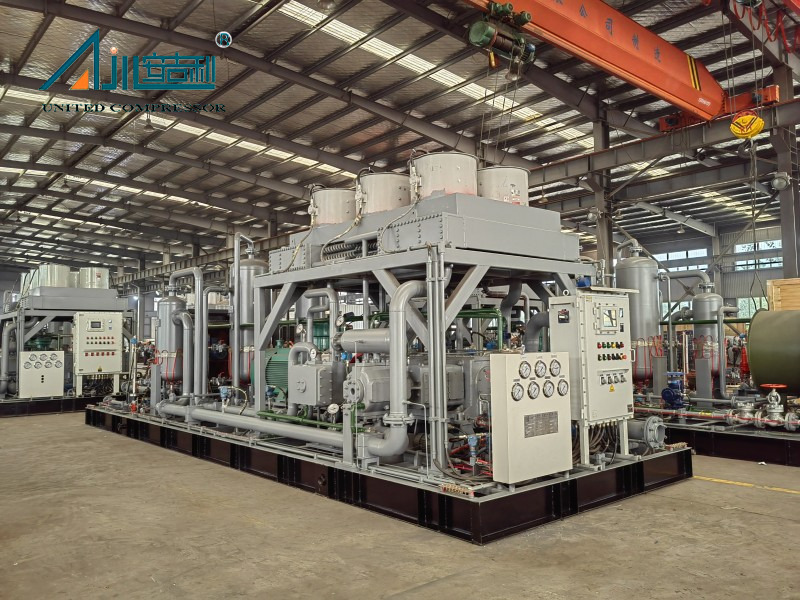

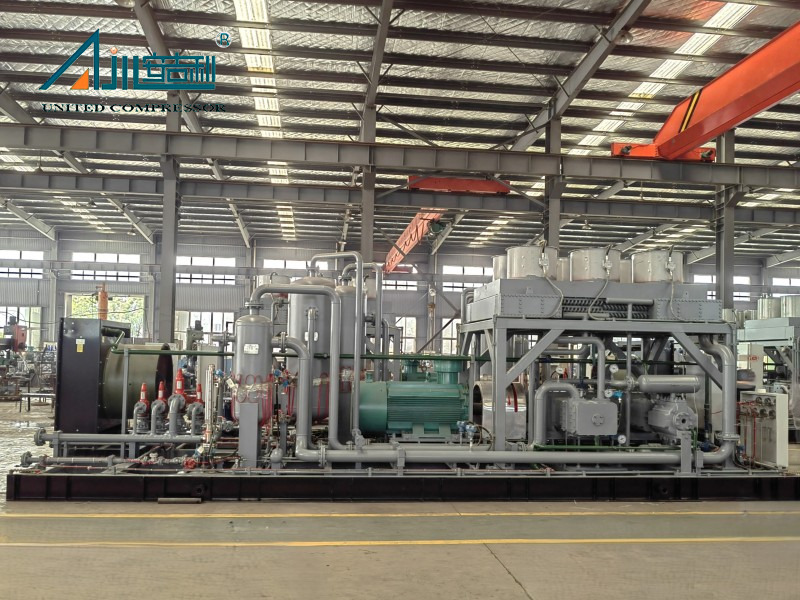

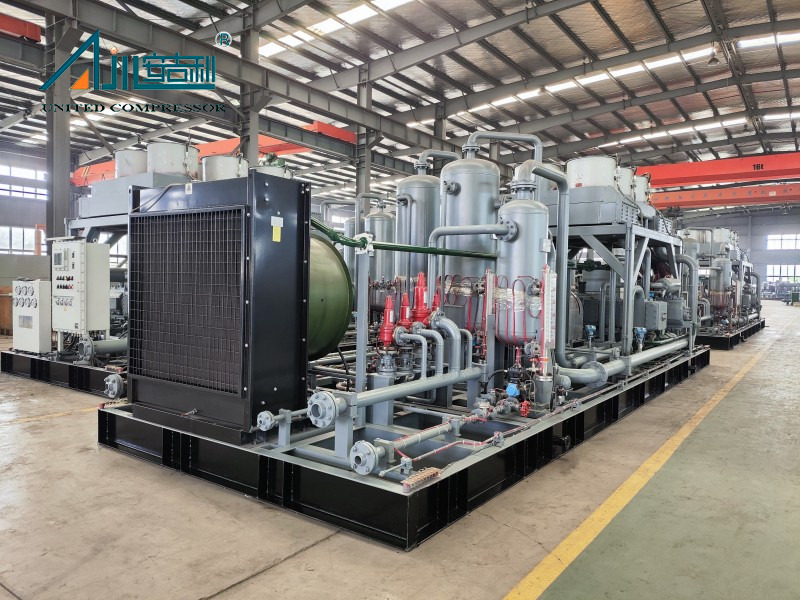

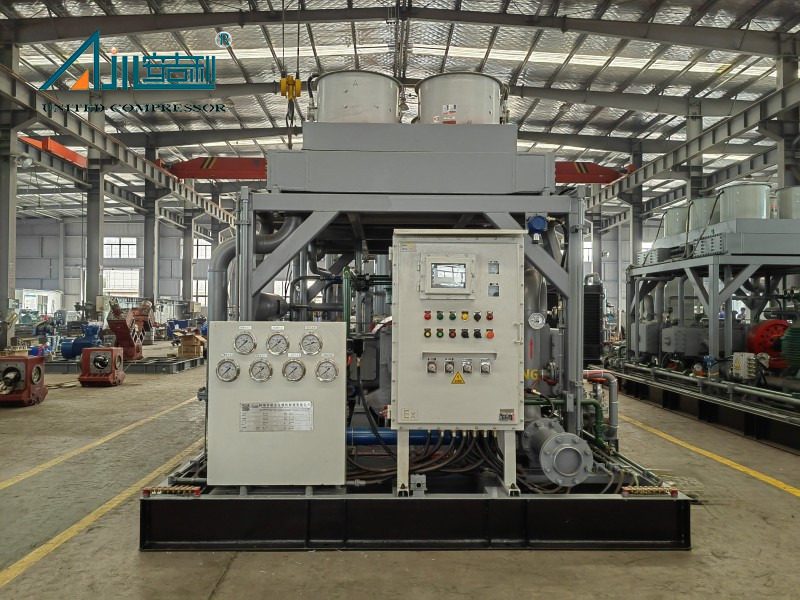

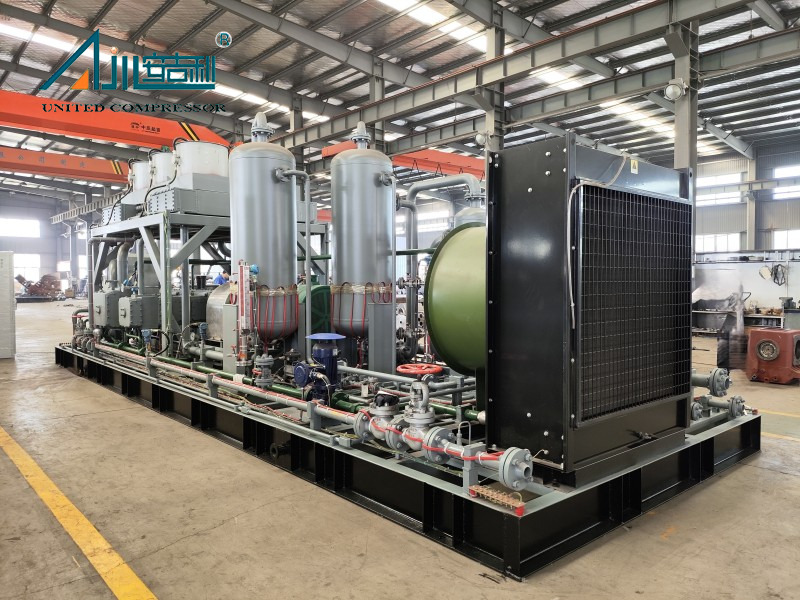

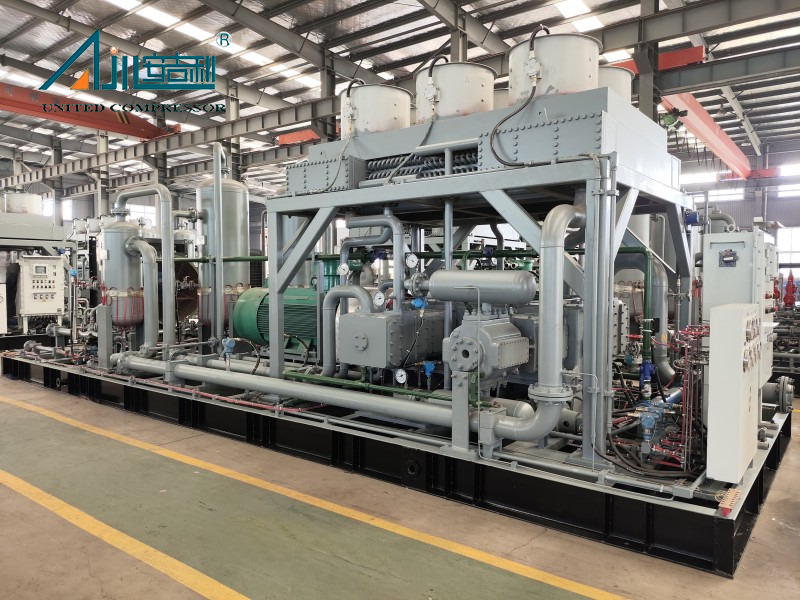

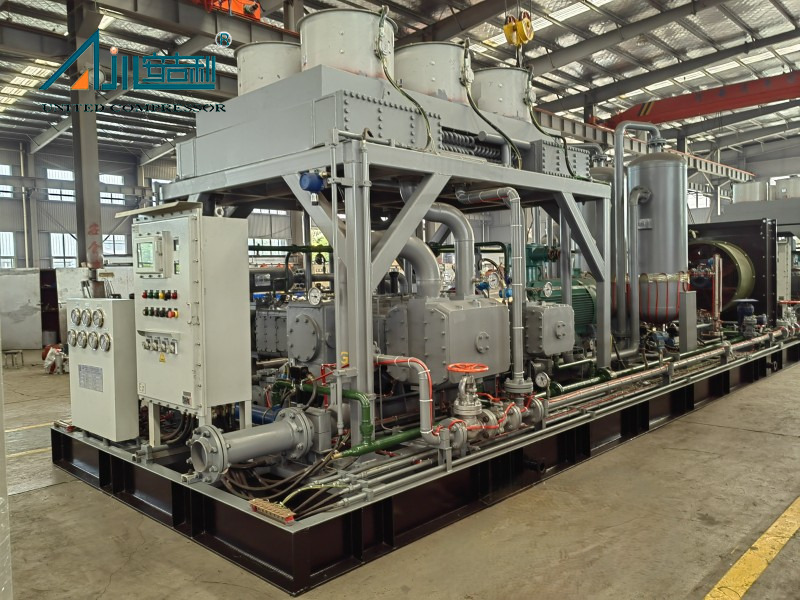

El compresor de gas asociado a MWF-18.7/(0.3 ~ 0.5) -45 , un compresor de pistón recíproco especializado, se desarrolla para una compresión y transporte eficientes de gas asociado a baja presión en el desarrollo de campos petroleros, sistemas de recolección de gas natural y proyectos de recuperación de energía. Administrado para manejar una composición media específica: Ch₄ 66.23%, hidrocarburos C₂-C₁₀ (incluido el etano 13.05%, el propano 9.78%, etc.) y CO₂ 1.01%), este compresor garantiza una operación estable y segura en escenarios industriales complejos, que cumple con los requisitos estrictos de la producción de campo de aceite y gas.
Con una capacidad de procesamiento nominal de 1370Nm³/H @ 0.04mpa.g (rango ajustable: 1250 ~ 1450Nm³/H ), funciona dentro de un rango de presión de entrada de 0.03 ~ 0.05mpa.g (punto de diseño en 0.04MPA) y logra una presión de salida de 4.5MPA.G , impulsado por un motor principal de alta eficiencia de 280 kw (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo (modelo de alta eficiencia). YBBP-355L3-6). Su diseño modular montado en el patín, con dimensiones generales de aproximadamente 9000 × 3100 × 5045 mm (la altura incluye capó de recolección de viento en frío desmontable) y un peso de 22T , permite el transporte conveniente y la instalación en el sitio, adaptable a los entornos de campo petroleros de altitud simples y de alta altitud.
Este compresor juega un papel clave en la optimización de la utilización de gases asociado, reduciendo el desperdicio de energía y garantizar una tasa de fuga ≤ 3 ‰. Apoya efectivamente el funcionamiento eficiente de las tuberías de recolección de petróleo y gas, los sistemas de recuperación de gases asociados y las redes de transmisión de gas de presión media, lo que contribuye a una mejor eficiencia energética y seguridad operativa.
El compresor MWF-18.7/(0.3 ~ 0.5) -45 presenta un diseño simétrico de tipo M equilibrado de cuatro filas, que reduce significativamente la vibración operativa (que cumple con los estándares GB/T7777-2021) y el ruido (≤85 dB a 1 metro de la unidad). Equipados con componentes resistentes al desgaste, como anillos de pistón, anillos de guía y embalaje con una vida útil de no menos de 6000 horas, minimiza la frecuencia de los reemplazos de piezas, reduciendo la carga de trabajo de mantenimiento y los costos operativos a largo plazo. El sistema de control automático integrado (con Siemens S7-1200 PLC y pantalla táctil de 7 pulgadas) permite una operación no tripulada, monitoreo remoto de parámetros operativos y alarma/protección automática, reduciendo la necesidad de intervención manual.
Adoptando un sistema de refrigeración por agua cerrada para la unidad principal y el enfriamiento de aire forzado para el medio, el compresor garantiza un control de temperatura estable (la temperatura de escape de cada etapa ≤125 ℃, temperatura de suministro de gas terminal = temperatura ambiente +15 ℃). El cárter, hecho de hierro fundido gris HT250, tiene un sumidero lubricante de 100L incorporado, con interfaces dedicadas para el monitoreo de nivel de aceite y la detección de temperatura. El cilindro y el embalaje adoptan la tecnología de lubricación sin aceite, que evita la contaminación media y garantiza la pureza del gas. Los componentes clave, como el cigüeñal (hecho de 42CRMO con tratamiento de carburización superficial) y la varilla de pistón (hecha de 42CRMO con tratamiento con nitruración, HRC≥60) se fabrican utilizando materiales de alta resistencia, lo que mejora la durabilidad estructural general.
Diseñado para la versatilidad, el compresor admite la instalación fija con una base, integración de equipos principales, refrigeradores, separadores y sistemas de control en un solo patín para una fácil implementación en el sitio: ideal para ubicaciones remotas de campos petroleros. Los clientes pueden seleccionar calificaciones de aceite lubricante (L-DAB150 para temperatura ambiente> 5 ℃, L-DAB100 para <5 ℃) según las condiciones climáticas locales. Además, el sistema incluye el rastreo eléctrico para tuberías de aceite y aguas residuales (cables de calentamiento de calefacción-retardante de llama de 40W/m · 10 ℃ para adaptarse a entornos de baja temperatura (-25 ℃ ~ 55 ℃). Las interfaces de conexión adoptan bridas de acero HG/T20592-2009, asegurando la compatibilidad con los sistemas de tuberías en el sitio.
Área de aplicación
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
 |  |
El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape MPA （g) | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | Dióxido de carbono | 6400 | 1.4 | 185 | Refrigerado por aire | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | Nitrógeno | 895 | 1.6 | 55 | Refrigerado por aire | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | Cloruro de hidrógeno | 55 | 0.5 | 11 | Refrigerado por aire | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0.3-34 | Vapor flash | 75 | 0.03 ～ 3.4 | 18.5 | Refrigerado por aire | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0.5) -10 | Gas asociado | 50 ～ 100 | 1 | 75 | Refrigerado por aire | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2 ～ 1.5) -12 | PANTANO | 260 ～ 540 | 1.2 | 55 | Refrigerado por aire | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | Monóxido de carbono | 900 | 10 | 160 | Enfriamiento mixto | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-9.8/0.5-7.25 | Cloruro de metileno | 3.5 | 0.725 | 160 | Enfriamiento mixto | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0.2) -8 | Clorometano | 436 | 0.8 | 75 | Enfriamiento mixto | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 H | Elium Recovery GA | 450 | 1.1 | 37 | Enfriamiento mixto | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | Gas de materia prima | 800 | 2.5 | 160 | Refrigerado por agua | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | Fluoruro de vinilideno | 418 | 1.8 | 75 | Refrigerado por agua | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0.2) -40 | Biogás | 230 | 4.0 | 45 | Refrigerado por agua | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | Cloruro de etilo | 470 | 0.6 | 55 | Refrigerado por agua | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | Gas de materia prima | 2900 | 5.0 | 160 | Refrigerado por agua | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6） -6 | Isobutileno | 1650 | 0.6 | 45 | Refrigerado por agua | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | Gases mixtos | 200 | 0.35 | 18.5 | Refrigerado por agua | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | Cloruro de vinilo | 100 | 0.35 | 15 | Refrigerado por agua | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | Refrigerante | 300 | 4.0 | 55 | Refrigerado por agua | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | Amoníaco | 2700 | 1.6 ～ 2.4 | 75 | Refrigerado por agua | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | Clorometano | 355 | 0.7 | 37 | Refrigerado por agua | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | gas en condensable | 653 | 0.3 | 45 | Refrigerado por agua | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW-16/(2.8 ～ 3.2) -7.6 | Gas rico en carbono | 3000 ～ 3400 | 0.76 | 132 | Refrigerado por agua | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | Gas de pozo | 3334 | 2.0 ～ 5.0 | 185 | Refrigerado por agua | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0.5-4 | -Pentadieneno, nitrogen | 300 | 0.4 | 30 | Refrigerado por agua | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | Gas cola | 500 | 1.5 | 90 | Refrigerado por agua | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | Gas de desorción | 450 | 0.6 | 75 | Refrigerado por agua | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0.2-18 | Metafluoroetileno | 80 | 1.8 | 18.5 | Refrigerado por agua | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonocloroeth | 887 | 1.8 | 132 | Refrigerado por agua | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | Gas | 206 | 0.5 | 22 | Refrigerado por agua | 3200 × 2800 × 1800 | 3000 | |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Beijing Hongke Qingneng Technology Co., Ltd. Compresor de gas asociado para el proyecto Shanxi Yan'an 60000 M3 | Proyecto de compresor de CNG de Zaozhuang de Chengdu Shenliang Technology Co., Ltd. |
Está diseñado específicamente para el gas asociado con una composición clara, incluida la CH₄ 66.23%, los hidrocarburos de C₂-C₁₀ (como el etano 13.05%, el propano 9.78%), el CO₂ 1.01%y los componentes de traza de trazas como el helio 0.044%y los sistemas de nitrógeno nitrógeno y el nitrógeno 5.31%, adecuado para la compresión y el transporte de la venta de gases de baja altura, y el desarrollo de gases de baja altura, y la recuperación de la energía de la energía, y la recuperación de la energía de la energía, y la recuperación de la energía de la energía, y la recuperación de la energía de la energía, y la recuperación de la energía de la energía, y la recuperación de la energía, y la recuperación de la energía de la energía, y la recuperación de la energía de la energía, y la recuperación de la recuperación de la energía de la altura de la energía. proyectos.
El compresor tiene una capacidad de procesamiento nominal de 1370 nm³/h, funciona dentro de un rango de presión de entrada de 30 ~ 50kpa.g (a temperatura normal) y logra una presión de salida de 4.5mpa.g. Estos parámetros aseguran que pueda satisfacer de manera eficiente la demanda de compresión de gas de baja presión y transmisión de presión media en escenarios de producción de campo de petróleo y gas.
Sí. El equipo proporcionado por el proveedor debe cumplir, pero no limitarse a los estándares y especificaciones relevantes de la industria. Excepto para aquellos con versiones específicas, todos los estándares se implementarán de acuerdo con la última edición, asegurando la seguridad, confiabilidad y cumplimiento del compresor con los requisitos de operación industrial durante el uso a largo plazo.
