Composición de gas (Mol%): Gas asociado
Caudal: 2400-12000 nm ³/d
Presión de admisión: 0-0.5 Barga
Temperatura de entrada: ≤ 45 ℃
Presión de escape: 10 trato
Potencia del motor principal: 75kw
Dimensiones generales de la máquina: aproximadamente 3500 × 2800 × 1850 mm
Peso de la máquina entera: aproximadamente 4.5t
| Cantidad: | |
|---|---|

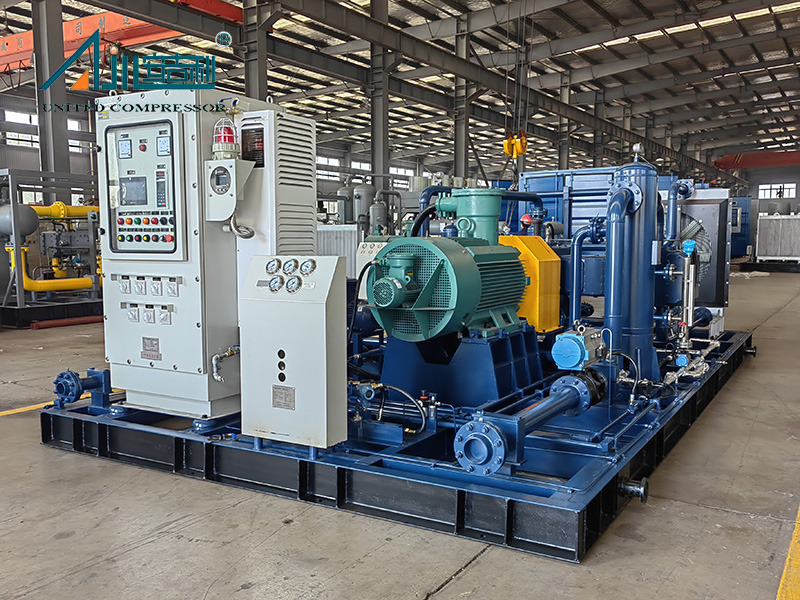

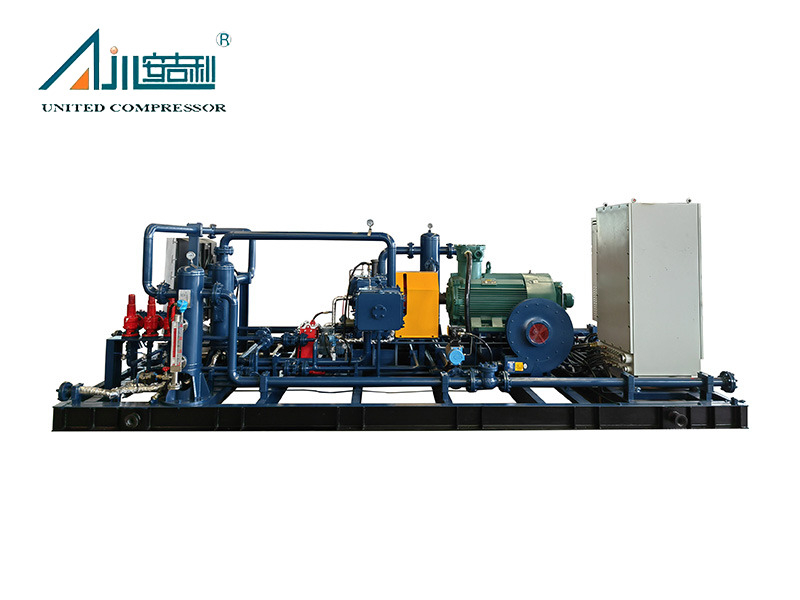

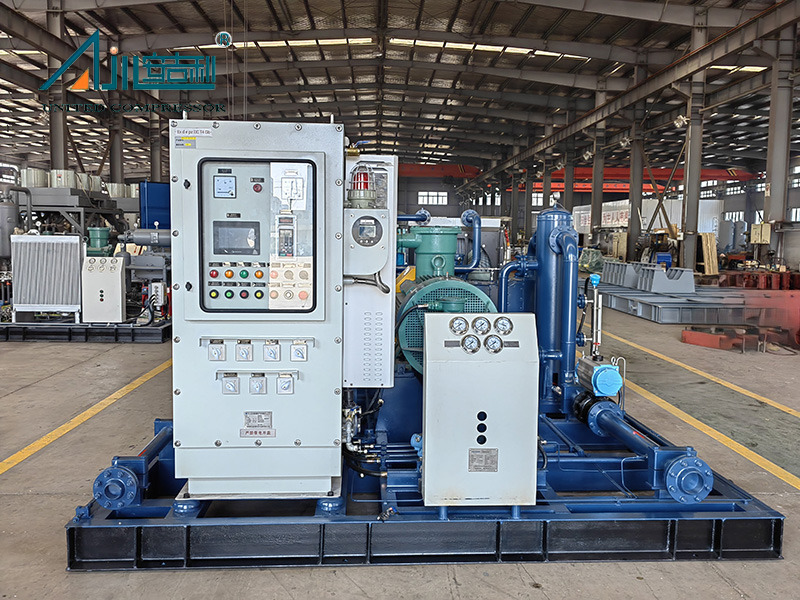

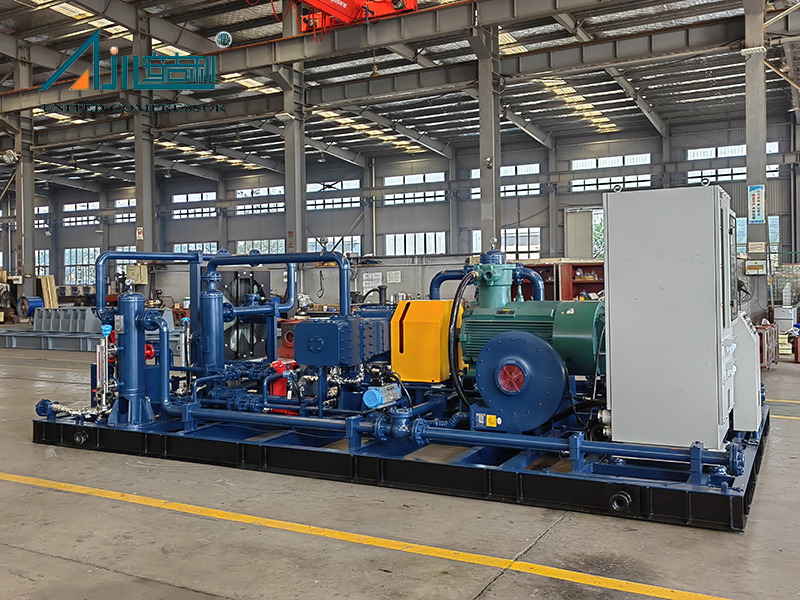

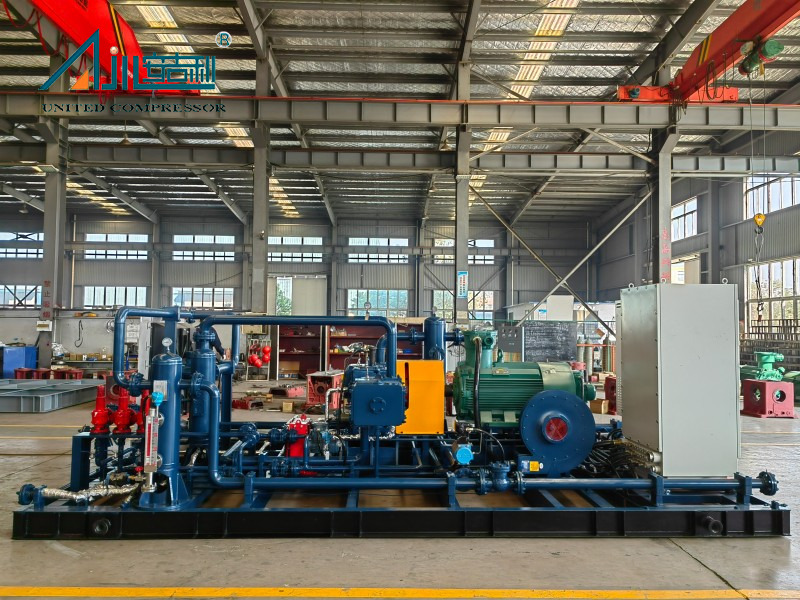

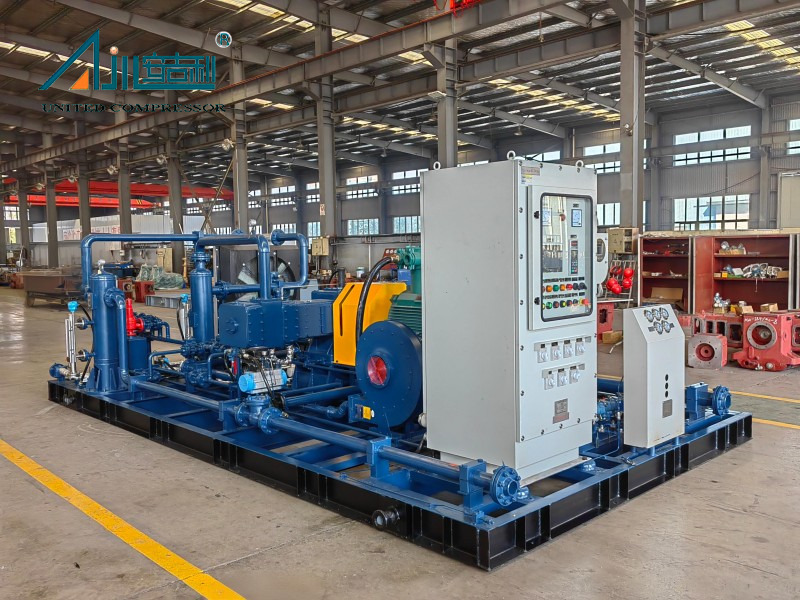

El compresor de gas especial DFW-6.57 0-0.5-10 , fabricado por Bengbu United Compressor, es un equipo de alto rendimiento diseñado específicamente para un manejo eficiente del gas asociado en los campos de petróleo y gas. Diseñado para satisfacer las rigurosas demandas del procesamiento de gas industrial, este compresor combina tecnología avanzada con una construcción sólida para garantizar una operación confiable en diversas aplicaciones.
Con una capacidad de procesamiento de 2400-12000Nm³/D , opera a una presión de admisión de 0-0.5 BEGT y una presión de escape de 10 Barg , lo que lo hace ideal para escenarios que requieren compresión de gas estable. La unidad está alimentada por un motor principal de 75kW y presenta dimensiones generales compactas de aproximadamente 3500 × 2800 × 1850 mm, con un peso total de alrededor de 4.5t, lo que garantiza que pueda caber en varios diseños industriales sin requisitos de espacio excesivos.
Ya sea que se utilicen en las estaciones de recepción de GNL, los sistemas de recolección de gases asociados, el suministro de combustible industrial o los proyectos de gobernanza ambiental, este compresor de gas especial ofrece un rendimiento consistente, ayudando a reducir las emisiones y mejorar la eficiencia energética.
El compresor de gas especial DFW-6.57 0-0.5-10 está construido para una alta eficiencia y confiabilidad a largo plazo. Su diseño avanzado minimiza la pérdida de energía, asegurando una compresión de gas óptima con un consumo de energía mínimo. La unidad cuenta con un alto grado de automatización, reduciendo la intervención manual y los errores operativos.
Equipado con componentes de ingeniería de precisión, funciona con bajos niveles de vibración y ruido, creando un ambiente de trabajo más seguro y cómodo. El sistema de lubricación sin aceite evita la contaminación media, lo que lo hace adecuado para manejar gases sensibles como el gas asociado, donde la pureza es crítica.
Este compresor adopta una estructura de tipo D (equilibrio simétrico) , con compresión de 2 filas de 3 filas para una salida de presión consistente. El cárter, hecho de hierro fundido gris de alta calidad, sirve como una base estructural y una unidad de almacenamiento de aceite, con válvulas de drenaje de aceite integradas y puertos de observación para un fácil mantenimiento.
Un diseño de cuerpo intermedio dual asegura que el aceite del cárter no pueda ingresar al cilindro, protegiendo el medio de gas de la contaminación. Los cilindros y las cabezas de cilindro están construidas a partir de hierro fundido gris o acero forjado, con válvulas de aire dispuestas axialmente para un flujo de gas eficiente. Esta construcción resistente garantiza la durabilidad incluso en la industrial severa
condiciones.
Reconociendo que las necesidades industriales varían, el DFW-6.57 0-0.5-10 Special Gas Compressor ofrece una amplia personalización. Los clientes pueden elegir entre varias formas estructurales (tipo M, tipo S, tipo W, tipo W, tipo V, tipo Z) y métodos de enfriamiento (enfriamiento refrigerado por agua, refrigeración mixta) según su entorno.
Las opciones de instalación incluyen configuraciones fijas, móviles, montadas en patín o de tipo cabina, mientras que los modos de accionamiento van desde motor hasta motor diesel. El embalaje y el transporte también se adaptan a los requisitos, con opciones para el transporte del mar, el aire o el terreno, y el embalaje en cabañas de metal, cajas de madera o cabañas insonorizadas.
Respaldado por 4 patentes clave, incluida una manga protectora de rosca de varilla de pistón (ZL 2017 2 1907021.7) y un dispositivo de soporte de anillo de pistón (ZL 2018 2 0294776.2), este compresor garantiza la excelencia técnica. Se ha desplegado con éxito en proyectos de todo el mundo, como el campo petrolero Alibek en el sur de Kazajstán, la instalación de producción de etileno de Lanzhou Petrochemical y la ingeniería de nuevos materiales Ningxia Zhongneng, demostrando su adaptabilidad a las estándares industriales globales.
Área de aplicación
Los compresores de gas asociados están diseñados específicamente para una utilización eficiente de gas asociado en campos de petróleo y gas.
Estación de recepción de GNL/tanque de almacenamiento: recupere el pantano para reducir la presión del tanque y evite la ventilación de la bengala
Sistema de recolección y transporte de gas asociado: proporcionar energía para la presurización y transporte de tuberías, adaptándose a complejas condiciones de terreno
Suministro de combustible industrial: proporcionar una fuente de gas estable para conjuntos/calderas generadores, mejorando la eficiencia de utilización de energía
Campo de gobernanza ambiental: reduzca las emisiones de gases de efecto invernadero y ayude a lograr los objetivos de neutralidad de carbono
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
El compresor adopta el tipo D (tipo de equilibrio simétrico), lubricación sin aceite, lubricación sin aceite, tipo de pistón recíproco, compresión de 3 etapas de 2 filas de 2 filas y toda la unidad se suministra de manera modular.
El cárter del compresor está hecho de hierro fundido gris y tiene cuatro agujeros de diferentes diámetros para instalar portaobjetos, rodamientos y asientos de rodamiento. La parte inferior del cárter puede almacenar aceite lubricante para que el compresor lubrique; La superficie superior del cárter tiene una interfaz para instalar una placa de cubierta de entrada de combustible (puerto de respiración); Además, el cárter también tiene interfaces de repuesto como el puerto de drenaje de aceite, el puerto de observación del medidor de aceite, el puerto de inyección de aceite del asiento de los cojinetes y el puerto de medición de temperatura del aceite de instalación. El puerto de drenaje de aceite del cárter se ha conectado al exterior del compartimento y está equipado con una válvula de bola manual para la descarga de aceite del cárter.
El medio cuerpo del compresor es una estructura doble de medio cuerpo, lo que garantiza que el espacio del medio cuerpo sea mayor que una carrera, evitando que el aceite del compresor ingrese al cilindro desde el cárter, asegurando así que el aceite del compresor no contamine el medio. El material del cilindro del compresor es el acero de hierro fundido/forjado gris, y adopta un diseño de lubricación sin aceite, que no requiere lubricación de aceite. El material de la cabeza del cilindro es de hierro fundido/acero forjado, y las válvulas de aire están dispuestas axialmente en la cabeza del cilindro.
 |  |
El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape MPA （g) | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | Dióxido de carbono | 6400 | 1.4 | 185 | Refrigerado por aire | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | Nitrógeno | 895 | 1.6 | 55 | Refrigerado por aire | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | Cloruro de hidrógeno | 55 | 0.5 | 11 | Refrigerado por aire | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0.3-34 | Vapor flash | 75 | 0.03 ～ 3.4 | 18.5 | Refrigerado por aire | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0.5) -10 | Gas asociado | 50 ～ 100 | 1 | 75 | Refrigerado por aire | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2 ～ 1.5) -12 | PANTANO | 260 ～ 540 | 1.2 | 55 | Refrigerado por aire | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | Monóxido de carbono | 900 | 10 | 160 | Enfriamiento mixto | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-9.8/0.5-7.25 | Cloruro de metileno | 3.5 | 0.725 | 160 | Enfriamiento mixto | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0.2) -8 | Clorometano | 436 | 0.8 | 75 | Enfriamiento mixto | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 H | Elium Recovery GA | 450 | 1.1 | 37 | Enfriamiento mixto | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | Gas de materia prima | 800 | 2.5 | 160 | Refrigerado por agua | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | Fluoruro de vinilideno | 418 | 1.8 | 75 | Refrigerado por agua | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0.2) -40 | Biogás | 230 | 4.0 | 45 | Refrigerado por agua | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | Cloruro de etilo | 470 | 0.6 | 55 | Refrigerado por agua | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | Gas de materia prima | 2900 | 5.0 | 160 | Refrigerado por agua | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6） -6 | Isobutileno | 1650 | 0.6 | 45 | Refrigerado por agua | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | Gases mixtos | 200 | 0.35 | 18.5 | Refrigerado por agua | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | Cloruro de vinilo | 100 | 0.35 | 15 | Refrigerado por agua | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | Refrigerante | 300 | 4.0 | 55 | Refrigerado por agua | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | Amoníaco | 2700 | 1.6 ～ 2.4 | 75 | Refrigerado por agua | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | Clorometano | 355 | 0.7 | 37 | Refrigerado por agua | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | gas en condensable | 653 | 0.3 | 45 | Refrigerado por agua | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW-16/(2.8 ～ 3.2) -7.6 | Gas rico en carbono | 3000 ～ 3400 | 0.76 | 132 | Refrigerado por agua | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | Gas de pozo | 3334 | 2.0 ～ 5.0 | 185 | Refrigerado por agua | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0.5-4 | -Pentadieneno, nitrogen | 300 | 0.4 | 30 | Refrigerado por agua | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | Gas cola | 500 | 1.5 | 90 | Refrigerado por agua | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | Gas de desorción | 450 | 0.6 | 75 | Refrigerado por agua | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0.2-18 | Metafluoroetileno | 80 | 1.8 | 18.5 | Refrigerado por agua | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonocloroeth | 887 | 1.8 | 132 | Refrigerado por agua | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | Gas | 206 | 0.5 | 22 | Refrigerado por agua | 3200 × 2800 × 1800 | 3000 | |
Caso de proyecto
 |  |  |
| Beijing Hongke Qingneng Technology Co., Ltd. Compresor de gas asociado para el proyecto Shanxi Yan'an 60000 M3 | Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Ningxia Zhongneng Ingeniería de Nuevos Materiales |
Está diseñado principalmente para gas asociado, pero se puede personalizar para manejar otros gases especiales en función de los requisitos del cliente para la pureza, la velocidad de flujo y la presión.
El compresor funciona de manera eficiente con una temperatura de entrada de ≤45 ℃ , asegurando la estabilidad incluso en entornos industriales de alta temperatura.
Las opciones de envasado incluyen cabañas de metal, cajas de madera o cabañas insonorizadas, con transporte en mar, aire o tierra, en la ubicación del cliente y las necesidades de logística.
Sí, Bengbu United Compressor brinda un servicio posterior integral, incluida la guía de instalación, la capacitación de mantenimiento y el soporte técnico para garantizar un rendimiento óptimo en toda la vida útil del compresor.
