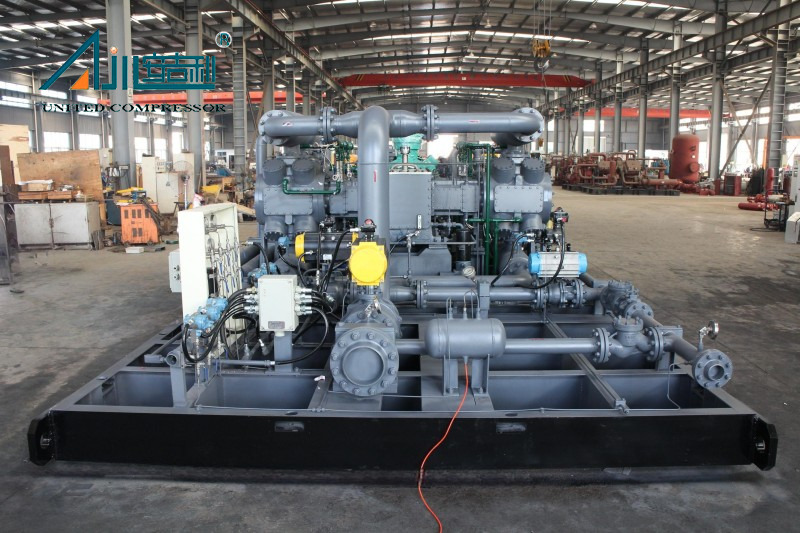

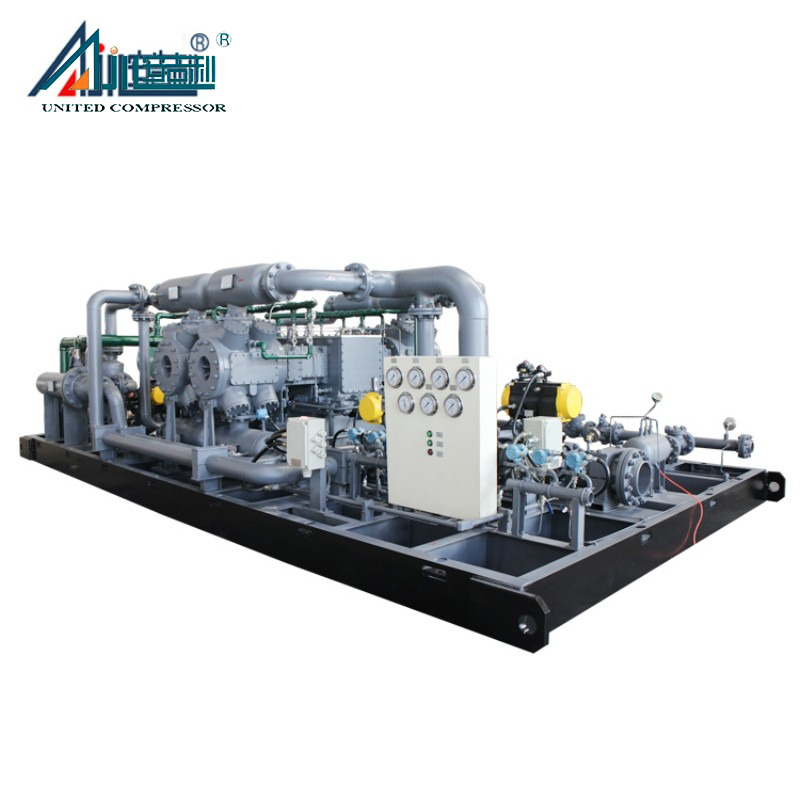

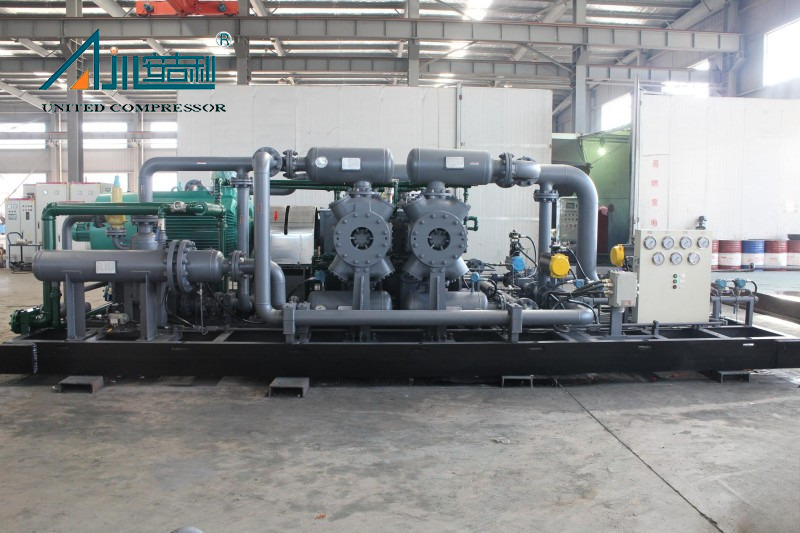

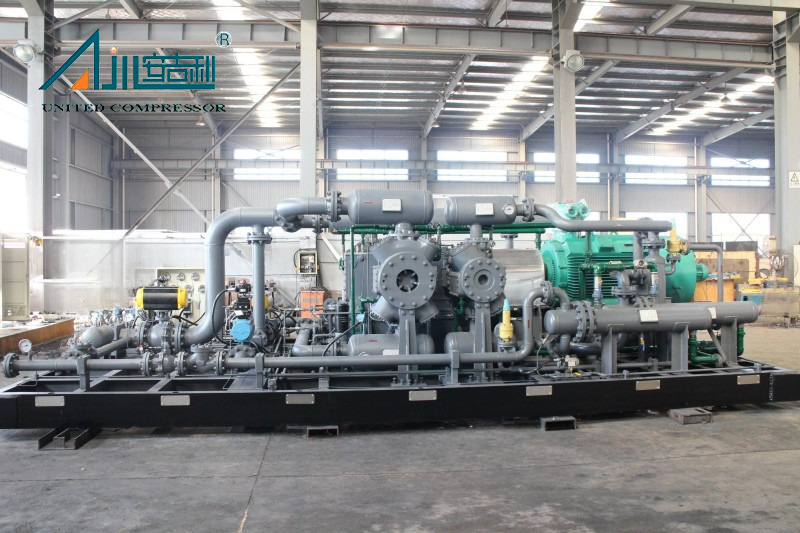

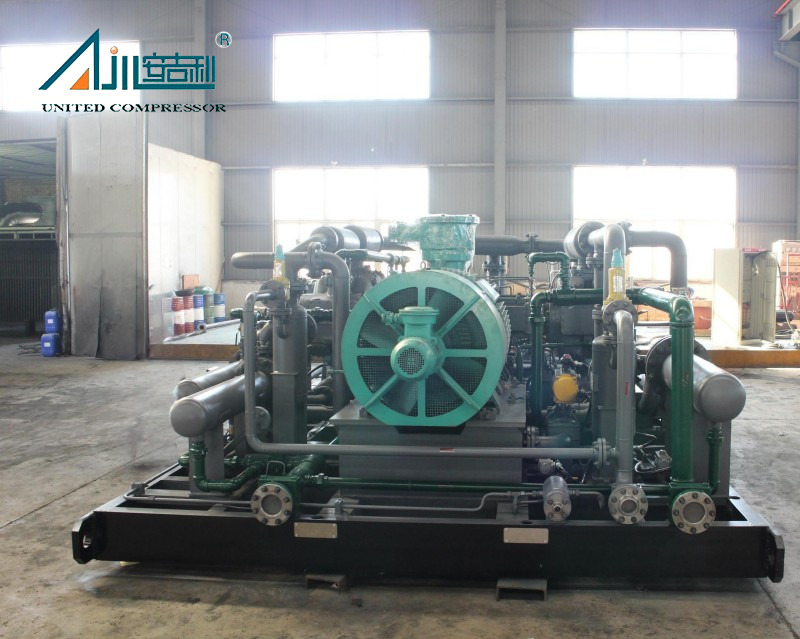

El MW-9.2 / (1-17)-(17-25) es un compresor de gas natural de alta eficiencia fabricado por Bengbu United Compressor Manufacturing Co., Ltd. Está diseñado para satisfacer las diversas necesidades de varias industrias que dependen de la compresión de gas natural. Con una capacidad de procesamiento de 19.2m³/min , este compresor se destaca en el manejo de gas natural de manera eficiente.
Funciona con una presión de entrada que oscila entre 0,1 y 1,7 MPa.G y una temperatura de entrada de 40 ℃ , mientras que entrega una presión de escape de 1,7 a 25 MPa.G. Impulsado por un motor principal con una potencia de 400 kW, garantiza un rendimiento estable. Las dimensiones totales de la máquina son aproximadamente 8500 × 3200 × 2500 mm y todo
El peso de la máquina es de alrededor de 20 toneladas , lo que la hace adecuada para diferentes entornos de instalación.
Este compresor encuentra una extensa aplicación en los sistemas de gasoductos de gases urbanos para mantener la presión de suministro de gas, el equipo de gas doméstico como fuente de combustible, estaciones de reabastecimiento de combustible de GNC para el suministro de combustible del vehículo, inyección de pozos de petróleo para mejorar la recuperación del petróleo crudo y el afeitado máximo del tanque de almacenamiento para equilibrar el suministro y la demanda durante los períodos máximos de uso de gas.
El compresor cuenta con una alta eficiencia, lo cual es crucial para reducir el consumo de energía y mejorar la productividad operativa. Su fuerte confiabilidad garantiza una operación continua y estable en todas las condiciones de funcionamiento especificadas, minimizando el tiempo de inactividad y garantizando procesos de compresión de gas ininterrumpidos. El alto grado de automatización simplifica la operación, lo que permite una integración perfecta en varios sistemas.
Con menos piezas vulnerables, el compresor requiere un reemplazo y reparación menos frecuentes, reduciendo los costos de mantenimiento. Cuenta con baja vibración y bajo ruido, creando un ambiente de trabajo más cómodo. Estas características también contribuyen a una operación más fácil, ya que el rendimiento estable lo hace fácil de usar incluso para operadores menos experimentados.
El equipo principal y auxiliar del compresor está instalado en el trineo, asegurando una operación suave y confiable. Esta instalación general de trineo facilita enormemente el transporte y la instalación del compresor, ahorrando tiempo y esfuerzo durante el proceso de configuración. Ya sea que sea transportado por mar, aire o tierra, el diseño montado en trineo proporciona conveniencia.
Todos los componentes de la máquina están cuidadosamente diseñados, con el cuerpo hecho de fundición HT250, asegurando la durabilidad y la larga vida útil. El cilindro y el embalaje adoptan estructuras sin aceite, eliminando la necesidad de lubricación de aceite y reduciendo el riesgo de contaminación. La entrada del cilindro y los puertos de escape se organizan de manera ascendente y descendente para evitar el martillo líquido causado por la acumulación de líquidos dentro del cilindro, mejorando la seguridad operativa.
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
El compresor adopta el tipo D (tipo de equilibrio simétrico), lubricación sin aceite, lubricación sin aceite, tipo de pistón recíproco, compresión de 3 etapas de 2 filas de 2 filas y toda la unidad se suministra de manera modular.
El cárter del compresor está hecho de hierro fundido gris y tiene cuatro agujeros de diferentes diámetros para instalar portaobjetos, rodamientos y asientos de rodamiento. La parte inferior del cárter puede almacenar aceite lubricante para que el compresor lubrique; La superficie superior del cárter tiene una interfaz para instalar una placa de cubierta de entrada de combustible (puerto de respiración); Además, el cárter también tiene interfaces de repuesto como el puerto de drenaje de aceite, el puerto de observación del medidor de aceite, el puerto de inyección de aceite del asiento de los cojinetes y el puerto de medición de temperatura del aceite de instalación. El puerto de drenaje de aceite del cárter se ha conectado al exterior del compartimento y está equipado con una válvula de bola manual para la descarga de aceite del cárter.
El medio cuerpo del compresor es una estructura doble de medio cuerpo, lo que garantiza que el espacio del medio cuerpo sea mayor que una carrera, evitando que el aceite del compresor ingrese al cilindro desde el cárter, asegurando así que el aceite del compresor no contamine el medio. El material del cilindro del compresor es el acero de hierro fundido/forjado gris, y adopta un diseño de lubricación sin aceite, que no requiere lubricación de aceite. El material de la cabeza del cilindro es de hierro fundido/acero forjado, y las válvulas de aire están dispuestas axialmente en la cabeza del cilindro.
 |  |
El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |

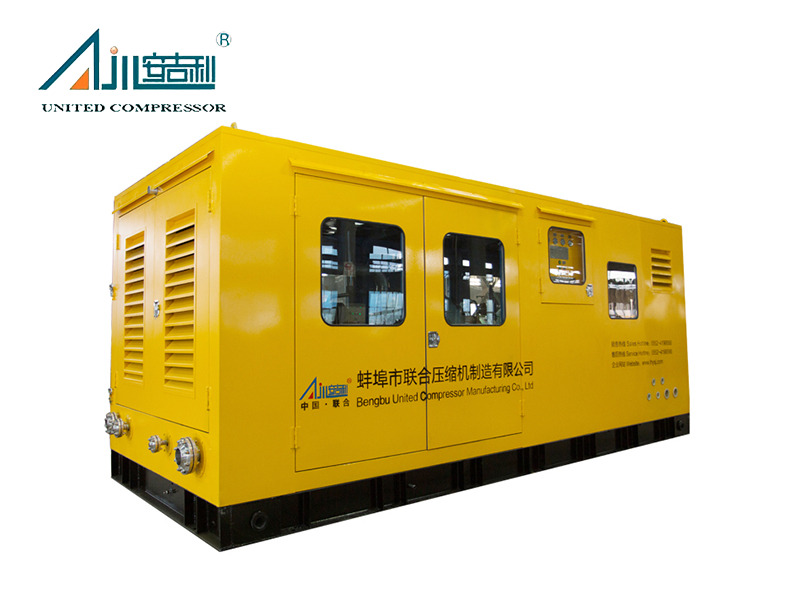

| Cabina de metal | Caja de madera | Cabina insonorizada |
Aplicaciones de los compresores de gas natural
Estaciones de Repostaje de GNC
Impulso del gasoducto
Compresión de gas en boca de pozo
Transmisión Industrial de Gas Natural
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | MPA de presión de escape | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | VW-3.5/1-18 | Gas natural | 420 | 1.8 | 55 | Coole de agua cerrada | D 4000 × 1800 × 2200 | 5000 | |
| 2 | DF-0.4/（2 ～ 6） -250 | Gas natural | 160 | 25 | 30 | Refrigerado por aire | 2800 × 1800 × 1500 | 3500 | |
| 3 | DFD-1.36/(30 ～ 50) -250 | Gas natural | 4167 | 25 | 315 | Refrigerado por aire | 8500 × 3700 × 4100 | 22000 | |
| 4 | DFW-3.7/(8 ～ 12) -52 | Gas natural | 2083 | 5.2 | 200 | Refrigerado por aire | 6000 × 3400 × 2300 | 15000 | |
| 5 | DFW-5.3/3-15 | Gas natural | 1100 | 1.5 | 90 | Refrigerado por aire | 6500 × 3000 × 2500 | 6000 | |
| 6 | DFWD-5.7/(0. 1 ～ 0.5) -40 | Gas natural | 75 ～ 365 | 4 | 90 | Refrigerado por aire | 7000 × 3400 × 2500 | 100000 | |
| 7 | DFWD-5/(1.5 ～ 3.6) -14.2 | Gas natural | 700 | 1.42 | 90 | Refrigerado por aire | 5000 × 3200 × 2200 | 6500 | |
| 8 | DW-9/3-35 | Gas natural | 2000 | 3.5 | 250 | Refrigerado por aire | 4800 × 4000 × 2000 | 13000 | |
| 9 | MFWD-7/(10 ～ 30) -35 | Gas natural | 6250 | 3.5 | 315 | Refrigerado por aire | 6300 × 3200 × 3200 | 16000 | |
| 10 | VF-1.4/(5 ～ 7) -250 | Gas natural | 500 | 25 | 110 | Refrigerado por aire | 5000 × 2400 × 2100 | 6800 | |
| 11 | VF-2.2/（0.5 ～ 0.7） -60 | Gas natural | 180 | 6 | 45 | Refrigerado por aire | 6000 × 2500 × 2400 | 8000 | |
| 12 | VWF-1.65/(25 ～ 35) -50 | Gas natural | 2500 | 5 | 90 | Refrigerado por aire | 4500 × 2500 × 2100 | 5500 | |
| 13 | VWF-11/（0.5 ～ 2） -14 | Gas natural | 1000 | 1.4 | 160 | Refrigerado por aire | 5200 × 2000 × 2200 | 6000 | |
| 14 | VWF-3.6/(0.05 ～ 0.2) -6 -6 | Gas natural | 800 | 0.6 | 90 | Refrigerado por aire | 5000 × 2200 × 2200 | 6000 | |
| 15 | VWF-8/（0.6 ～ 3） -12 | Gas natural | 1900 | 1.2 | 132 | Refrigerado por aire | 5800 × 2300 × 2450 | 7800 | |
| 16 | VWF-9/0.05-14 | Gas natural | 500 | 1.4 | 90 | Refrigerado por aire | 3800 × 2000 × 1600 | 3500 | |
| 17 | DFW-5.9/（0.4 ～ 1） -16 | Gas natural | 1330 | 1.6 | 250 | Enfriamiento mixto | 5000 × 3400 × 2000 | 12000 | |
| 18 | VWFD-7.5/(0.5 ～ 1) -3 | Gas natural | 20000 | 0.3 | 45 | Enfriamiento mixto | 4000 × 2300 × 2300 | 400 | |
| 19 | MFWD-6.0/(25 ～ 45) -45 | Gas natural | 20000 ～ 36000 | 4.5 | 250 | Enfriamiento mixto | 6500 × 3000 × 3200 | 17000 | |
| 20 | DW-2.8/(16 ～ 25) -50 | Gas natural | 2500 | 5.0 | 160 | Refrigerado por agua | 4300 × 3000 × 1600 | 7000 | |
| 21 | DW-3/15-52 | Gas natural | 2550 | 5.2 | 185 | Refrigerado por agua | 3800 × 3400 × 2300 | 9000 | |
| 22 | DW-4.9/(1.5 ～ 2.5) -22 | Gas natural | 700 | 2.2 | 110 | Refrigerado por agua | 3800 × 2700 × 1800 | 6000 | |
| 23 | DW-6.9/（7 ～ 15） -20 | Gas natural | 4000 | 2.0 | 160 | Refrigerado por agua | 3600 × 2300 × 1600 | 4500 | |
| 24 | DW-1.92/2.5-22 | Gas natural | 320 | 2.2 | 45 | Refrigerado por agua | 3200 × 3000 × 1700 | 3000 | |
| 25 | DW-7.6/1.5-25 | Gas natural | 1000 | 2.5 | 160 | Refrigerado por agua | 5200 × 3200 × 2200 | 10000 | |
| 26 | DWD-8/4-10 | Gas natural | 2100 | 1.0 | 110 | Refrigerado por agua | 5800 × 3300 × 2300 | 8800 | |
| 27 | MW-9.2/(1 ～ 17)-(17 ～ 25) | Gas natural | 2000 | 1.7 ～ 2.5 | 400 | Refrigerado por agua | 7200 × 3600 × 2100 | 21000 | |
| 28 | VW-8.4/(2 ～ 4) -20 | Gas natural | 1500 | 2 | 185 | Refrigerado por agua | 5500 × 2200 × 2700 | 6000 | |
| 29 | VW-9. 1/(0.05 ～ 0. 1) -5 型 | Gas natural | 500 | 0.5 | 55 | Refrigerado por agua | 3500 × 2200 × 1800 | 5000 | |
| 30 | ZW-1.6/（35 ～ 52）-(39 ～ 56) | Gas natural | 4000 | 3.9 ～ 5.6 | 37 | Refrigerado por agua | 3200 × 1700 × 1800 | 2500 | |
Este compresor se usa ampliamente en los sistemas de gasoductos urbanos para mantener la presión de suministro de gas, equipos de gas domésticos, como estufas y calentadores de agua como fuente de combustible (GNC), estaciones de reabastecimiento de combustible de GNC para proporcionar combustible para vehículos, inyección de pozos de petróleo para mejorar la recuperación de petróleo crudo y el afeitado de pico del tanque de almacenamiento para equilibrar el suministro y la demanda de los períodos máximos de uso de gas.
Sí, el compresor es un producto no estándar y proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes. This includes customization based on flow rate, purity, pressure, usage environment, main purpose, and other specific customer requirements, covering aspects such as structural form (D-type/M-type/S-type/W-type/V-type/Z-type), cooling method (water cooling/air cooling/mixed cooling), installation form (fixed/mobile/pry mounted/cabin type), and drive mode (motor Arranque/arranque del motor diesel).
El compresor ofrece varios métodos de enfriamiento, que incluyen enfriamiento de agua, enfriamiento de aire y enfriamiento mixto. Los clientes pueden elegir el método de enfriamiento más adecuado en función de su entorno operativo y requisitos específicos para garantizar un rendimiento óptimo.
El compresor puede ser transportado por mar, aire o tierra. Para el embalaje, las opciones incluyen cabina de metal, caja de madera y cabina insonorizada, asegurando el transporte y la protección seguros del equipo durante el tránsito.
¿Por qué elegir nuestros compresores alternativos de gas natural ?
Diseño resistente para funcionamiento continuo
Mecanizado, montaje y pruebas internos
Gabinete de control PLC con protección y monitoreo.
Cada unidad se prueba en condiciones de trabajo simuladas antes de la entrega.
