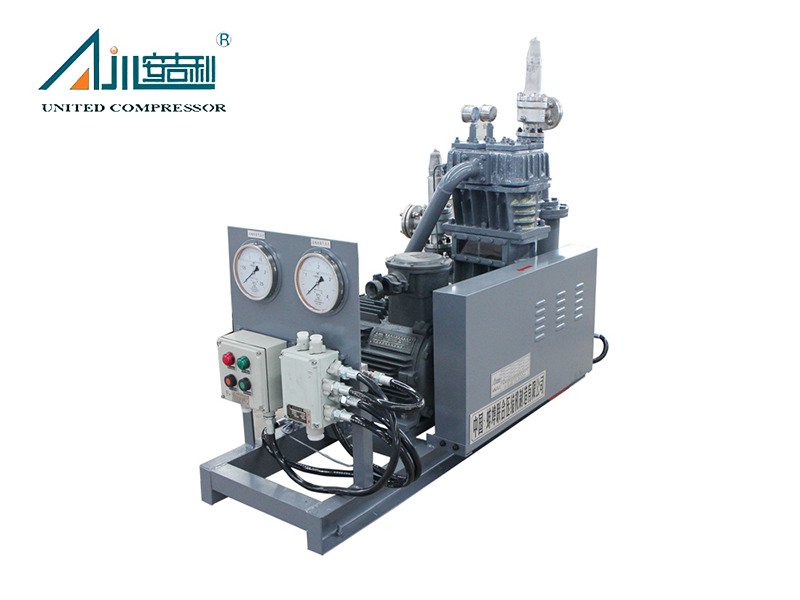

El compresor de gas licuado ZW-1.0 / 16-24 , fabricado por el compresor Bengbu United, es un equipo industrial de alto rendimiento diseñado para un manejo eficiente de sustancias volátiles y hirviendo. Como un líder compresor de gas licuado en el mercado, se destaca en aplicaciones que van desde la construcción urbana y el procesamiento de petróleo hasta la defensa, la minería del carbón, la ingeniería química, la metalurgia y las estaciones de gas licuada.
Este compresor está optimizado específicamente para el gas de amoníaco (con composición media en el%en mol), con una capacidad de procesamiento de 1.0m³/min , lo que lo hace ideal tanto para el transporte líquido como para la recuperación residual del gas de sustancias como propano, butano y buteno. Sus modelos variantes también pueden manejar el amoníaco propileno y líquido, ofreciendo versatilidad en diversas necesidades industriales.
Los parámetros operativos clave aseguran la confiabilidad: opera con una presión de entrada de 1.6MPA.G y una temperatura de entrada de ≤40 ℃ , mientras se entrega una presión de escape de 2.4MPA.G. Impulsado por un motor principal de 18.5kW , equilibra la potencia y la eficiencia, con dimensiones generales compactas de ~ 1300 × 800 × 1050 mm y un peso completo de la máquina de ~ 500 kg para una fácil instalación en varios entornos.
Diseñado para el rendimiento máximo, el compresor ZW-1.0 / 16-24 combina una alta eficiencia con una confiabilidad robusta. Su diseño minimiza la pérdida de energía, asegurando una operación constante incluso en entornos industriales exigentes. El sistema de automatización reduce la intervención manual, reduce el riesgo de error humano y mejora la estabilidad a largo plazo.
Con menos piezas vulnerables, este compresor requiere un mantenimiento mínimo, reduciendo los costos operativos. Sus bajos niveles de vibración y ruido (logrados a través de la ingeniería de precisión) crean un ambiente de trabajo más seguro y cómodo. Los operadores se benefician de los controles intuitivos, lo que hace que la operación y el mantenimiento sean directamente, incluso para equipos con capacitación técnica básica.
Los componentes principales y auxiliares están completamente integrados en una estructura montada en patines, asegurando una operación suave y estable. Este diseño simplifica el transporte y la instalación en el sitio, reduciendo el tiempo de configuración y los costos de mano de obra. Ya sea para instalaciones fijas o aplicaciones móviles, la configuración montada en Skid se adapta a la perfección a diferentes condiciones de trabajo.
Construido con una estructura de tipo D (equilibrio simétrico) , el compresor utiliza tecnología de lubricación sin agua y refrigerada a agua y un diseño de pistón recíproco con compresión de 2 filas de 2 filas y 3 etapas. El cárter, elaborado con hierro fundido gris, almacena aceite lubricante e incluye interfaces esenciales para el drenaje de aceite, el monitoreo de la temperatura y el mantenimiento.
Área de aplicación
El producto se usa ampliamente en construcción urbana, petróleo, defensa nacional, carbón, geología, industria química, metalurgia, fabricación de maquinaria, medicina, estaciones de servicio licuados y otros departamentos. Además, es adecuado para el transporte líquido y la recuperación de gas residual de sustancias bajas de ebullición y volátiles como propano, butano y buteno. Sus productos variantes se pueden usar para el transporte líquido y la recuperación de gases de propileno, amoníaco líquido, etc.
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
El compresor adopta el tipo D (tipo de equilibrio simétrico), lubricación sin aceite, lubricación sin aceite, tipo de pistón recíproco, compresión de 3 etapas de 2 filas de 2 filas y toda la unidad se suministra de manera modular.
El cárter del compresor está hecho de hierro fundido gris y tiene cuatro agujeros de diferentes diámetros para instalar portaobjetos, rodamientos y asientos de rodamiento. La parte inferior del cárter puede almacenar aceite lubricante para que el compresor lubrique; La superficie superior del cárter tiene una interfaz para instalar una placa de cubierta de entrada de combustible (puerto de respiración); Además, el cárter también tiene interfaces de repuesto como el puerto de drenaje de aceite, el puerto de observación del medidor de aceite, el puerto de inyección de aceite del asiento de los cojinetes y el puerto de medición de temperatura del aceite de instalación. El puerto de drenaje de aceite del cárter se ha conectado al exterior del compartimento y está equipado con una válvula de bola manual para la descarga de aceite del cárter.
El medio cuerpo del compresor es una estructura doble de medio cuerpo, lo que garantiza que el espacio del medio cuerpo sea mayor que una carrera, evitando que el aceite del compresor ingrese al cilindro desde el cárter, asegurando así que el aceite del compresor no contamine el medio. El material del cilindro del compresor es el acero de hierro fundido/forjado gris, y adopta un diseño de lubricación sin aceite, que no requiere lubricación de aceite. El material de la cabeza del cilindro es de hierro fundido/acero forjado, y las válvulas de aire están dispuestas axialmente en la cabeza del cilindro.
 |  |

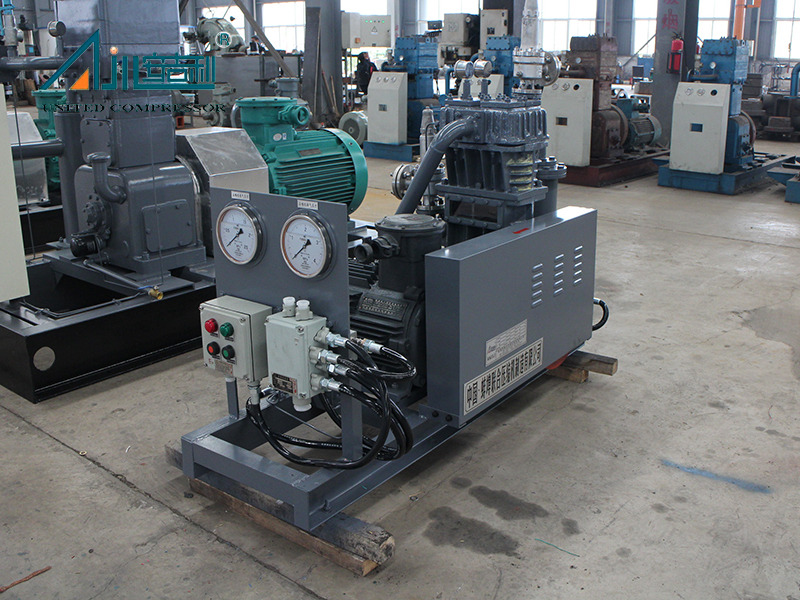

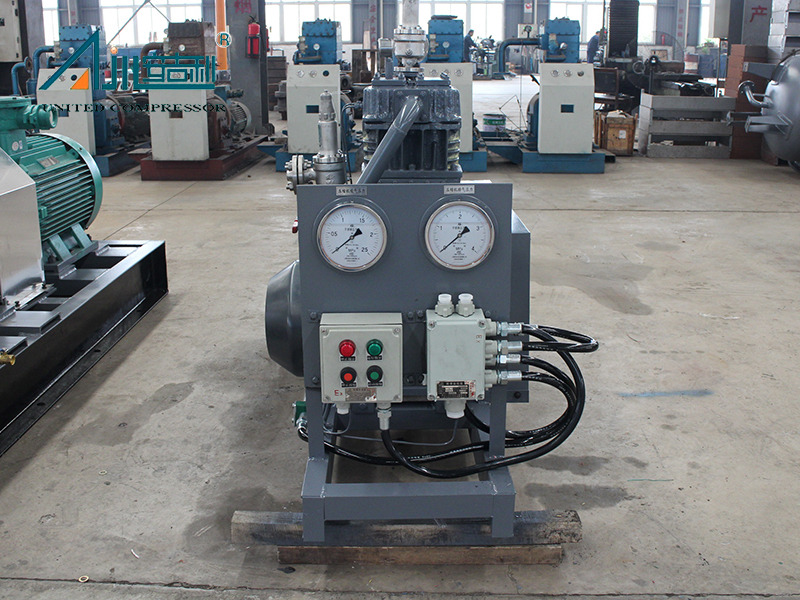

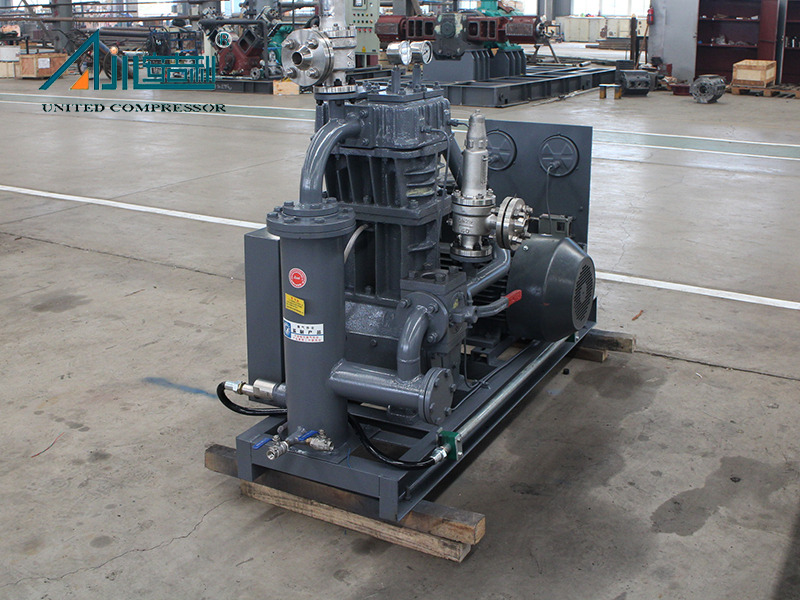

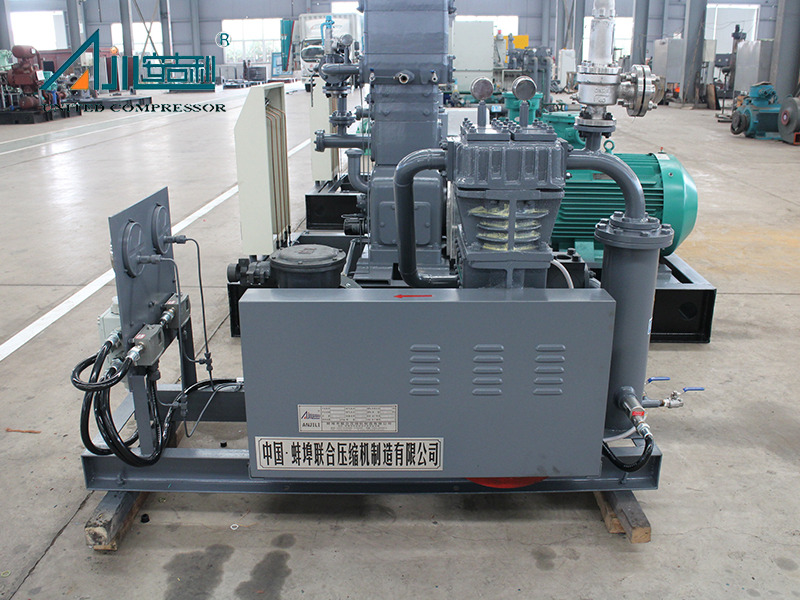

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape MPA （g) |  Energía del motor (KW) | metanfetamina | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | ZW-0.8/（4.5 ～ 15）-（12.5 ～ 23） | Amoníaco industrial | 0.8 | 1.25 ～ 2.3 | 15 | Refrigerado por aire | 1650 × 650 × 1050 | 550 | |
| 2 | ZW-0.8/10-16 | Isobutano | 0.8 | 1.6 | 11 | Refrigerado por aire | 1650 × 650 × 1150 | 450 | |
| 3 | ZW-0.8/10-16 | Gas licuado | 0.8 | 1.6 | 11 | Refrigerado por aire | 1750 × 900 × 1250 | 1200 | |
| 4 | ZW-0.8/16-24 | Gas amoníaco | 0.8 | 2.4 | 15 | Refrigerado por aire | 1800 × 950 × 1250 | 1300 | |
| 5 | ZW-1.0/（1 ～ 10）-（5 ～ 14） | Cloruro de metileno | 1.0 | 0.5 ～ 1.4 | 15 | Refrigerado por aire | 1700 × 850 × 1050 | 600 | |
| 6 | ZW-1.0/（1 ～ 6）-（4 ～ 9） | Dimetilamina | 1.0 | 0.4 ～ 0.9 | 15 | Refrigerado por aire | 1700 × 850 × 1050 | 600 | |
| 7 | ZW-1. 1/10-15 | Gas amoníaco | 1.1 | 1.5 | 15 | Refrigerado por aire | 1700 × 850 × 1100 | 700 | |
| 8 | ZW-1. 1/10-16 | Gas licuado | 1.1 | 1.6 | 15 | Refrigerado por aire | 1800 × 950 × 1250 | 1300 | |
| 9 | ZW-1. 1/16-24 | Gas amoníaco | 1.1 | 2.4 | 22 | Refrigerado por aire | 1650 × 850 × 1050 | 750 | |
| 10 | ZW-1. 1/16-24 | Gas amoníaco | 1.1 | 2.4 | 22 | Refrigerado por aire | 1850 × 950 × 1300 | 1400 | |
| 11 | ZW-1.5/10-16 | Gas licuado | 1.5 | 1.6 | 22 | Refrigerado por aire | 1850 × 950 × 1300 | 1400 | |
| 12 | ZW-1.5/16-24 | Gas amoníaco | 1.5 | 2.4 | 30 | Refrigerado por aire | 1900 × 980 × 1300 | 1500 | |
| 13 | ZW-2.0/10-16 | Isobutileno | 2.0 | 1.6 | 36 | Refrigerado por aire | 1900 × 900 × 1200 | 900 | |
| 14 | ZW-3.0/10-16 | Gas licuado | 3.0 | 1.6 | 45 | Refrigerado por aire | 2200 × 1400 × 1750 | 2000 | |
| 15 | DW-3.0/10-15 | Gas amoníaco | 3.0 | 1 ～ 1.5 | 45 | Refrigerado por agua | D3200 × 2200 × 1700 | 3500 | |
| 16 | PW-2.2/(3.98 ～ 14.6)-(7.5 ～ 18. 1) | Gas amoníaco | 2.2 | 0.75 ～ 1.8 | 30 | Refrigerado por agua | 2300 × 1500 × 1800 | 2500 | |
| 17 | VW-6.0/10-16 | Gas licuado | 6.0 | 1.6 | 75 | Refrigerado por agua | D 2800 × 1700 × 1700 | 3000 | |
| 18 | VW-8.0/10-16 | Gas licuado | 8.0 | 1.6 | 110 | Refrigerado por agua | D 2800 × 1800 × 1800 | 4500 | |
| 19 | ZW-0.5/（3.5 ～ 5.8）-（7.2 ～ 9.5） | Metilamina | 0.5 | 0.72 ～ 0.95 | 7.5 | Refrigerado por agua | 1650 × 700 × 1100 | 700 | |
| 20 | ZW-0.8/（0 ～ 3.5）-（3 ～ 6.5） | Cloruro de vinilo | 0.8 | 0.3 ～ 0.65 | 11 | Refrigerado por agua | 1650 × 650 × 1150 | 650 | |
| 21 | ZW-0.8/(2 ～ 15) -20 | Propano | 0.8 | 2.0 | 22 | Refrigerado por agua | D 3000 × 1800 × 2400 | 3500 | |
| 22 | ZW-0.8/3-8 | n-butano | 0.8 | 0.3 ～ 0.8 | 11 | Refrigerado por agua | 1650 × 850 × 1050 | 600 | |
| 23 | ZW-1.0/3-6 | Pentano | 1.0 | 0.3 ～ 0.6 | 11 | Refrigerado por agua | 1700 × 850 × 1050 | 650 | |
| 24 | ZW-1. 1/10-16 | Propano | 1.1 | 1.6 | 18.5 | Refrigerado por agua | 1700 × 650 × 1100 | 600 | |
| 25 | ZW-1. 1/7-14 | Propano | 1.1 | 0.7 ～ 1.4 | 15 | Refrigerado por agua | 1700 × 650 × 1100 | 600 | |
| 26 | ZW-1.5/10-16 | Propileno | 1.5 | 11.6 | 22 | Refrigerado por agua | D 2200 × 1600 × 1600 | 1500 | |
| 27 | ZW-1.5/16-24 | Propileno | 1.5 | 2.4 | 30 | Refrigerado por agua | D 2300 × 1600 × 1650 | 1500 | |
| 28 | ZW-2.0/10-16 | Gas licuado | 2.0 | 1.6 | 30 | Refrigerado por agua | 1900 × 980 × 1300 | 1500 | |
| 29 | ZW-2.0/16-24 | Gas licuado | 2.0 | 2.4 | 37 | Refrigerado por agua | 1900 × 100 × 1350 | 1600 | |
| 30 | ZW-3.0/7-12 | Gas licuado | 3.0 | 1.2 | 45 | Refrigerado por agua | D 2200 × 1000 × 1200 | 1600 | |
Caso de proyecto
 |  |  |

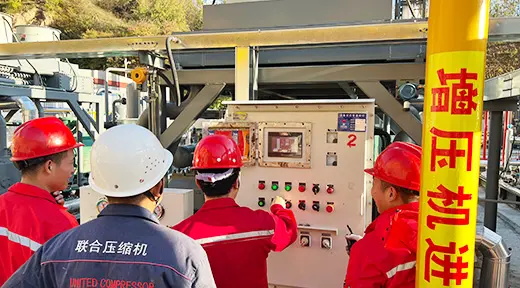

| Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom | Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Beijing Hongke Qingneng Technology Co., Ltd. Compresor de gas asociado para el proyecto Shanxi Yan'an 60000 M3 |
Diseñado principalmente para gas amoníaco , maneja eficientemente el transporte de líquidos y la recuperación de gas residual de sustancias de bajo hazmas como propano, butano y buteno. Los modelos variantes extienden la compatibilidad al amoníaco propileno y líquido.
Cuenta con una capacidad de procesamiento , de presión de entrada de 1.0m³/min de 1.6mpa.g , Temperatura de entrada de ≤40 ℃ , Presión de escape de 2.4MPA.g , y un motor principal de 18.5kW . Su tamaño compacto ( 1300 × 800 × 1050 mm ) y 500 kg de peso optimizan el uso del espacio.
Sí. Bengbu United Compressor proporciona soluciones personalizadas basadas en la velocidad de flujo, la pureza, la presión, el entorno de trabajo y los requisitos únicos del cliente. Las personalizaciones incluyen formas estructurales, métodos de enfriamiento, tipos de instalación y modos de accionamiento.
