Trans-C4H8-0.12, CIS-C4H8-0.07, Butene-4-0.3, Isobutano-0.15, N-Butano-0.31
Destilado de gasolina -0.03, nitrógeno -0.02;
Caudal de inhalación: 2000m ³/h (mínimo de 300 m ³/h)
Temperatura de entrada: 60 ℃
Presión de admisión: 0.11MPA. A
Presión de escape: 0.9MPA. A
Potencia del motor principal: 250kw
Dimensiones generales de la máquina: Aproximadamente 6800 × 3200 × 2350 mm
Peso de la máquina entera: Aproximadamente 18T
| Cantidad: | |
|---|---|

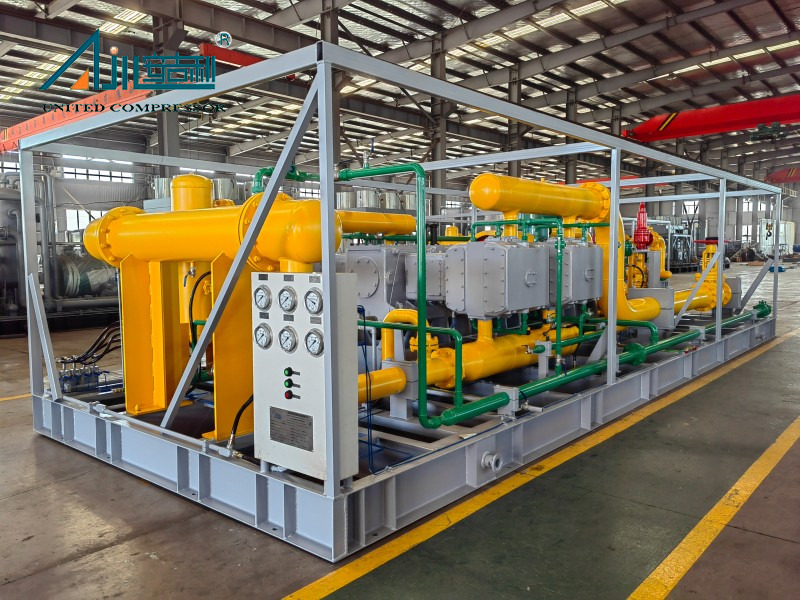

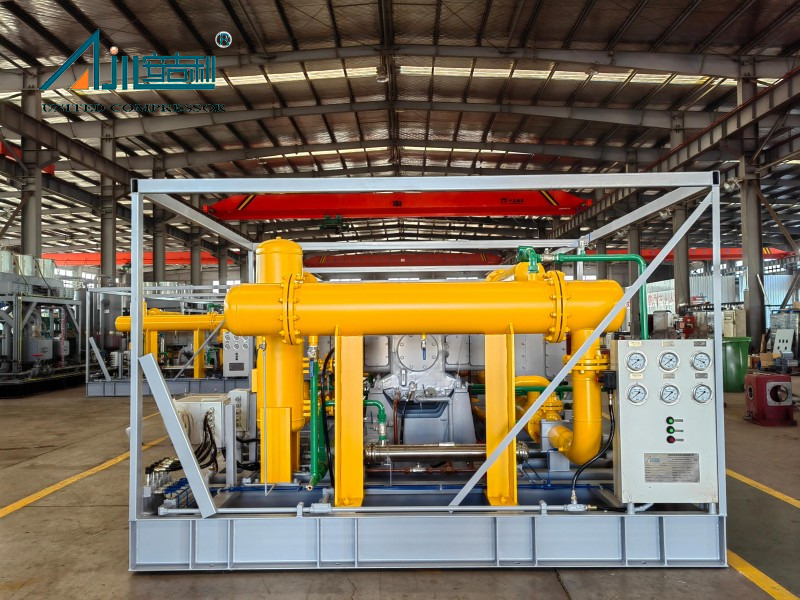

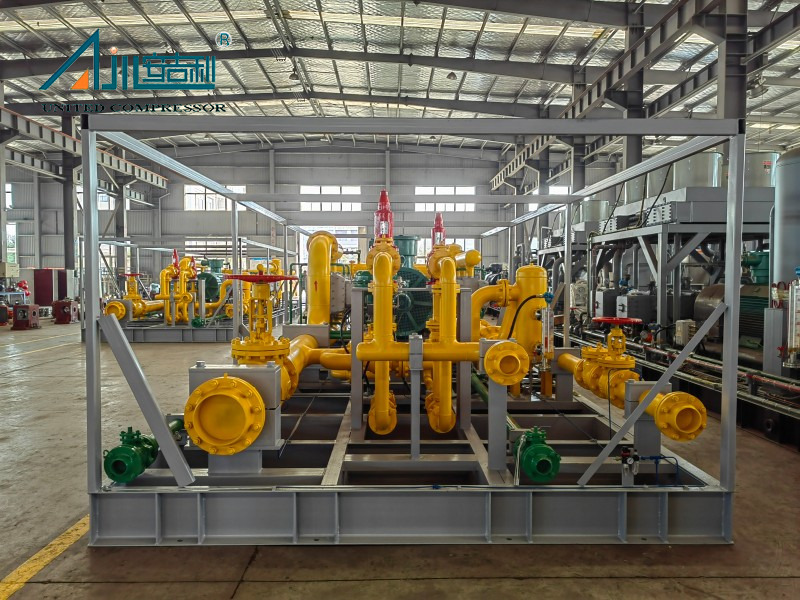

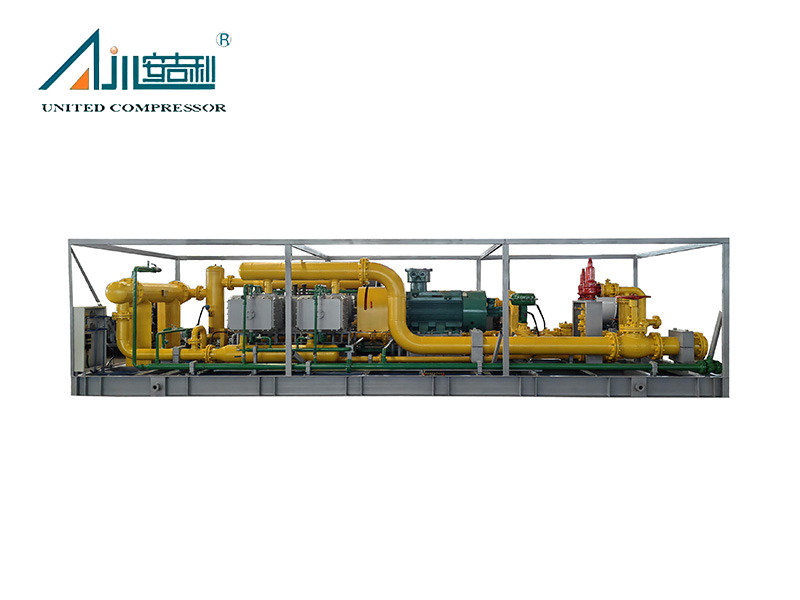

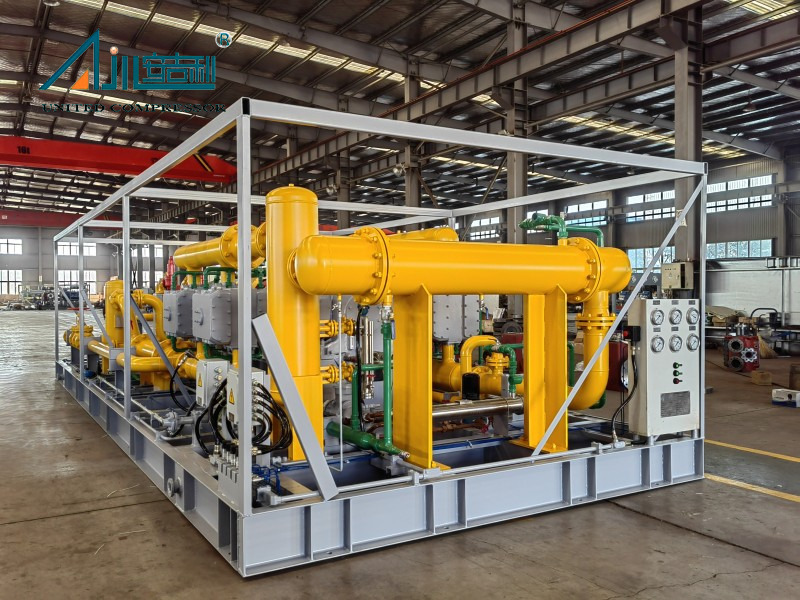

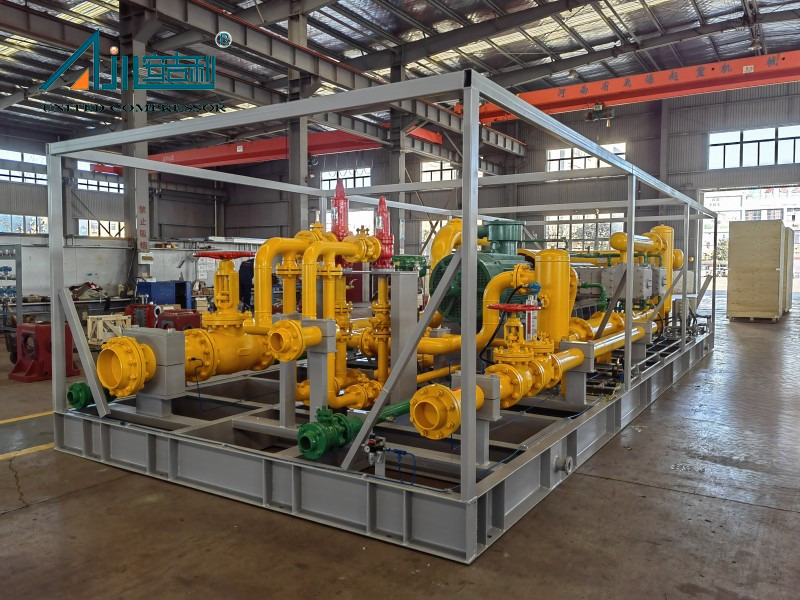

El compresor de gas especial MW-33.4 0.1-8 es una solución industrial de alto rendimiento diseñada por Bengbu United Compressor, un fabricante líder con sede en China. Diseñado para manejar mezclas de gas complejas, este compresor sobresale en el procesamiento de un rango de componentes que incluyen trans-C4H8 (0.12), cis-c4h8 (0.07), buteno-4 (0.3), isobutano (0.15), n-butano (0.31), destilados de gasolina (0.03) y nitrógeno (0.02), lo que lo hace a versatilios de diversas.
Los parámetros operativos clave establecen este compresor: cuenta con un caudal de inhalación de 2000m³/h (mínimo 300m³/h) , funciona a una temperatura de entrada de 60 ℃ , con una presión de admisión de 0.11mpa.a y presión de escape de 0.9mpA.A. Alimentado por un motor principal de 250kW , combina un rendimiento robusto con un diseño compacto, con dimensiones generales de aproximadamente 6800 × 3200 × 2350 mm y un peso total de alrededor de 18T.
Ideal para el tratamiento de gas asociado al campo de petróleo y gas, la presurización de materias primas petroquímicas, la gobernanza ambiental y el suministro de combustible industrial, el compresor de gas especial MW-33.4 0.1-8 está construido para mejorar la eficiencia, reducir las emisiones y garantizar el manejo de gas estable en procesos industriales críticos.
Equipado con una estructura simétrica de tipo M balanceada de cuatro columnas y tecnología diferencial de compresión de dos etapas, el compresor ofrece un rendimiento consistente y eficiente en energía. Su sistema de lubricación sin aceite refrigerado por agua, combinado con un motor a prueba de explosión de 250kW (ExdiiBT4) , garantiza una operación confiable incluso en entornos duros como desiertos o ubicaciones en alta mar. La integración de Siemens Smart-200 PLC para el monitoreo en tiempo real de los parámetros de temperatura, presión y vibración mejora aún más la estabilidad operativa.
Una característica destacada es su contribución a la gobernanza ambiental: el compresor minimiza las emisiones de la bengala, con emisiones de VOC ≤ 3% , alineándose con estrictas regulaciones ambientales. Esto lo convierte en una opción sostenible para las industrias con el objetivo de reducir su huella de carbono mientras mantiene la productividad.
Diseñado con la facilidad de uso en mente, el compresor tiene menos piezas vulnerables, baja vibración y niveles de ruido reducidos, simplificando la operación y el mantenimiento diarios. El sistema de autocrutal, formado por anillos de guía PTFE y anillos de pistón, elimina la necesidad de suministro de aceite externo, reduciendo la frecuencia y los costos de mantenimiento.
El equipo principal y auxiliar está completamente integrado en una base montada en patines, asegurando una operación suave y confiable. Este diseño montado en el patio facilita el transporte fácil y la instalación en el lugar, ahorrar tiempo y mano de obra. Las interfaces de brida cumplen con el estándar HG/T20592-2009, asegurando la compatibilidad con los sistemas industriales existentes.
Backed by advanced technology, the compressor holds multiple patents, including a piston rod thread protective sleeve (ZL 2017 2 1907021.7), a piston ring support device (ZL 2018 2 0294776.2), a range piston for symmetrical balanced compressors (ZL 2017 2 190177.0), and an integrated long-short double compartment (ZL 2018 2 0294762.0), validando su excelencia en ingeniería.
Área de aplicación
El compresor de gas mixto es adecuado para:
Tratamiento de gas asociado a campo de petróleo y gas: recuperación de gas flash de baja presión para mejorar la tasa de recuperación
Presurización química de materia prima: adecuada para transportar materias primas petroquímicas como buteno/butano
Gobernanza ambiental: reduzca las emisiones de la bengala, las emisiones de VOC ≤ 3%
Suministro de combustible industrial: proporcionar fuente de gas estable para calderas/hornos de calefacción
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
El compresor adopta el tipo D (tipo de equilibrio simétrico), lubricación sin aceite, lubricación sin aceite, tipo de pistón recíproco, compresión de 3 etapas de 2 filas de 2 filas y toda la unidad se suministra de manera modular.
El cárter del compresor está hecho de hierro fundido gris y tiene cuatro agujeros de diferentes diámetros para instalar portaobjetos, rodamientos y asientos de rodamiento. La parte inferior del cárter puede almacenar aceite lubricante para que el compresor lubrique; La superficie superior del cárter tiene una interfaz para instalar una placa de cubierta de entrada de combustible (puerto de respiración); Además, el cárter también tiene interfaces de repuesto como el puerto de drenaje de aceite, el puerto de observación del medidor de aceite, el puerto de inyección de aceite del asiento de los cojinetes y el puerto de medición de temperatura del aceite de instalación. El puerto de drenaje de aceite del cárter se ha conectado al exterior del compartimento y está equipado con una válvula de bola manual para la descarga de aceite del cárter.
El medio cuerpo del compresor es una estructura doble de medio cuerpo, lo que garantiza que el espacio del medio cuerpo sea mayor que una carrera, evitando que el aceite del compresor ingrese al cilindro desde el cárter, asegurando así que el aceite del compresor no contamine el medio. El material del cilindro del compresor es el acero de hierro fundido/forjado gris, y adopta un diseño de lubricación sin aceite, que no requiere lubricación de aceite. El material de la cabeza del cilindro es de hierro fundido/acero forjado, y las válvulas de aire están dispuestas axialmente en la cabeza del cilindro.
 |  |
El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape MPA （g) | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) |
| 1 | DWF-12.4/（9 ～ 12） -14 | Dióxido de carbono | 6400 | 1.4 | 185 | Refrigerado por aire | 6000 × 2700 × 2200 | 10000 |
| 2 | VWF-2.86/5-16 | Nitrógeno | 895 | 1.6 | 55 | Refrigerado por aire | 3200 × 2200 × 1750 | 3500 |
| 3 | ZWF-0.96/5 | Cloruro de hidrógeno | 55 | 0.5 | 11 | Refrigerado por aire | 2000 × 1500 × 2000 | 1000 |
| 4 | DFW-1. 13/0.3-34 | Vapor flash | 75 | 0.03 ～ 3.4 | 18.5 | Refrigerado por aire | 4500 × 3200 × 2150 | 5600 |
| 5 | DFW-6.5/(0 ～ 0.5) -10 | Gas asociado | 50 ～ 100 | 1 | 75 | Refrigerado por aire | 3500 × 2800 × 1850 | 4500 |
| 6 | DFW-4.2/(0.2 ～ 1.5) -12 | PANTANO | 260 ～ 540 | 1.2 | 55 | Refrigerado por aire | 3500 × 3000 × 2000 | 5500 |
| 7 | DW-2.45/(6 ～ 7) -100 | Monóxido de carbono | 900 | 10 | 160 | Enfriamiento mixto | 6500 × 3200 × 1700 | 10000 |
| 8 | DW-9.8/0.5-7.25 | Cloruro de metileno | 3.5 | 0.725 | 160 | Enfriamiento mixto | 5200 × 3000 × 2350 | 8000 |
| 9 | DW-8.6/(0 ～ 0.2) -8 | Clorometano | 436 | 0.8 | 75 | Enfriamiento mixto | 3200 × 2400 × 1600 | 4500 |
| 10 | DW-2.4/2.5-11H | Elium Recovery GA | 450 | 1.1 | 37 | Enfriamiento mixto | 3000 × 2500 × 1800 | 3000 |
| 11 | DW-14/(0 ～ 0.2) -25 | Gas de materia prima | 800 | 2.5 | 160 | Refrigerado por agua | 4800 × 3200 × 1915 | 10000 |
| 12 | VW-8/18 | Fluoruro de vinilideno | 418 | 1.8 | 75 | Refrigerado por agua | 3700 × 2000 × 1700 | 4500 |
| 13 | VWD-3.2/(0 ～ 0.2) -40 | Biogás | 230 | 4.0 | 45 | Refrigerado por agua | 6000 × 2500 × 2650 | 8000 |
| 14 | VW-9/6 | Cloruro de etilo | 470 | 0.6 | 55 | Refrigerado por agua | 2800 × 1720 × 1700 | 3500 |
| 15 | DW-2.4/(18 ～ 25) -50 | Gas de materia prima | 2900 | 5.0 | 160 | Refrigerado por agua | 4300 × 3000 × 1540 | 4500 |
| 16 | VW-5.6/（0 ～ 6） -6 | Isobutileno | 1650 | 0.6 | 45 | Refrigerado por agua | 2900 × 1900 × 1600 | 3500 |
| 17 | VW-3.8/3.5 | Gases mixtos | 200 | 0.35 | 18.5 | Refrigerado por agua | 2200 × 1945 × 1600 | 2000 |
| 18 | ZW-1.7/3.5 | Cloruro de vinilo | 100 | 0.35 | 15 | Refrigerado por agua | 2700 × 1600 × 2068 | 2000 |
| 19 | VW-0.85/(0 ～ 14) -40 | Refrigerante | 300 | 4.0 | 55 | Refrigerado por agua | 4500 × 2300 × 1780 | 5500 |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | Amoníaco | 2700 | 1.6 ～ 2.4 | 75 | Refrigerado por agua | 3200 × 2000 × 1700 | 3500 |
| 21 | DW-5/7 | Clorometano | 355 | 0.7 | 37 | Refrigerado por agua | 3500 × 2600 × 1700 | 4000 |
| 22 | DW-9.2/3 | gas en condensable | 653 | 0.3 | 45 | Refrigerado por agua | 3500 × 3200 × 1680 | 6800 |
| 23 | DW-16/(2.8 ～ 3.2) -7.6 | Gas rico en carbono | 3000 ～ 3400 | 0.76 | 132 | Refrigerado por agua | 4500 × 3400 × 2750 | 12000 |
| 24 | DWD-2.9/20-50 | Gas de pozo | 3334 | 2.0 ～ 5.0 | 185 | Refrigerado por agua | 6000 × 3500 × 3000 | 14000 |
| 25 | DW-4/0.5-4 | -Pentadieneno, nitrogen | 300 | 0.4 | 30 | Refrigerado por agua | 3000 × 2800 × 1700 | 3500 |
| 26 | DW-8.7/0.02-15 | Gas cola | 500 | 1.5 | 90 | Refrigerado por agua | 4500 × 3000 × 1800 | 10000 |
| 27 | DW-8.8/0.2-6 | Gas de desorción | 450 | 0.6 | 75 | Refrigerado por agua | 4000 × 3000 × 2150 | 8000 |
| 28 | DW-1.3/0.2-18 | Metafluoroetileno | 80 | 1.8 | 18.5 | Refrigerado por agua | 3500 × 2500 × 1570 | 3500 |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonocloroeth | 887 | 1.8 | 132 | Refrigerado por agua | 5500 × 3200 × 2500 | 14000 |
| 30 | DW-2.9/5 | Gas | 206 | 0.5 | 22 | Refrigerado por agua | 3200 × 2800 × 1800 | 3000 |
Este compresor es ampliamente aplicable en:
· Tratamiento de gas asociado al campo de petróleo y gas (recuperando gas flash de baja presión para mejorar las tasas de recuperación);
· Industrias petroquímicas (presurizando materias primas como buteno y butano);
· Protección ambiental (reducción de emisiones de destellos);
· Suministro de combustible industrial (proporcionando fuentes de gas estables para calderas y hornos de calefacción).
Sí, como producto no estándar, es totalmente personalizable según los requisitos del cliente. Las opciones incluyen:
· Formas estructurales: D-Type, M-Type, S-Type, W-Type, V-Type, Z-Type;
· Métodos de enfriamiento: enfriamiento de agua, enfriamiento de aire, enfriamiento mixto;
· Formularios de instalación: fijo, móvil, montado en patín, tipo cabina;
· Modos de accionamiento: motores o motores diesel.
El compresor presenta una potencia del motor principal de 250kW , con dimensiones generales de aproximadamente 6800 × 3200 × 2350 mm y un peso total de alrededor de 18T . Funciona a una presión de admisión de 0.11MPA.A y presión de escape de 0.9MPA.A , con una temperatura de entrada de 60 ℃.
Las opciones de transporte incluyen mar, aire o tierra. Las soluciones de embalaje son personalizables, con opciones como cabañas de metal, cajas de madera y cabañas insonorizadas, asegurando una entrega segura independientemente del destino.
Sí, se adhiere a los estándares industriales (por ejemplo, las interfaces de brida cumplen con HG/T20592-2009) y posee múltiples patentes chinas, lo que refleja su cumplimiento con los requisitos de calidad y seguridad. El motor a prueba de explosión (Exdiibt4) garantiza además que cumple con los estándares del medio ambiente peligrosos.
El compresor de gas especial MW-33.4 0.1-8 combina tecnología de punta, flexibilidad de personalización y responsabilidad ambiental, lo que lo convierte en una opción principal para las industrias que requieren soluciones de compresión de gas confiables. Póngase en contacto con Bengbu United Compressor para consultas o citas a medida.
