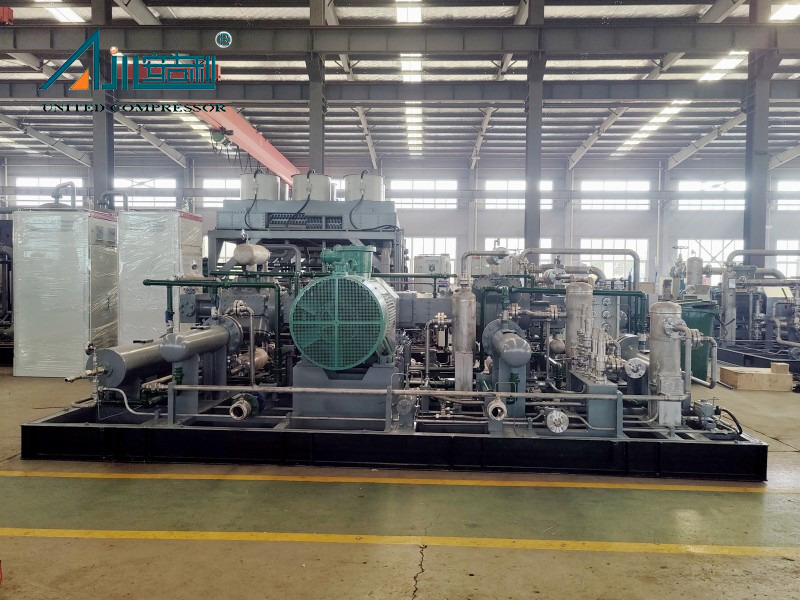

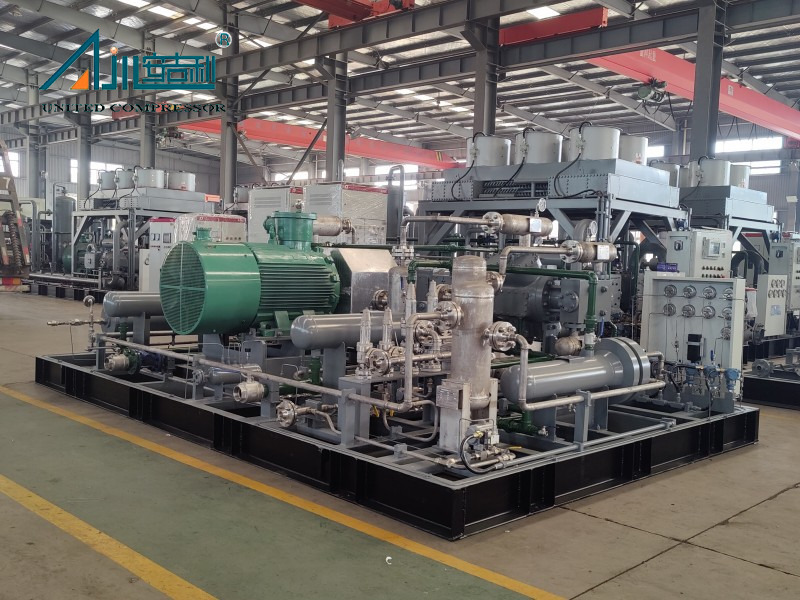

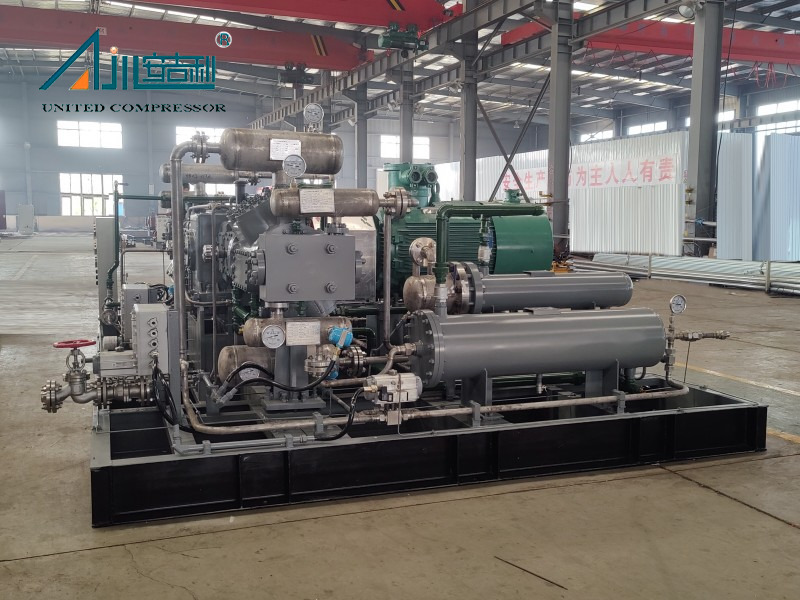

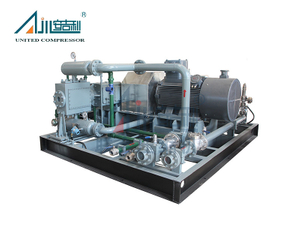

El compresor de hidrógeno DW-1.6/(8 ~ 12) -120 es un compresor de pistón recíproco de alto rendimiento diseñado específicamente para una compresión de hidrógeno eficiente y confiable. Es adecuado para una variedad de aplicaciones industriales, incluida la infraestructura de reabastecimiento de combustible de hidrógeno, el impulso de hidrógeno de procesos químicos, los sistemas de almacenamiento de hidrógeno de alta presión y los escenarios de suministro de gas industrial, lo que garantiza una operación estable incluso en entornos de trabajo exigentes.
Los parámetros técnicos clave definen sus capacidades de rendimiento: utiliza hidrógeno como medio de compresión, con una capacidad de procesamiento de 740 ~ 1000 nm³/h (cumpliendo 800 nm³/h a 0.85 MPa como punto de diseño). La presión de entrada varía de 0.8 a 1.2 MPa.g (con temperatura de entrada a temperatura ambiente), y la presión de escape alcanza 12 MPa.g. Impulsado por un motor principal de 160 kW (Modelo: YBBP-355M1-6), el compresor tiene una dimensión general de aproximadamente 5800 × 3000 × 2300 mm y un peso total de alrededor de 8,5 t . Su diseño montado en skid permite una fácil instalación e integración en los diseños industriales existentes.
Este compresor es parte de una línea de productos especializada centrada en el manejo de hidrógeno. Si bien se adapta para el rango de flujo de 740 ~ 1000 nm³/hy una alta presión de escape de 12 MPa .
El compresor de hidrógeno DW-1.6/(8 ~ 12) -120 cuenta con una excelente estabilidad y durabilidad, soportada por un diseño estructural meticuloso. Adopta una estructura de tipo D (balanceada simétrica) con dos filas y cuatro etapas de compresión, lo que reduce efectivamente la vibración mecánica (que cumple con el estándar GB/T7777-2021) y el ruido (cumplen con el requisito GB/T4980-2003). El sistema de enfriamiento de agua abierto enfría los cilindros, el embalaje y el medio comprimido, asegurando un funcionamiento estable incluso durante el trabajo continuo a largo plazo. Los componentes clave, como el cigüeñal forjado 45# (con cigüeñales endurecidos por inducción) y la varilla de pistón 42CRMO (con superficie nitriada y una dureza mínima de HRC60), extienden significativamente la vida útil del equipo.
Una ventaja central de este compresor es su diseño de lubricación sin aceite, que es crucial para mantener la pureza de hidrógeno. Cuenta con una estructura de doble cuerpo mediano, donde el espacio del cuerpo medio excede una carrera, evitando que el aceite del cárter ingrese a los cilindros y contamina el medio de hidrógeno. Los cilindros (primera y segunda etapas: hierro fundido dúctil; tercera y cuarta etapas: parlantes) y el embalaje (materiales especiales llenos de politetrafluoroetileno) adoptan un diseño sin aceite, eliminando la necesidad de lubricación por inyección de aceite. Esto garantiza que el hidrógeno comprimido cumpla con los requisitos de alta pureza, lo que hace que el compresor sea adecuado para aplicaciones como celdas de combustible donde la contaminación media está estrictamente prohibida.

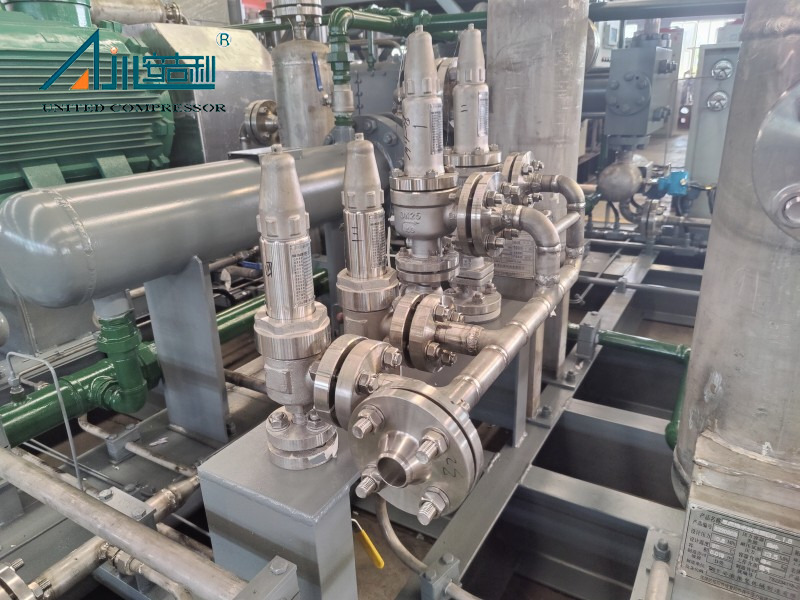

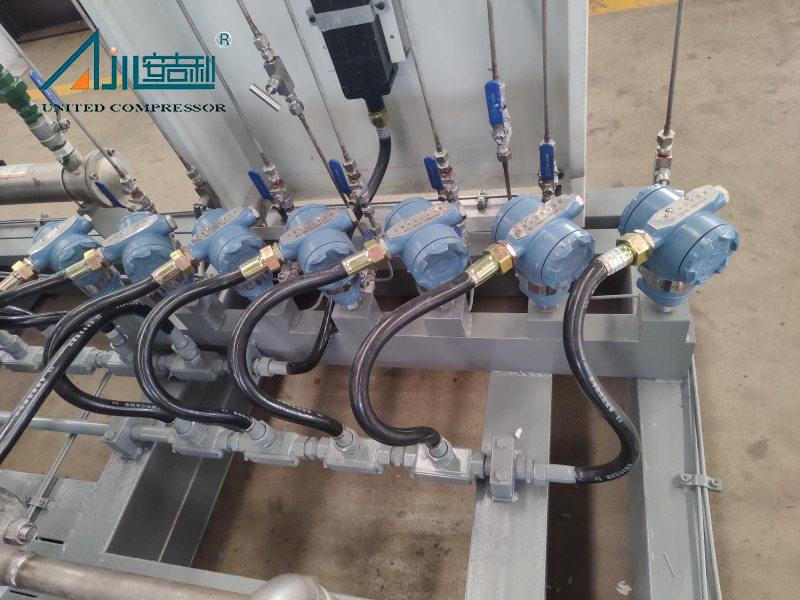

El compresor está equipado con un sistema de control sofisticado para una operación inteligente y segura. El gabinete de control de la unidad integra un Siemens Smart-200 PLC y una pantalla táctil Weinview Color de 7 pulgadas, admitiendo el inicio de conversión de frecuencia para evitar el impacto en el motor. Se reserva una interfaz de comunicación RS485 (utilizando el protocolo Modbus-RTU) para la conexión al sistema DCS del usuario, lo que permite una operación desatendida. Además, el compresor proporciona una protección de seguridad integral: realiza un monitoreo en tiempo real y ofrece protección de alarma/apagado para sobrecarga del motor/cortocircuito, presión de aceite lubricante, presión del agua de enfriamiento, presión de entrada, presión de escape de varias etapas y temperatura de escape de varias etapas, garantizando una operación segura y confiable.
Área de aplicación
Los compresores de hidrógeno son esenciales en la cadena de la industria del hidrógeno. Con su alta presión de escape de 12 MPa y alta presión de lubricación sin aceite, el compresor de hidrógeno DW-1.6/(8 ~ 12) -120 juega un papel clave en múltiples escenarios. En el almacenamiento de hidrógeno de alta presión, comprime el hidrógeno a 12 MPa. En procesos químicos, aumenta el hidrógeno de baja presión (0.8 ~ 1.2 MPa.g) a la alta presión requerida para las reacciones, como los procesos de hidrogenación. En el nuevo campo de energía, se puede utilizar en instalaciones de soporte de estaciones de reabastecimiento de combustible de hidrógeno, proporcionando una fuente de hidrógeno de alta presión estable para vehículos con celdas de combustible (después de coincidir con los sistemas de regulación de presión posterior). Su integración montado en el patio y su estricto cumplimiento de los estándares a prueba de explosión (Grado a prueba de explosión motor: Exdiict4) también lo hacen adecuado para entornos industriales peligrosos que requieren un manejo seguro de hidrógeno.
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
 |  |

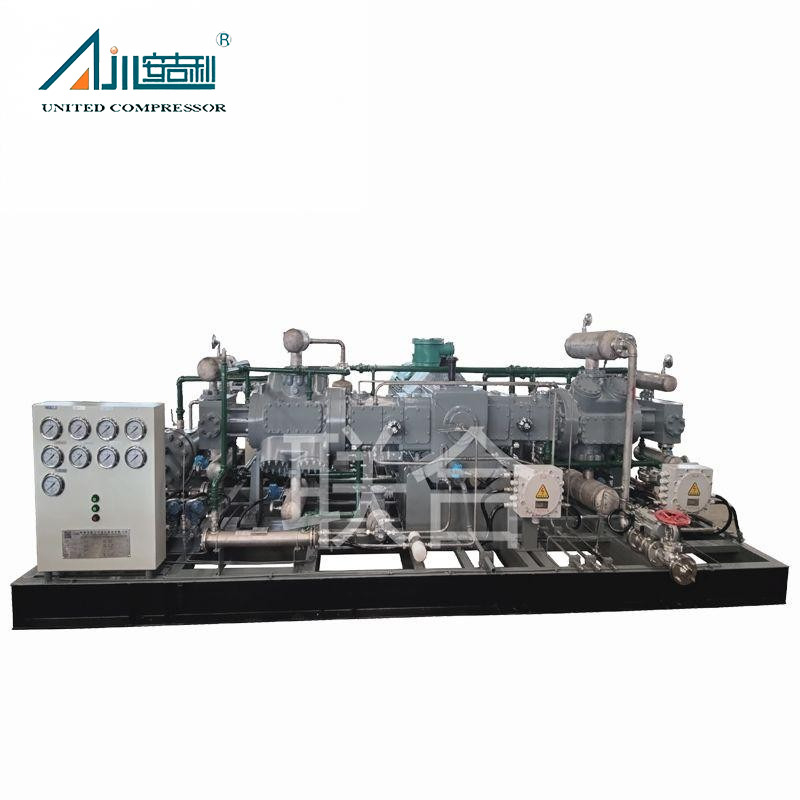

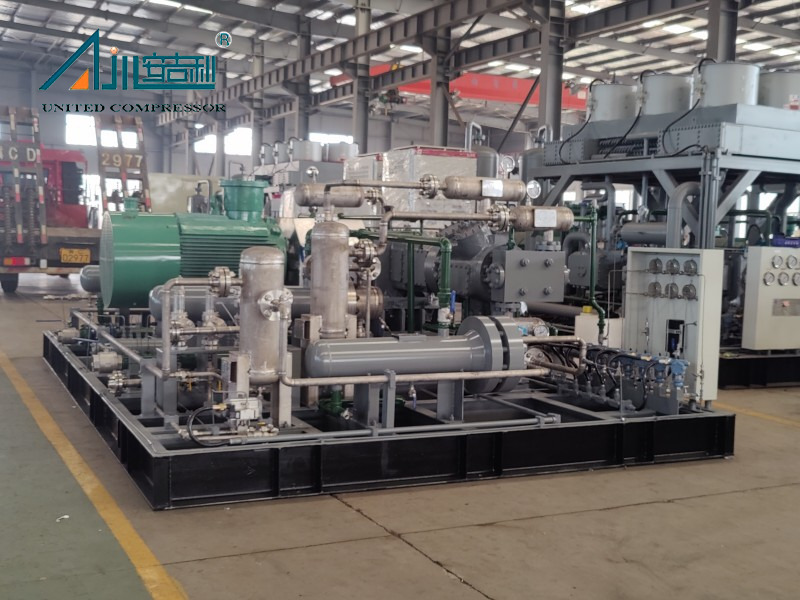

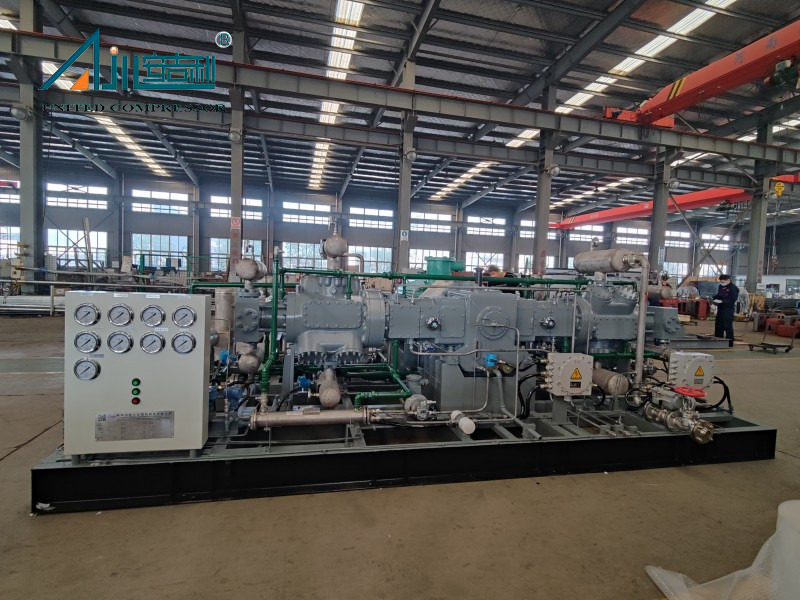

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape (MPA.G) | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Hidrógeno | 800 | 12 | 160 | Refrigerado por agua | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Hidrógeno | 1500 | 3.0 | 75 | Refrigerado por agua | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | Hidrógeno | 600 | 1.2 | 90 | Refrigerado por agua | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6.5 | Hidrógeno | 1270 | 0.65 | 132 | Refrigerado por agua | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Hidrógeno | 1500 | 3.0 | 75 | Refrigerado por agua | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | Hidrógeno | 515 | 1.6 | 90 | Refrigerado por agua | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | Hidrógeno | 4500 | 2. 1 ～ 2.9 | 185 | Refrigerado por agua | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | Hidrógeno | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | Refrigerado por agua | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Hidrógeno | 500 | 20 | 75 | Refrigerado por agua | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Hidrógeno | 150 | 2.2 | 11 | Refrigerado por agua | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | Hidrógeno | 300 | 2.0 | 22 | Refrigerado por agua | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0.1-150 | Hidrógeno | 212 | 15 | 55 | Refrigerado por agua | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Hidrógeno | 4200 | 4.0 | 355 | Refrigerado por agua | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-2002/（1.5 ～ 1.7） -10 | Hidrógeno | 3300 | 1.0 | 315 | Refrigerado por agua | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Hidrógeno | 0 ~ 560 | 3.0 | 30 | Enfriamiento mixto | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-13.7/17-25 | Hidrógeno | 820 | 2.5 | 30 | Enfriamiento mixto | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | Hidrógeno | 400 | 15 | 45 | Enfriamiento mixto | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-13.7/17-25 | Hidrógeno | 820 | 2.5 | 30 | Enfriamiento mixto | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Hidrógeno | 750 | 0.7 | 110 | Enfriamiento mixto | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5.7） -6.5 | Hidrógeno | 2000 | 0.65 | 55 | Enfriamiento mixto | 3500 × 3000 × 2300 | 6000 | |
Caso de proyecto
 |  |  |
| Campo petrolero de Alibek en el sur de Kazajstán | Proyecto de compresor de CNG de Zaozhuang de Chengdu Shenliang Technology Co., Ltd. | Beijing Hongke Qingneng Technology Co., Ltd. Compresor de gas asociado para el proyecto Shanxi Yan'an 60000 M3 |
Es ideal para la generación de energía de hidrógeno, almacenamiento de energía (almacenamiento de tanques de alta presión), sistemas de suministro de hidrógeno de vehículos de celdas de combustible y calentamiento de hidrógeno industrial. Su diseño sin aceite lo hace particularmente adecuado para escenarios que requieren hidrógeno de alta pureza, como los proyectos de fabricación de semiconductores e hidrógeno verde.
Sí. Bengbu United Compressor ofrece soluciones personalizadas basadas en los requisitos del cliente, que incluyen caudal, presión, pureza y entorno operativo. Las personalizaciones incluyen métodos de enfriamiento (refrigerado por agua, refrigerado por aire, enfriamiento mixto), modos de transmisión (motor o motor diesel) y empaque (cabina de metal, caja de madera, cabina insonorizada).
Gracias a su bajo número de piezas vulnerables y un diseño robusto, se extienden los intervalos de mantenimiento. Los controles de rutina (por ejemplo, nivel de aceite, temperatura) se recomiendan mensualmente, con revisiones importantes que generalmente se necesitan cada 12-18 meses, dependiendo de la intensidad del uso.
