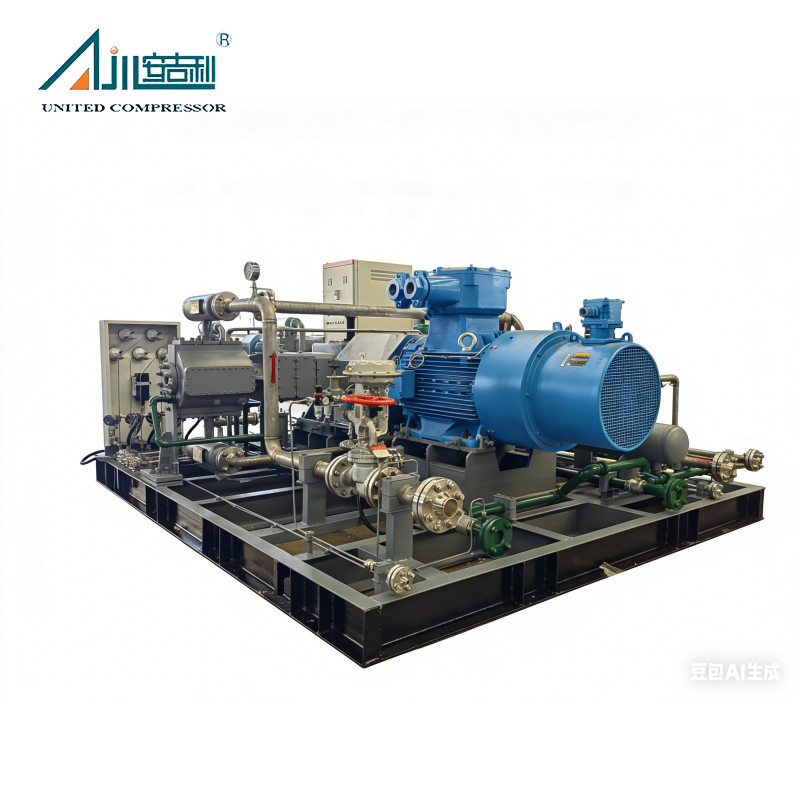

El compresor de pistón de hidrógeno DW es un compresor alternativo de alta eficiencia y servicio pesado diseñado específicamente para aplicaciones de compresión de hidrógeno a alta presión . Fabricada por United Compressor Manufacturing Company , esta unidad está diseñada para cumplir con los estrictos requisitos de seguridad, confiabilidad y rendimiento de los sistemas de energía de hidrógeno, procesamiento químico y gases industriales.
Con una capacidad de flujo nominal de 1,8 m³/min , el compresor funciona a una presión de entrada de 1,5 MPa.G y suministra hidrógeno hasta una presión de escape de 3 MPa.G , lo que lo hace adecuado para el almacenamiento, la transmisión y la utilización de hidrógeno. El sistema está impulsado por un motor principal de 280 kW , lo que garantiza un funcionamiento estable y continuo en condiciones de trabajo exigentes.
El paquete compresor de gas presenta un tamaño compacto de aproximadamente 4500 × 2800 × 1950 mm y un peso total de alrededor de 16 toneladas , lo que permite una instalación flexible en plantas industriales, estaciones de hidrógeno y sistemas modulares.
Este compresor de hidrógeno es ampliamente utilizado en:
Estaciones de repostaje de hidrógeno (HRS) para vehículos de pila de combustible
Sistemas de almacenamiento y refuerzo de hidrógeno.
Plantas químicas y petroquímicas.
Proyectos de demostración de energía de hidrógeno.
Tuberías de transmisión de hidrógeno industrial
Su capacidad de alta presión y su diseño de compresión sin aceite lo hacen particularmente adecuado para aplicaciones que requieren alta pureza de hidrógeno y cero contaminación..
El compresor está diseñado para un funcionamiento continuo con etapas de compresión optimizadas, lo que ofrece una alta eficiencia volumétrica y un bajo consumo de energía . El diseño mecánico robusto garantiza una larga vida útil y un rendimiento estable en condiciones de hidrógeno a alta presión.
Diseño de cilindro y empaquetadura sin aceite
Sin riesgo de contaminación por hidrógeno
Totalmente compatible con los requisitos de pureza del hidrógeno
Esta estructura mejora significativamente la seguridad operativa y reduce los costos de purificación posteriores.
El cigüeñal equilibrado con precisión y el diseño mecánico optimizado dan como resultado:
Niveles de vibración reducidos
Bajo ruido de funcionamiento
Mejora de la estabilidad del equipo y la comodidad del operador

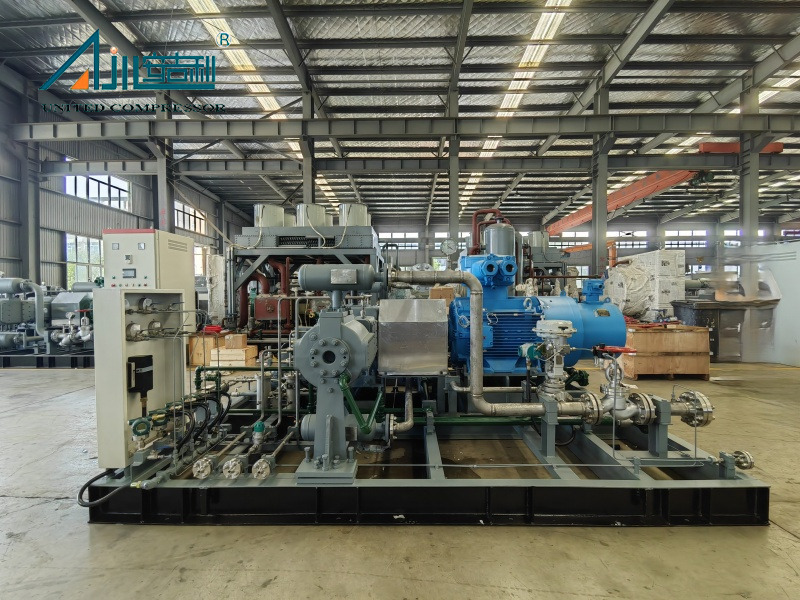

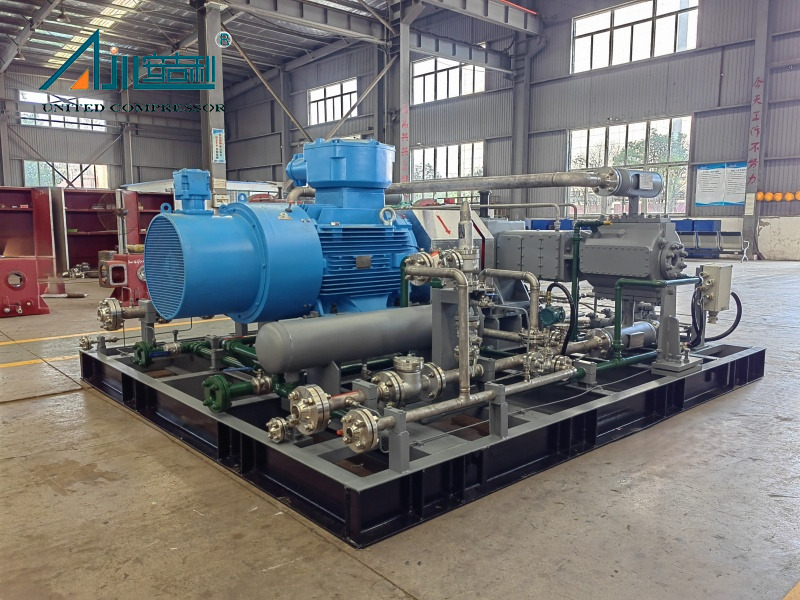

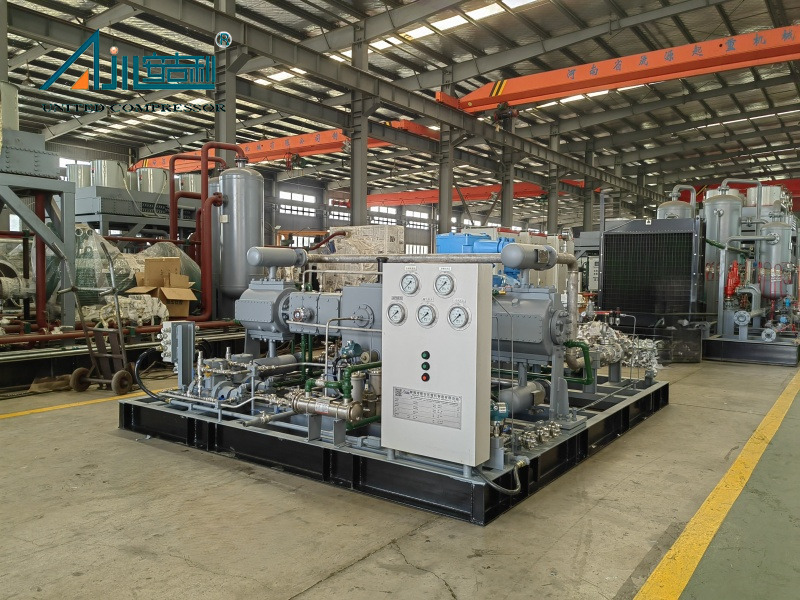

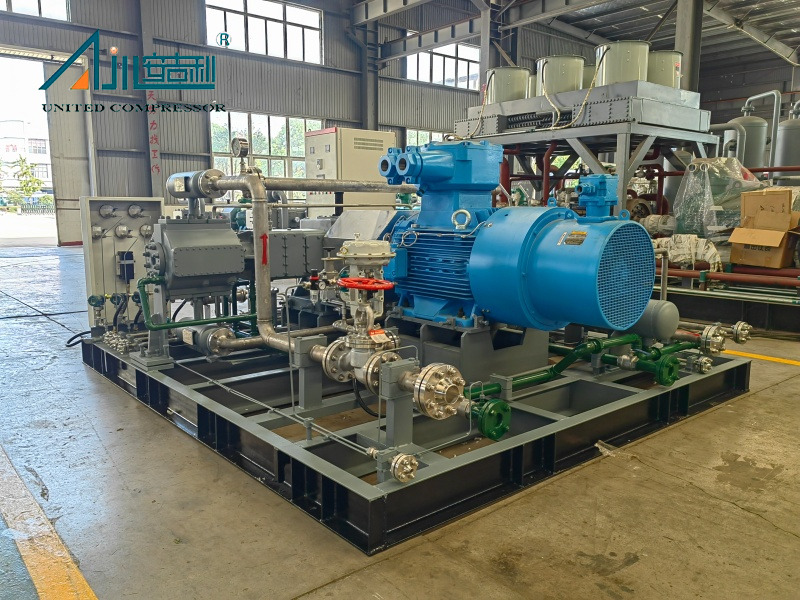

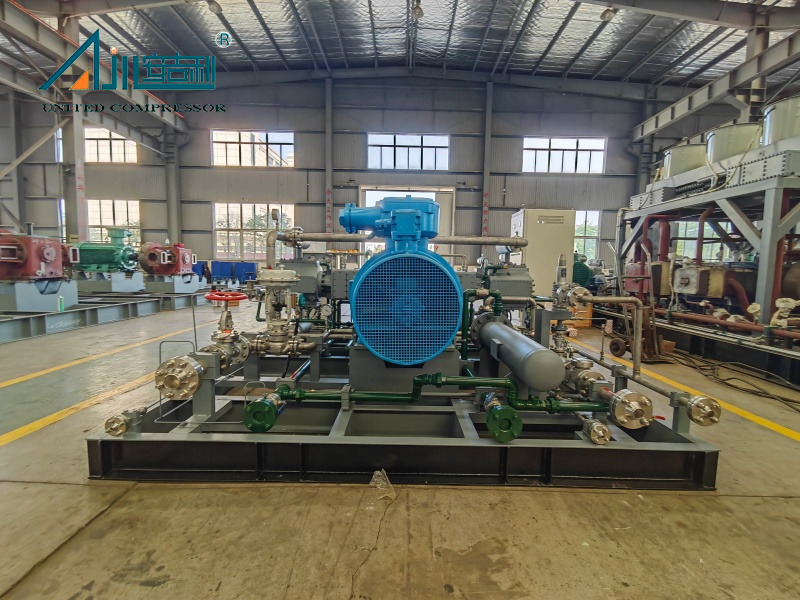

Todos los equipos principales y auxiliares están integrados sobre un patín ensamblado en fábrica , asegurando:
Corto tiempo de instalación
Fácil transporte por mar, tierra o aire.
Puesta en marcha fiable in situ
El compresor adopta una estructura tipo D (equilibrada simétrica) con compresión de pistón alternativo de múltiples etapas, refrigerado por agua..
Cárter: Fabricado en hierro fundido gris de alta resistencia con depósito de aceite lubricante integrado y múltiples puertos de inspección y mantenimiento.
Cuerpo medio: El diseño del cuerpo medio doble evita que el aceite lubricante entre en el cilindro de hidrógeno, lo que garantiza una contaminación cero del aceite.
Cilindro: Fabricado en fundición gris o acero forjado, con diseño libre de aceite.
Culata: disposición de válvula axial para un flujo de gas eficiente y una pérdida de presión reducida
La disposición hacia arriba y hacia abajo de los puertos de succión y descarga previene eficazmente la acumulación de líquido y elimina el riesgo de golpe de ariete.
Como producto industrial no estándar, el compresor de hidrógeno se puede personalizar según los requisitos del cliente, incluyendo:
Rango de caudal y presión
Forma estructural: tipo D/tipo M/tipo V/tipo W/tipo Z
Método de enfriamiento: enfriamiento por agua / enfriamiento por aire / enfriamiento mixto
Forma de instalación: fija / montada sobre patines / en contenedores / móvil
Sistema de control: control automático basado en PLC
Diseño resistente para funcionamiento continuo
Mecanizado, montaje y pruebas internos
Estricto control de calidad y pruebas de aceptación en fábrica.
Cada unidad se prueba en condiciones de trabajo simuladas antes de la entrega.
Amplia experiencia en proyectos de compresión de gas a alta presión.
Contáctenos hoy para recibir precios, hojas de datos técnicos y una solución de compresor de hidrógeno personalizada para su proyecto.
