Composición media (Mol%): Hidrógeno 99. %%, con ácidos grasos traza
Capacidad de tratamiento: 3 m³/min
Presión de entrada: 0.01 MPa.g (presión de medidor)
Temperatura de entrada: ≤ 50 ℃
Presión de salida: 15 MPa.g (presión de calibre)
Potencia del motor principal: 55 kW
Dimensiones generales: ~ 6000 × 2700 × 2100 mm
Peso general: ~ 15 t (ton)
Compresor de hidrógeno W-3/0.1-150
| Cantidad: | |
|---|---|

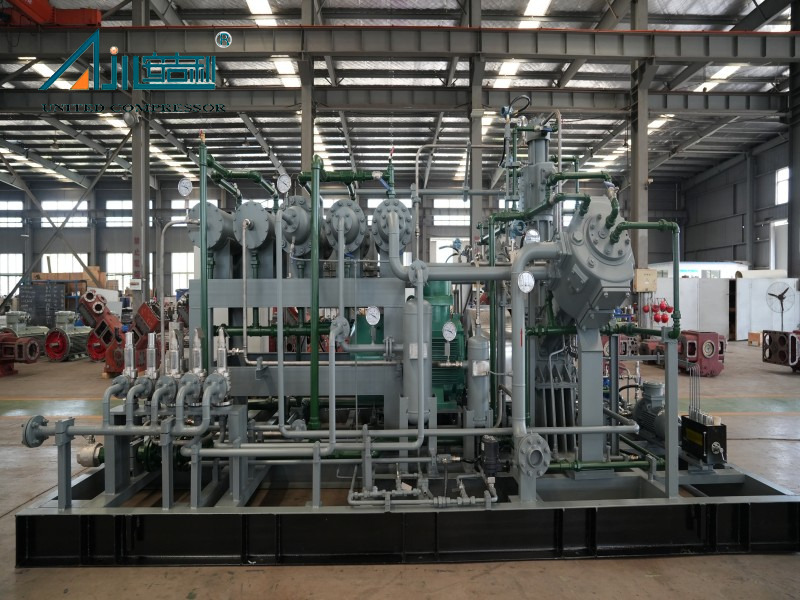

El compresor de hidrógeno W-3/0.1-150 , producido por Xuzhou Huayan Gas Equipment Co., Ltd., una empresa profesional especializada en equipos de gas en China, está hecha a medida para producir hidrógeno de alta presión que satisface las estrictas demandas de presión y flujo. Clasificado como un compresor de pistón recíproco lubricado, refrigerado por agua y refrigerado por agua, adopta una estructura de compresión de 3 filas de 3 filas y un modo de suministro integrado, que permite una integración suave en sistemas industriales relacionados con hidrógeno, como el soporte de producción de hidrógeno, el almacenamiento de energía y el suministro de gases industriales.
Este compresor de alto rendimiento está dedicado a manejar medios de hidrógeno puros. Los parámetros operativos clave incluyen una tasa de flujo volumétrico nominal de 3 m³/min, una presión de succión de 0.01 MPa , una temperatura de entrada de ≤50 ℃ y una presión de descarga nominal de 15 MPa . Está alimentado por un motor principal de explosión de grado de grado 55 KW YBX3-315S-8. Con una dimensión general de aproximadamente 6000 × 2700 × 2100 mm y un peso de ~ 15000 kg , logra un equilibrio entre el potente rendimiento de compresión y los requisitos prácticos de instalación en el sitio.
Ampliamente utilizado en escenarios como el almacenamiento de hidrógeno de alta presión, los procesos de hidrogenación industrial y los sistemas de suministro de hidrógeno de celdas de combustible, este compresor desempeña un papel central en la comprimir hidrógeno de baja presión a 15 MPa para el llenado de cilindros de alta presión, proporcionando fuentes estables de hidrógeno de alta presión para procesos de reacción industrial de reacción industrial y soporte de hidrógeno en las instalaciones de soporte de celdas de combustible. Su diseño flexible también permite la adaptación a las necesidades de procesamiento de hidrógeno personalizados, que atienden a las industrias que van desde ingeniería química hasta nueva energía.

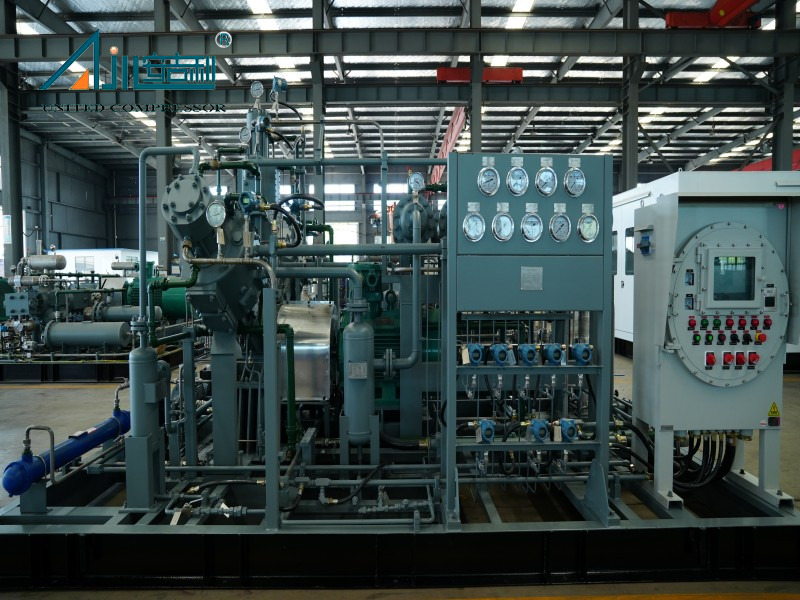

El compresor de hidrógeno W-3/0.1-150 presenta una alta automatización, controlada por un Siemens PLC con una pantalla táctil de 9 pulgadas para monitoreo en tiempo real y ajuste automático, reduciendo significativamente la intervención manual y el tiempo de inactividad en operaciones continuas. Adopta una compresión de 5 etapas y un diseño de refrigeración por agua en varias etapas (con las primeras a terceras etapas como enfriadores de carcasa y tubo y las etapas de cuarta a quinta a quinta como enfriadores de bobina), asegurando que la temperatura final de transmisión de gas sea ≤50 ℃ y la temperatura de escape es ≤150 ℃, manteniendo propiedades medianas estables. Los componentes críticos como las válvulas de gas y el embalaje de la varilla provienen de Hoerbigger, una marca internacional bien conocida, mientras que los transmisores de presión y temperatura utilizan productos Rosemount, mejorando en gran medida la confiabilidad operativa a largo plazo.
El compresor está equipado con un sistema de descarga de aguas residuales duales (manual + automático), donde la descarga automática de aguas residuales se puede ajustar en función de los niveles de contaminación, y la descarga manual sirve como respaldo, reduciendo el riesgo de bloqueos del sistema y disminuir la frecuencia de mantenimiento. Las piezas vulnerables, como los anillos de pistón y los rellenos, tienen una larga vida útil (≥3000 horas), y el cigüeñal, el pistón y otros componentes centrales pueden operar durante más de 30000 a 50000 horas, minimizando los costos de reemplazo. Además, el diseño centralizado montado en el patín de la unidad principal y los componentes auxiliares (enfriadores, separadores, gabinete de control) simplifica la inspección y el mantenimiento en el sitio, ahorrando la mano de obra y los costos de tiempo.
Con una estructura de cuerpo intermedia doble, el compresor evita que el aceite migre del cárter al cilindro, protegiendo la pureza de la pureza. Los cilindros y las cabezas de cilindro, hechas de hierro fundido gris o acero forjado, adoptan la disposición de la válvula axial para un flujo de gas eficiente. Este diseño, combinado con patentes como la manga protectora de hilo de la barra de pistón (ZL 2017 2 1907021.7) y el compartimento doble a largo plazo integrado (ZL 2018 2 0294762.0) , subraya su ingeniería innovadora.
Más allá de las especificaciones estándar, el compresor ofrece soluciones personalizadas basadas en las necesidades del cliente, incluida la velocidad de flujo, la pureza, la presión, el entorno operativo y los casos de uso específicos. Admite varias formas estructurales (tipo D de tipo D, tipo M, tipo S, etc.), métodos de enfriamiento (refrigerado por agua, refrigerante, enfriamiento mixto) y tipos de instalación (fijos, móviles, montados en la cabaña), que garantiza la compatibilidad con diversos requisitos industriales.
Área de aplicación
Aplicaciones de compresores de hidrógeno
Estaciones de repostaje de hidrógeno
Almacenamiento y refuerzo de hidrógeno.
Procesos químicos y petroquímicos.
Proyectos de energía de hidrógeno.
En industrias como la ingeniería petroquímica, la síntesis química fina y el tratamiento de la superficie del metal, muchos procesos centrales requieren hidrógeno puro de alta presión continua. Por ejemplo, en la reacción de hidrogenación de intermedios químicos o el proceso de protección de hidrógeno en el procesamiento de metales de alta temperatura, se necesita un hidrógeno de alta presión de 15MPa para garantizar el progreso total de la reacción y la estabilidad de la calidad del producto. El compresor de hidrógeno W-3/0.1-150 puede comprimir hidrógeno a baja presión (presión de succión 0.01MPA) a 15MPa a través de la compresión de cinco etapas. Los enfriadores de caparazón de la primera a tercera etapa y los enfriadores de la bobina de cuarta en la quinta etapa controlan la temperatura de transmisión de gas ≤50 ℃, y el separador de agua en espiral y el filtro de alta presión eliminan aún más las impurezas, asegurando que la pureza de hidrógeno cumpla con los requisitos estrictos de los procesos industriales.
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
 |  |

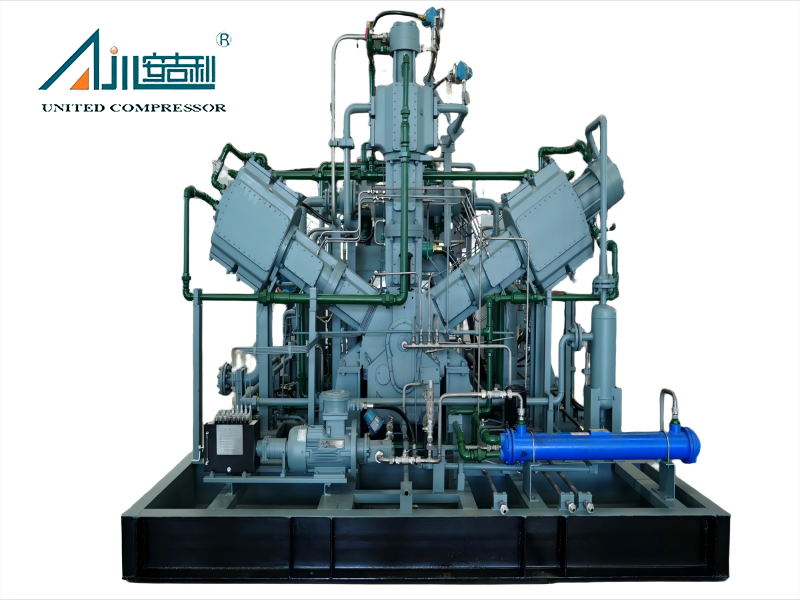

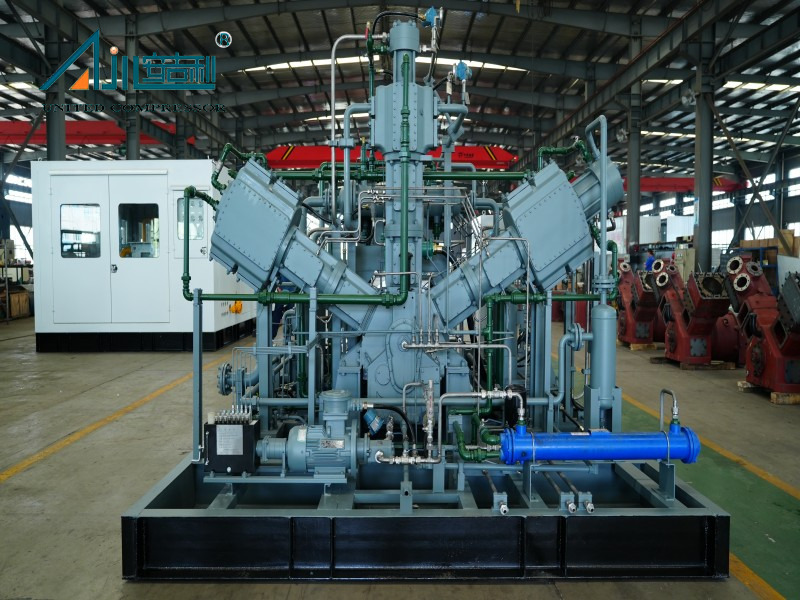

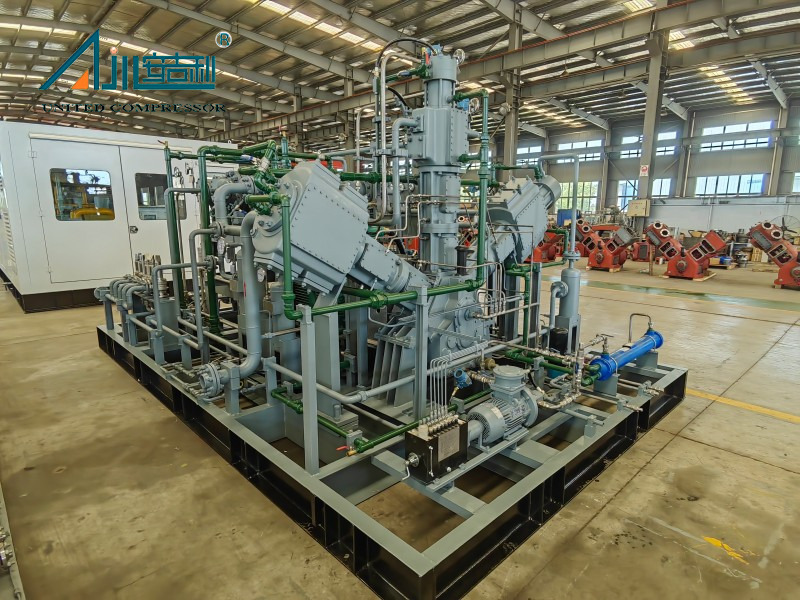

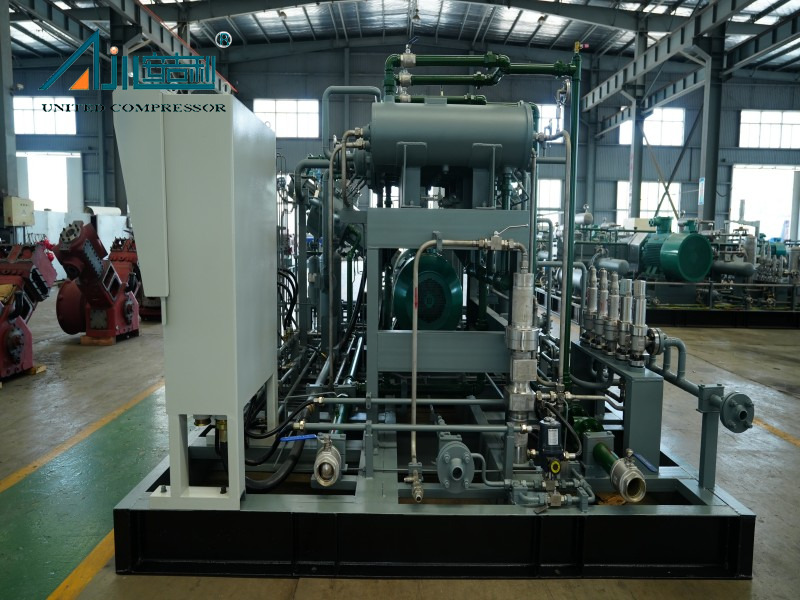

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape (MPA.G) | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | DW-1.6/(8 ～ 12) -120 | Hidrógeno | 800 | 12 | 160 | Refrigerado por agua | 5800 × 3000 × 2300 | 8500 | |
| 2 | DW-1.8/15-30 | Hidrógeno | 1500 | 3.0 | 75 | Refrigerado por agua | 3200 × 3000 × 1850 | 5800 | |
| 3 | DW-6.74 (3.3) /0.7 (5 ～ 12) -12 | Hidrógeno | 600 | 1.2 | 90 | Refrigerado por agua | 5000 × 3200 × 2100 | 8000 | |
| 4 | DW-17.9/(4 ～ 5) -6.5 | Hidrógeno | 1270 | 0.65 | 132 | Refrigerado por agua | 3500 × 3000 × 2300 | 8000 | |
| 5 | DW-1.8/15-30 | Hidrógeno | 1500 | 3.0 | 75 | Refrigerado por agua | 3200 × 3000 × 1850 | 5800 | |
| 6 | DW-9.55/0.03-16 | Hidrógeno | 515 | 1.6 | 90 | Refrigerado por agua | 3500 × 3200 × 2500 | 6500 | |
| 7 | DW-96.5/（15 ～ 23）-（21 ~  29） | Hidrógeno | 4500 | 2. 1 ～ 2.9 | 185 | Refrigerado por agua | 5000 × 3000 × 2500 | 12000 | |
| 8 | DW-48/（15 ～ 23）-（21 ~ 29） | Hidrógeno | 2642 ～ 4500 | 2. 1 ～ 2.9 | 55 | Refrigerado por agua | 4000 × 2700 × 2300 | 6000 | |
| 9 | D-0.57/16-200 | Hidrógeno | 500 | 20 | 75 | Refrigerado por agua | 5800 × 3200 × 2350 | 9000 | |
| 10 | ZW-0. 18/15-22 | Hidrógeno | 150 | 2.2 | 11 | Refrigerado por agua | 2200 × 1600 × 1700 | 2000 | |
| 11 | ZW-0.82/(6 ～ 8) -20 | Hidrógeno | 300 | 2.0 | 22 | Refrigerado por agua | 2500 × 1500 × 1750 | 2000 | |
| 12 | W-3/0.1-150 | Hidrógeno | 212 | 15 | 55 | Refrigerado por agua | 6000 × 2700 × 2100 | 15000 | |
| 13 | MW-7.7/9.8-40 | Hidrógeno | 4200 | 4.0 | 355 | Refrigerado por agua | 7500 × 3600 × 2000 | 22000 | |
| 14 | MW-2002/（1.5 ～ 1.7） -10 | Hidrógeno | 3300 | 1.0 | 315 | Refrigerado por agua | 8000 × 3000 × 2200 | 20000 | |
| 15 | PW-0.6/(10 ～ 15) -30 | Hidrógeno | 0 ~ 560 | 3.0 | 30 | Enfriamiento mixto | 2200 × 1800 × 1600 | 1800 | |
| 16 | PW-13.7/17-25 | Hidrógeno | 820 | 2.5 | 30 | Enfriamiento mixto | 4000 × 2700 × 2300 | 6000 | |
| 17 | D-0.26/（28 ～ 31） -150 | Hidrógeno | 400 | 15 | 45 | Enfriamiento mixto | 3800 × 3200 × 1950 | 4800 | |
| 18 | PW-13.7/17-25 | Hidrógeno | 820 | 2.5 | 30 | Enfriamiento mixto | 4000 × 2700 × 2300 | 6000 | |
| 19 | VW-14.3/7 | Hidrógeno | 750 | 0.7 | 110 | Enfriamiento mixto | 4800 × 2250 × 2100 | 8000 | |
| 20 | DW-7.6/（4 ～ 5.7） -6.5 | Hidrógeno | 2000 | 0.65 | 55 | Enfriamiento mixto | 3500 × 3000 × 2300 | 6000 | |
Caso de proyecto
 |  |  |
| Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom | Proyecto de compresor de CNG de Zaozhuang de Chengdu Shenliang Technology Co., Ltd. | Ningxia Zhongneng Ingeniería de Nuevos Materiales |
Este compresor se usa ampliamente en la generación de energía de hidrógeno (compresión de hidrógeno para la producción de electricidad de las celdas de combustible), el almacenamiento de energía (almacenamiento de hidrógeno de alta presión para la estabilización de la red), sistemas de calentamiento (que administran hidrógeno a las presiones requeridas) y vehículos de celdas de combustible (suministro de hidrógeno comprimido a células de combustible a bordo). También sirve proyectos de energía renovable y líneas de procesamiento de hidrógeno industrial.
La lubricación sin aceite asegura que el aceite de compresor no contamina el medio de hidrógeno, lo cual es vital para mantener el 99%+ pureza de hidrógeno , un requisito estricto en celdas de combustible, fabricación de semiconductores y otras aplicaciones de alta pureza. Este diseño elimina la necesidad de sistemas de separación de aceite, reduciendo la complejidad y los costos operativos.
¿Por qué elegir nuestros compresores de hidrógeno??
Diseñado para la seguridad del hidrógeno y el rendimiento de sellado.
Ingeniería personalizada basada en los requisitos del proyecto.
Estrictas pruebas de fábrica antes del envío.
Fabricante experimentado con referencias de exportación.
Sí. Bengbu United Compressor proporciona personalización de extremo a extremo, desde el diseño hasta la producción, en función de los requisitos del cliente como la velocidad de flujo (hasta 4500 nm³/h para modelos relacionados) , (que varía de 0.65MPA a 20MPA) , temperatura de funcionamiento y condiciones ambientales. Las opciones incluyen diferentes métodos de enfriamiento, formas estructurales y embalaje (cabañas de metal, cabañas insonorizadas) para adaptarse a las necesidades únicas del proyecto.
