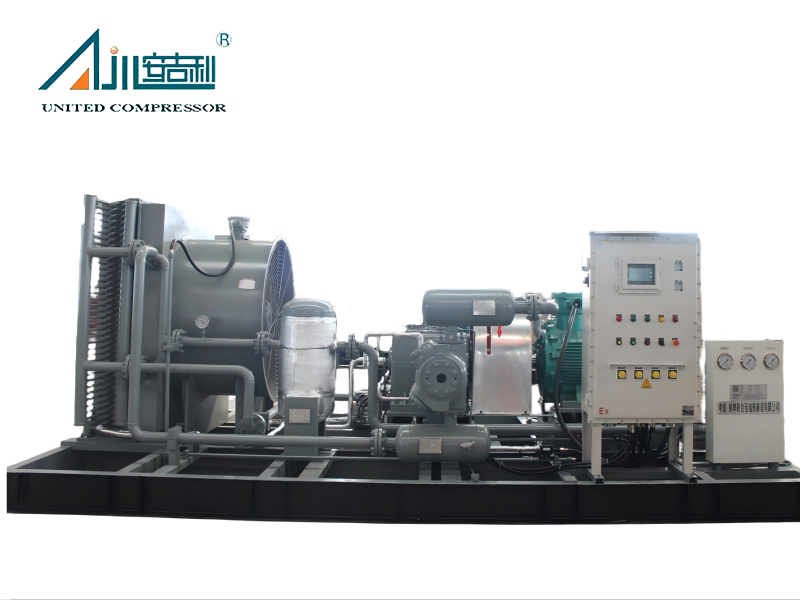

Compresor de pistón de GNC de gas natural industrial para proyectos energéticos

Descripción general

Como solución emblemática de Bengbu United Compressor , el compresor de gas natural DWF-4.1/(18-25)-45 está diseñado para una compresión, transporte y almacenamiento eficiente de gas natural. Está diseñado para satisfacer las rigurosas demandas del sector energético, con un enfoque en la confiabilidad, la eficiencia y la adaptabilidad a diversas composiciones de gas natural, lo que lo hace ideal para redes de gasoductos, estaciones de GNC y operaciones de yacimientos petrolíferos.

Los parámetros técnicos clave del DWF-4.1/(18-25)-45 lo distinguen: un caudal de procesamiento de 500 Nm³/h , rango de presión de entrada de 1,8-2,5 MPa.G , temperatura de entrada de ≤ 40 ℃ y presión de escape de 4,5 MPa.G. Está propulsado por un motor principal Las dimensiones del compresor ( de 110 kW , que ofrece una potencia constante y al mismo tiempo optimiza el consumo de energía. ~5500 × 2200 × 2000 mm ) y el peso de ~7T equilibran la portabilidad (mediante un diseño montado sobre patines) con estabilidad para operaciones a largo plazo. Adopta una estructura tipo D (equilibrio simétrico), un sistema refrigerado por agua y lubricación sin aceite, combinado con compresión de 2 filas y 3 etapas para garantizar un manejo eficiente del gas y una contaminación mínima. La unidad está diseñada específicamente para gas natural con CH₄ > 95% , H₂S ≤ 20 mg/m³ , azufre total ≤ 270 mg/m³ (calculado como azufre), CO₂ ≤ 3% , sin agua libre, contenido de polvo ≤ 5 mg/m³ y diámetro de partículas de polvo ≤ 10 µm.

Características

Sistema de compresión de alta eficiencia

El DWF-4.1/(18-25)-45 cuenta con un sistema de compresión de pistón alternativo de 2 filas y 3 etapas, que permite un aumento gradual de la presión y maximiza la eficiencia. Este diseño reduce la pérdida de energía y garantiza una presión de salida estable, algo fundamental para los gasoductos de gas natural, donde la consistencia de la presión evita interrupciones del flujo o daños al equipo. El sistema refrigerado por agua disipa eficientemente el calor generado durante la compresión, manteniendo temperaturas de funcionamiento óptimas incluso en escenarios de funcionamiento continuo 24 horas al día, 7 días a la semana, eliminando la necesidad de paradas frecuentes.

Construcción duradera y resistente a la corrosión

Los componentes clave están construidos para resistir las propiedades únicas del gas natural:

• Cárter: fabricado con hierro fundido gris de alta calidad, almacena aceite lubricante e incluye interfaces para observación del nivel de aceite, inyección de aceite y medición de temperatura, lo que simplifica el mantenimiento y garantiza un funcionamiento sin problemas.

• Cilindro y culata: Fabricadas con hierro fundido gris o acero forjado, estas piezas resisten la corrosión de los componentes del gas natural (por ejemplo, H₂S) y soportan alta presión, lo que garantiza confiabilidad a largo plazo.

• Estructura de cuerpo medio doble: evita que el aceite lubricante entre al cilindro, asegurando una salida de gas natural limpia y evitando la contaminación que podría dañar los equipos posteriores (por ejemplo, tuberías, tanques de almacenamiento o motores de vehículos de GNC).

Diseño fácil de usar y montado sobre patines

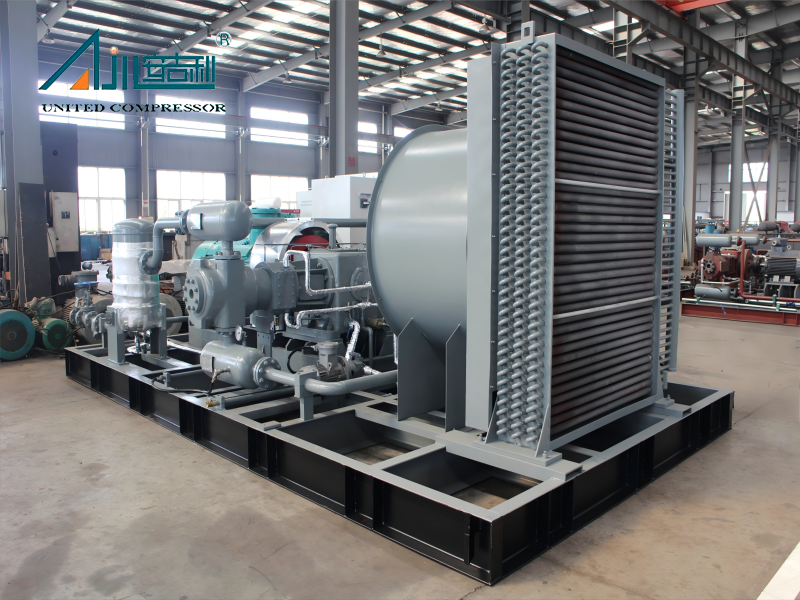

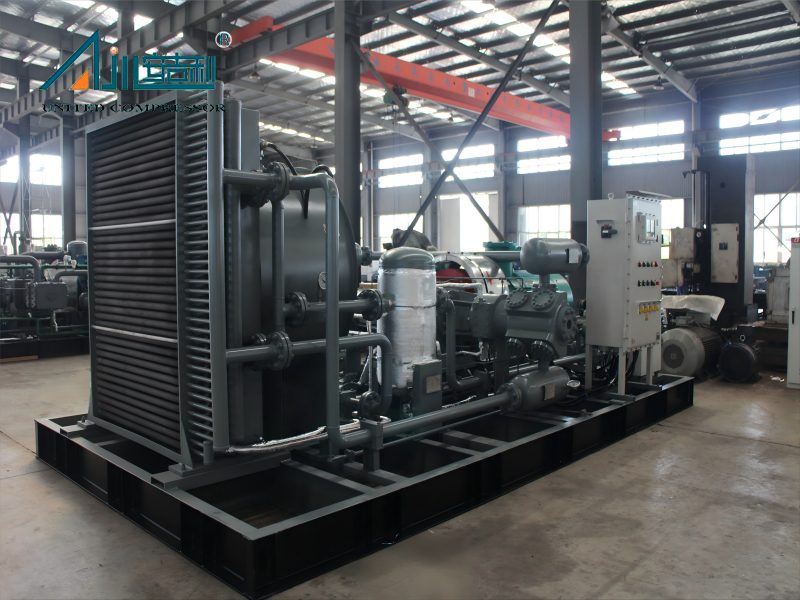

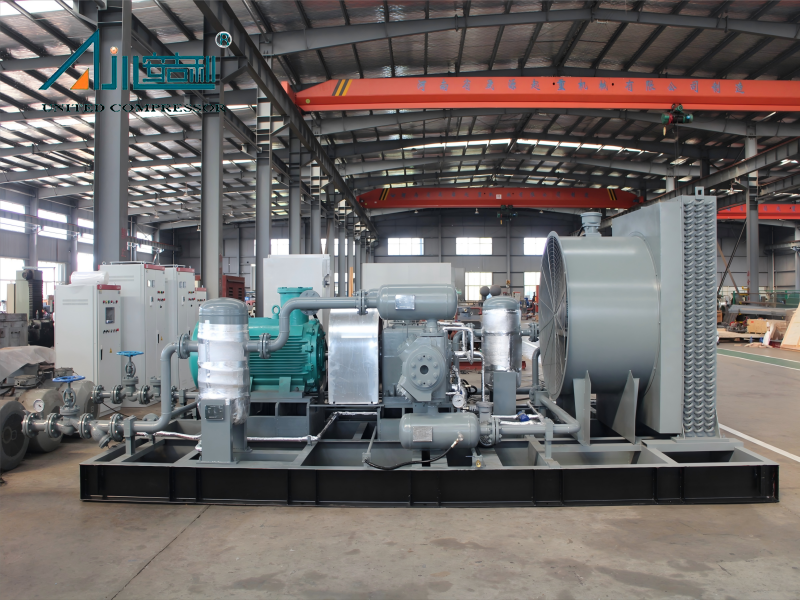

Toda la unidad, incluido el compresor principal, el motor y el equipo auxiliar, está montada sobre un patín, lo que permite un fácil transporte por tierra, mar o aire. Este diseño simplifica la instalación en el sitio, ya que el patín proporciona una base estable y componentes prealineados, lo que reduce el tiempo de instalación y los costos de mano de obra. El compresor funciona con bajos niveles de vibración y ruido, lo que mejora la seguridad y comodidad del operador. Los puntos de mantenimiento críticos (p. ej., puertos de drenaje de aceite, acceso al filtro) son de fácil acceso, con una válvula de bola manual para el drenaje de aceite del cárter para agilizar el mantenimiento de rutina.

Personalización para diversas aplicaciones

Para adaptarse a las diversas necesidades del proyecto, el DWF-4.1/(18-25)-45 ofrece una personalización flexible:

• Formas estructurales: elija entre tipo D (estándar), tipo M, tipo S, tipo W, tipo V o tipo Z para adaptarse al diseño del sitio y las limitaciones de espacio.

• Métodos de refrigeración: opte por sistemas de refrigeración por agua (estándar), por aire o mixtos según la disponibilidad de agua y el clima local (por ejemplo, enfriado por aire para regiones áridas).

• Tipos de instalación: seleccione configuraciones fijas, móviles, montadas sobre patines (estándar) o tipo cabina para instalaciones estacionarias (por ejemplo, estaciones de GNC) o proyectos móviles (por ejemplo, recuperación de gas de campo).

• Modos de conducción: el sistema accionado por motor estándar se puede sustituir por un motor diésel, ideal para campos petrolíferos remotos o sitios de gas con acceso limitado a la red.

Tecnología patentada para mayor confiabilidad

El compresor incorpora tecnologías patentadas respaldadas por patentes de modelos de utilidad chinos, lo que mejora el rendimiento y la durabilidad:

• Manguito protector de la rosca del vástago del pistón (Patente No.: ZL 2017 2 1907021.7 )

• Dispositivo de soporte de segmentos de pistón (Patente No.: ZL 2018 2 0294776.2 )

• Pistón de gama para compresores equilibrados simétricos (Patente No.: ZL 2017 2 190177.0 )

• Doble compartimento largo-corto integrado (Patente No.: ZL 2018 2 0294762.0 )

Área de aplicación

El compresor de gas natural DWF-4.1/(18-25)-45 es una solución versátil para los sectores energético e industrial, con aplicaciones principales que incluyen:

• Operaciones de gasoductos naturales : aumenta la presión del gas para el transporte de larga distancia, garantiza un flujo constante a través de los gasoductos y respalda las instalaciones de almacenamiento subterráneo de gas (crítico para equilibrar la oferta y la demanda durante los picos de uso).

• Estaciones de GNC : comprime el gas natural a la presión requerida (generalmente 20-25 MPa) para almacenar y repostar vehículos de gas natural (GNV), con configuraciones ajustables para satisfacer las necesidades de flujo específicas de la estación.

• Operaciones de campos petroleros y de gas : ayuda en la recuperación de gas asociado (capturando el gas liberado durante la extracción de petróleo) y la producción de gas de drenaje, reduciendo el desperdicio y maximizando la utilización de recursos para los operadores de campos petroleros.

• Soporte de procesos industriales : suministra gas natural comprimido para diversas tareas industriales, como agitación en las industrias farmacéutica y cervecera, transporte de gas presurizado en los sectores químicos, moldeo por soplado de botellas en la producción de alimentos y eliminación de polvo de piezas en la fabricación de maquinaria.

Certificados de patentes

	Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7			Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2
	A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados			Compartimento doble largo y largo integrado ZL 2018 2 0294762.0

Parámetro técnico

Preguntas frecuentes

¿ el compresor de gas natural DWF-4.1/ (18-25) -45 ?  En qué industrias se puede utilizar

Se utiliza principalmente para aumentar y transportar gas natural en las redes de tuberías. También sirve a las industrias farmacéuticas y de elaboración de cerveza (agitación), sectores químicos (transporte de gases presurizado), producción de alimentos (moldura de soplado) y fabricación de maquinaria (eliminación de polvo de piezas).

¿Cuáles son los parámetros técnicos clave de este compresor?

Composición de gas (Mol%): Gas natural con CH₄> 95%, H₂S ≤ 20 mg/m³, azufre total (calculado como azufre) ≤ 270 mg/m³, CO₂ ≤ 3%, sin agua libre, contenido de polvo ≤ 5 mg/m³ y diámetro de partículas de polvo ≤ 10 µm.
Caudal: 500 nm ³/h
Presión de entrada: 1.8-2.5MPA. GRAMO;
Temperatura de entrada: ≤ 40 ° C
Presión de escape: 4.5MPa. GRAMO;
Potencia del motor principal: 110kW
Dimensiones generales de la máquina: ~ 5500 × 2200 × 2000 mm
Peso de la máquina completa: ~ 7t

¿Se puede personalizar el compresor para necesidades específicas?

Sí. Ofrecemos soluciones personalizadas basadas en la velocidad de flujo, la pureza, la presión, el entorno de uso y otros requisitos del cliente, desde el diseño hasta la producción. Las opciones incluyen formas estructurales, métodos de enfriamiento y tipos de instalación.

¿El producto tiene alguna certificación o patente?

Sí, posee múltiples patentes chinas para componentes clave, asegurando el cumplimiento de los estándares de la industria y el rendimiento confiable.
