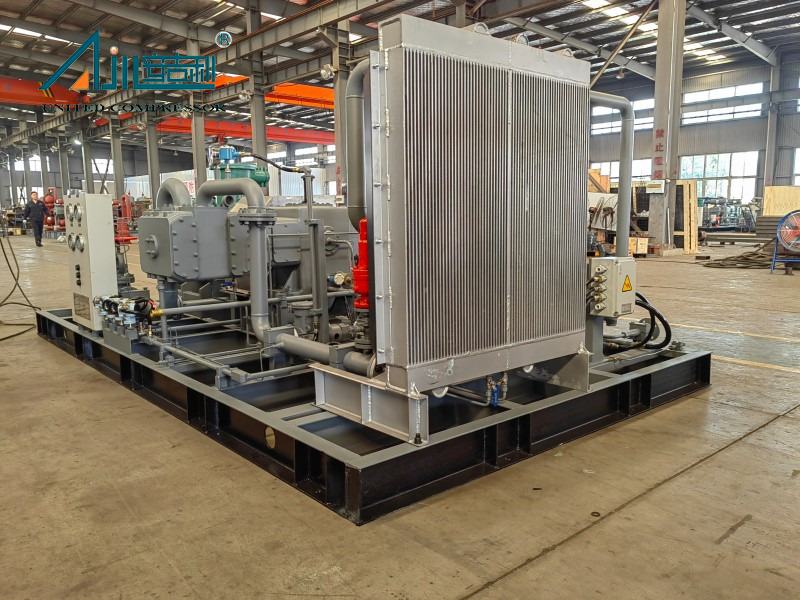

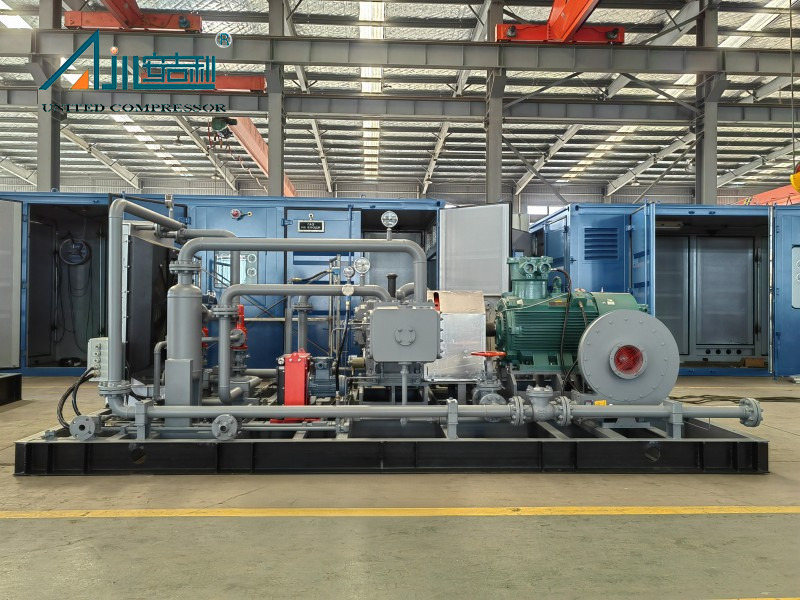

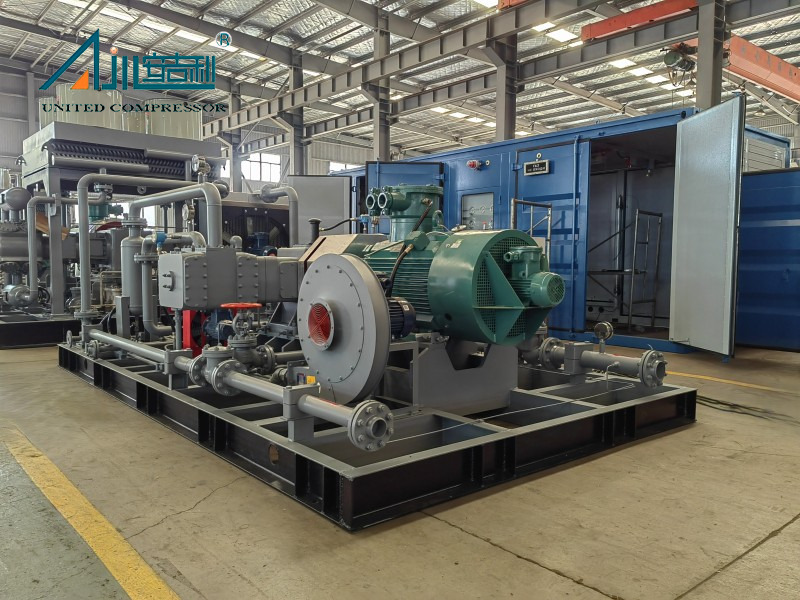

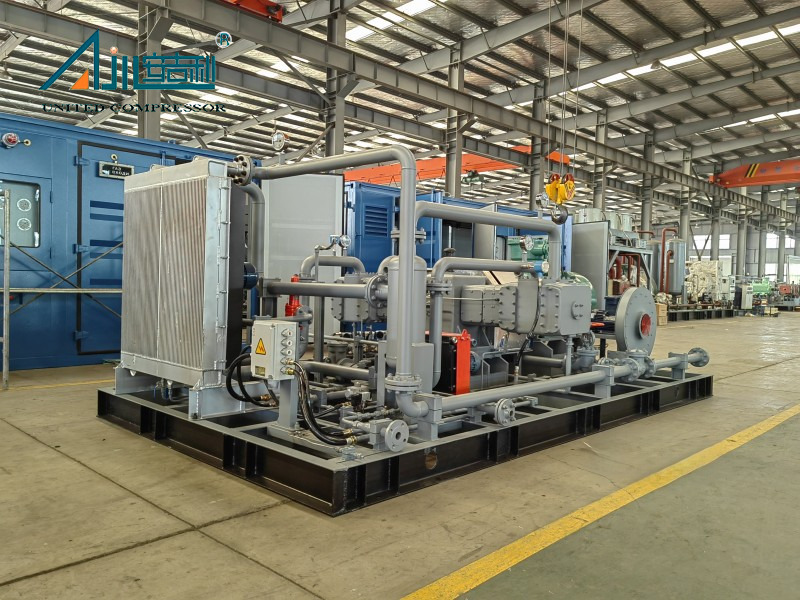

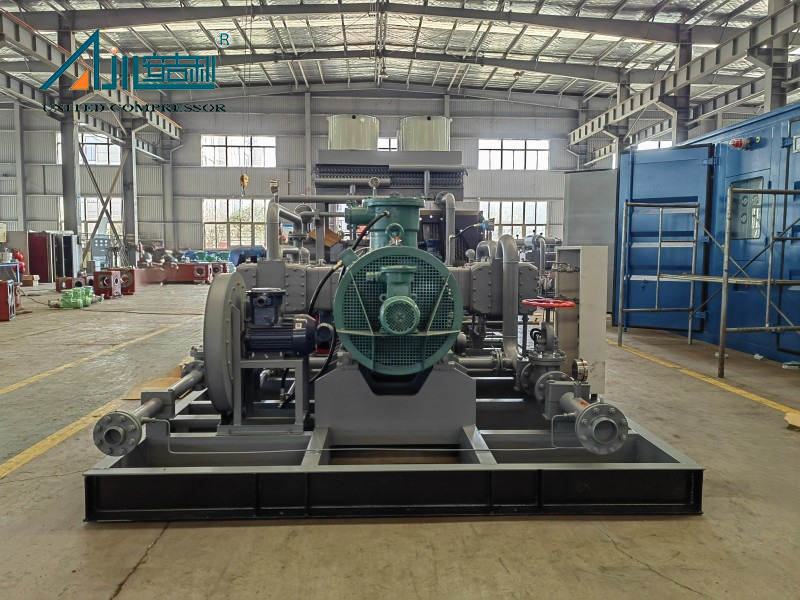

El compresor de gas especial DFW-4.2 (0.2-1.5) -12, fabricado por Bengbu United Compressor (China), es una solución de alto rendimiento adaptada para el procesamiento de pantano (gas de ebullición). Diseñado con ingeniería avanzada, se destaca por su eficiencia, confiabilidad y adaptabilidad en escenarios industriales críticos.
Los parámetros operativos clave incluyen una capacidad de procesamiento de 260 ~ 540nm³/h , un rango de presión de admisión de 20 ~ 150kPa (g) y una presión de escape de 1.2MPa (g) , alimentada por un motor principal de 55kW . El diseño compacto de la unidad, aproximadamente 3500 × 3000 × 2000 mm en dimensiones y 5.5t en peso , obtiene una fácil integración en los sistemas existentes, mientras que su estructura modular simplifica la instalación y el mantenimiento.
Ideal para estaciones de recepción de GNL, tanques de almacenamiento, estaciones de reabastecimiento de combustible y procesamiento de gas industrial, este compresor desempeña un papel fundamental en la estabilización de la presión del tanque, la recuperación de pantanos para reducir el desperdicio y apoyando la producción baja de carbono al minimizar las emisiones de gases de efecto invernadero.
Diseñado para la durabilidad, el compresor cuenta con una alta eficiencia y una fuerte confiabilidad, con un diseño de vibración y ruido bajo que mejora la seguridad en el lugar de trabajo. Su sistema de lubricación sin aceite elimina los riesgos de contaminación, mientras que menos piezas vulnerables reducen el tiempo de inactividad y los costos de mantenimiento. La unidad funciona a la perfección en condiciones de temperatura normal, asegurando un rendimiento constante en diversos entornos.
Construido como un compresor de pistón de tipo D (simétrico equilibrado) , refrigerado por agua y compresor de pistón recíproco con 2 filas y 3 etapas de compresión, adopta un enfoque de suministro modular para la flexibilidad. Los componentes críticos incluyen:
· Un cárter de hierro fundido gris con almacenamiento de lubricación integrado y múltiples interfaces (drenaje de aceite, medición de temperatura, etc.) para un mantenimiento fácil.
· Una estructura doble de medio cuerpo que evita que el aceite ingrese al cilindro, salvaguardando la pureza del medio.
· Cilindros de acero de hierro fundido gris y acero forjado y cabezales de cilindro con válvulas de aire dispuestas axialmente, optimizadas para el funcionamiento sin aceite.
Reconociendo diversas necesidades industriales, el compresor ofrece soluciones personalizadas basadas en requisitos específicos del cliente, que incluyen caudal, presión, pureza, entorno operativo y propósito. Opciones personalizables cubren formas estructurales (tipo D, tipo M, tipo S, etc.), métodos de enfriamiento (refrigerados por agua, refrigeración de aire, enfriamiento mixto), tipos de instalación (fijos, móviles, montados en patín) y modos de accionamiento (motor o motor diesel). El embalaje y el transporte (mar/aire/tierra) también son adaptables, con opciones como cabañas de metal, cajas de madera o recintos insonorizados.
Área de aplicación
Estación de recepción de GNL/tanque de almacenamiento: recupere eficientemente el pantano, mantenga la presión estable del tanque y evite los desechos de recursos
Estación de reabastecimiento de combustible de GNL/estación de energía: proporcionar un impulso de combustible para los automóviles y adaptarse a las necesidades de reabastecimiento de combustible de varios modelos de vehículos
Procesamiento de gas industrial: aplicaciones diversificadas como recuperación de materias primas químicas, afeitado de pico de generación de energía de gas natural, etc.
En el campo de la conservación de la energía y la protección del medio ambiente: reduciendo las emisiones de gases de efecto invernadero y el apoyo a los sistemas de producción de baja carbono
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
El compresor adopta el tipo D (tipo de equilibrio simétrico), lubricación sin aceite, lubricación sin aceite, tipo de pistón recíproco, compresión de 3 etapas de 2 filas de 2 filas y toda la unidad se suministra de manera modular.
El cárter del compresor está hecho de hierro fundido gris y tiene cuatro agujeros de diferentes diámetros para instalar portaobjetos, rodamientos y asientos de rodamiento. La parte inferior del cárter puede almacenar aceite lubricante para que el compresor lubrique; La superficie superior del cárter tiene una interfaz para instalar una placa de cubierta de entrada de combustible (puerto de respiración); Además, el cárter también tiene interfaces de repuesto como el puerto de drenaje de aceite, el puerto de observación del medidor de aceite, el puerto de inyección de aceite del asiento de los cojinetes y el puerto de medición de temperatura del aceite de instalación. El puerto de drenaje de aceite del cárter se ha conectado al exterior del compartimento y está equipado con una válvula de bola manual para la descarga de aceite del cárter.
El medio cuerpo del compresor es una estructura doble de medio cuerpo, lo que garantiza que el espacio del medio cuerpo sea mayor que una carrera, evitando que el aceite del compresor ingrese al cilindro desde el cárter, asegurando así que el aceite del compresor no contamine el medio. El material del cilindro del compresor es el acero de hierro fundido/forjado gris, y adopta un diseño de lubricación sin aceite, que no requiere lubricación de aceite. El material de la cabeza del cilindro es de hierro fundido/acero forjado, y las válvulas de aire están dispuestas axialmente en la cabeza del cilindro.
 |  |

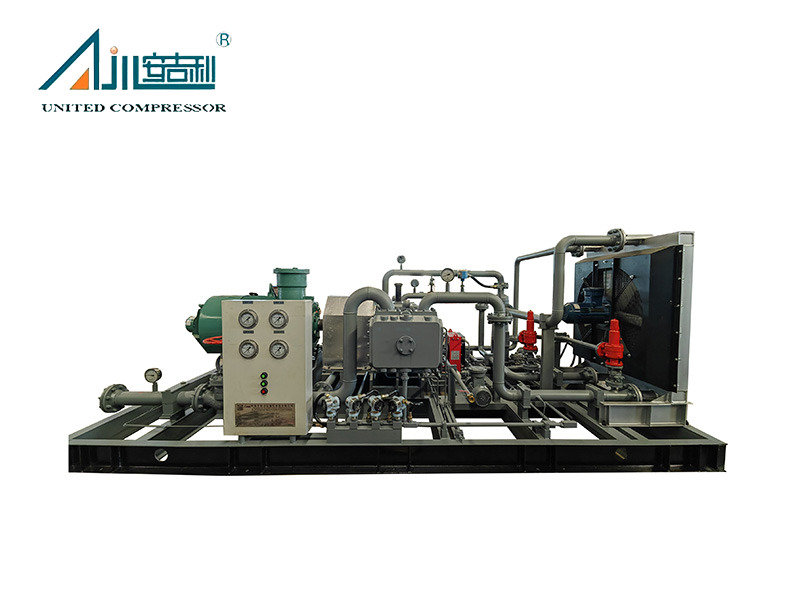

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape MPA （g) | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) | |
| 1 | DWF-12.4/（9 ～ 12） -14 | Dióxido de carbono | 6400 | 1.4 | 185 | Refrigerado por aire | 6000 × 2700 × 2200 | 10000 | |
| 2 | VWF-2.86/5-16 | Nitrógeno | 895 | 1.6 | 55 | Refrigerado por aire | 3200 × 2200 × 1750 | 3500 | |
| 3 | ZWF-0.96/5 | Cloruro de hidrógeno | 55 | 0.5 | 11 | Refrigerado por aire | 2000 × 1500 × 2000 | 1000 | |
| 4 | DFW-1. 13/0.3-34 | Vapor flash | 75 | 0.03 ～ 3.4 | 18.5 | Refrigerado por aire | 4500 × 3200 × 2150 | 5600 | |
| 5 | DFW-6.5/(0 ～ 0.5) -10 | Gas asociado | 50 ～ 100 | 1 | 75 | Refrigerado por aire | 3500 × 2800 × 1850 | 4500 | |
| 6 | DFW-4.2/(0.2 ～ 1.5) -12 | PANTANO | 260 ～ 540 | 1.2 | 55 | Refrigerado por aire | 3500 × 3000 × 2000 | 5500 | |
| 7 | DW-2.45/(6 ～ 7) -100 | Monóxido de carbono | 900 | 10 | 160 | Enfriamiento mixto | 6500 × 3200 × 1700 | 10000 | |
| 8 | DW-9.8/0.5-7.25 | Cloruro de metileno | 3.5 | 0.725 | 160 | Enfriamiento mixto | 5200 × 3000 × 2350 | 8000 | |
| 9 | DW-8.6/(0 ～ 0.2) -8 | Clorometano | 436 | 0.8 | 75 | Enfriamiento mixto | 3200 × 2400 × 1600 | 4500 | |
| 10 | DW-2.4/2.5-11 H | Elium Recovery GA | 450 | 1.1 | 37 | Enfriamiento mixto | 3000 × 2500 × 1800 | 3000 | |
| 11 | DW-14/(0 ～ 0.2) -25 | Gas de materia prima | 800 | 2.5 | 160 | Refrigerado por agua | 4800 × 3200 × 1915 | 10000 | |
| 12 | VW-8/18 | Fluoruro de vinilideno | 418 | 1.8 | 75 | Refrigerado por agua | 3700 × 2000 × 1700 | 4500 | |
| 13 | VWD-3.2/(0 ～ 0.2) -40 | Biogás | 230 | 4.0 | 45 | Refrigerado por agua | 6000 × 2500 × 2650 | 8000 | |
| 14 | VW-9/6 | Cloruro de etilo | 470 | 0.6 | 55 | Refrigerado por agua | 2800 × 1720 × 1700 | 3500 | |
| 15 | DW-2.4/(18 ～ 25) -50 | Gas de materia prima | 2900 | 5.0 | 160 | Refrigerado por agua | 4300 × 3000 × 1540 | 4500 | |
| 16 | VW-5.6/（0 ～ 6） -6 | Isobutileno | 1650 | 0.6 | 45 | Refrigerado por agua | 2900 × 1900 × 1600 | 3500 | |
| 17 | VW-3.8/3.5 | Gases mixtos | 200 | 0.35 | 18.5 | Refrigerado por agua | 2200 × 1945 × 1600 | 2000 | |
| 18 | ZW-1.7/3.5 | Cloruro de vinilo | 100 | 0.35 | 15 | Refrigerado por agua | 2700 × 1600 × 2068 | 2000 | |
| 19 | VW-0.85/(0 ～ 14) -40 | Refrigerante | 300 | 4.0 | 55 | Refrigerado por agua | 4500 × 2300 × 1780 | 5500 | |
| 20 | DW-3.78/(8 ～ 13)-(16 ～ 24) | Amoníaco | 2700 | 1.6 ～ 2.4 | 75 | Refrigerado por agua | 3200 × 2000 × 1700 | 3500 | |
| 21 | DW-5/7 | Clorometano | 355 | 0.7 | 37 | Refrigerado por agua | 3500 × 2600 × 1700 | 4000 | |
| 22 | DW-9.2/3 | gas en condensable | 653 | 0.3 | 45 | Refrigerado por agua | 3500 × 3200 × 1680 | 6800 | |
| 23 | DW-16/(2.8 ～ 3.2) -7.6 | Gas rico en carbono | 3000 ～ 3400 | 0.76 | 132 | Refrigerado por agua | 4500 × 3400 × 2750 | 12000 | |
| 24 | DWD-2.9/20-50 | Gas de pozo | 3334 | 2.0 ～ 5.0 | 185 | Refrigerado por agua | 6000 × 3500 × 3000 | 14000 | |
| 25 | DW-4/0.5-4 | -Pentadieneno, nitrogen | 300 | 0.4 | 30 | Refrigerado por agua | 3000 × 2800 × 1700 | 3500 | |
| 26 | DW-8.7/0.02-15 | Gas cola | 500 | 1.5 | 90 | Refrigerado por agua | 4500 × 3000 × 1800 | 10000 | |
| 27 | DW-8.8/0.2-6 | Gas de desorción | 450 | 0.6 | 75 | Refrigerado por agua | 4000 × 3000 × 2150 | 8000 | |
| 28 | DW-1.3/0.2-18 | Metafluoroetileno | 80 | 1.8 | 18.5 | Refrigerado por agua | 3500 × 2500 × 1570 | 3500 | |
| 29 | DW-12.5/(0. 1 ～ 0. 15) -18 | uoromonocloroeth | 887 | 1.8 | 132 | Refrigerado por agua | 5500 × 3200 × 2500 | 14000 | |
| 30 | DW-2.9/5 | Gas | 206 | 0.5 | 22 | Refrigerado por agua | 3200 × 2800 × 1800 | 3000 | |
Caso de proyecto
 |  |  |
| Proyecto de compresor de CNG de Zaozhuang de Chengdu Shenliang Technology Co., Ltd. | Campo petrolero de Alibek en el sur de Kazajstán | Beijing Hongke Qingneng Technology Co., Ltd. Compresor de gas asociado para el proyecto Shanxi Yan'an 60000 M3 |
Está específicamente optimizado para Bog (gas de ebullición) , comúnmente encontrado en el almacenamiento y el transporte de GNL. Su diseño de lubricación sin aceite garantiza que el medio permanezca no contaminado, por lo que es adecuado para procesos industriales sensibles.
La frecuencia de mantenimiento depende de la intensidad operativa, pero su diseño de baja vibración, bajo ruido y piezas mínimas vulnerables reducen las necesidades de mantenimiento. Los controles de rutina (por ejemplo, nivel de aceite, rendimiento de la válvula) se recomiendan cada 300-500 horas de funcionamiento, con revisiones integrales cada 8,000-10,000 horas.
Si bien está diseñado principalmente para BOG, el fabricante ofrece modificaciones personalizadas para manejar otros gases (p. Ej., Gas natural, gases mixtos industriales) basados en la pureza, la presión y los requisitos de flujo específicos. Póngase en contacto con el equipo técnico para obtener soluciones a medida.
El compresor cumple con los estándares industriales internacionales, y sus componentes (por ejemplo, cilindros, válvulas) cumplen con el material y las certificaciones de seguridad. Para las certificaciones específicas del proyecto (EG, CE, ATEX), el fabricante puede proporcionar documentación a pedido.
