El compresor de GNC VF-0.32/(30-200) -250 , fabricado por Bengbu United Compressor, un proveedor líder de soluciones de compresión industrial con sede en China, está diseñado para ofrecer una compresión confiable de gas natural de alta eficiencia para diversas aplicaciones industriales. Diseñado como un compresor de pistón de tipo D (equilibrio simétrico), integra tecnología avanzada para satisfacer las demandas del manejo de gases de alta presión, lo que lo convierte en una opción superior para los sectores de energía, fabricación y procesamiento.
En su núcleo, este compresor de GNC cuenta con una capacidad de procesamiento de 600-1800 nm³/h , lo que le permite manejar grandes volúmenes de gas natural con precisión. Funciona con un rango de presión de entrada de 3-20 MPa.g y logra una presión de descarga de 25 MPa.g , lo que garantiza un rendimiento constante incluso en escenarios de alta demanda. Impulsado por un motor principal de 90kW , la unidad equilibra la energía y la eficiencia energética, reduciendo los costos operativos con el tiempo.
Más allá del aumento y el transporte de la tubería de gas natural, el VF-0.32/(30-200) -250 encuentra utilidad en múltiples industrias: desde procesos farmacéuticos y de elaboración de cerveza que requieren agitación controlada de gases, hasta presurización de gases de la industria química, moldeo con soplado de botellas de la industria alimentaria y la eliminación de polvo de la parte de fabricación de maquinaria. Su diseño modular y su construcción robusta lo hacen adaptable a entornos operativos estándar y personalizados, respaldados por la experiencia de Bengbu United Compressor en soluciones a medida.
El compresor de GNC VF-0.32/(30-200) -250 está construido para el rendimiento máximo, con un enfoque en minimizar el desperdicio de energía. Su sistema de lubricación sin aceite elimina el riesgo de contaminación media, asegurando la pureza de gases, un factor crítico para industrias como el procesamiento de alimentos y los productos farmacéuticos. El diseño del equilibrio simétrico reduce la vibración y el ruido, mejora la estabilidad operativa y extiende la vida útil del equipo. Con menos piezas vulnerables, se minimizan las necesidades de mantenimiento, reduciendo el tiempo de inactividad y los costos a largo plazo.
Equipado con un alto grado de automatización, este compresor optimiza la operación, reduciendo la necesidad de supervisión manual constante. Los controles intuitivos permiten un fácil monitoreo de parámetros clave, como presión, temperatura y caudal, asegurando que los operadores puedan abordar rápidamente cualquier problema. El diseño de la unidad prioriza la facilidad de mantenimiento, con componentes accesibles y puntos de servicio claros, haciendo directamente los controles y reparaciones de rutina.

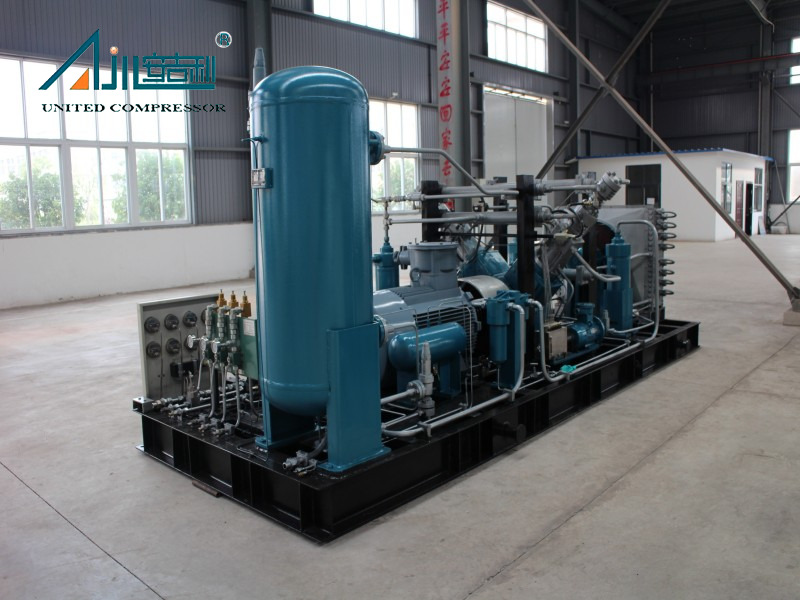

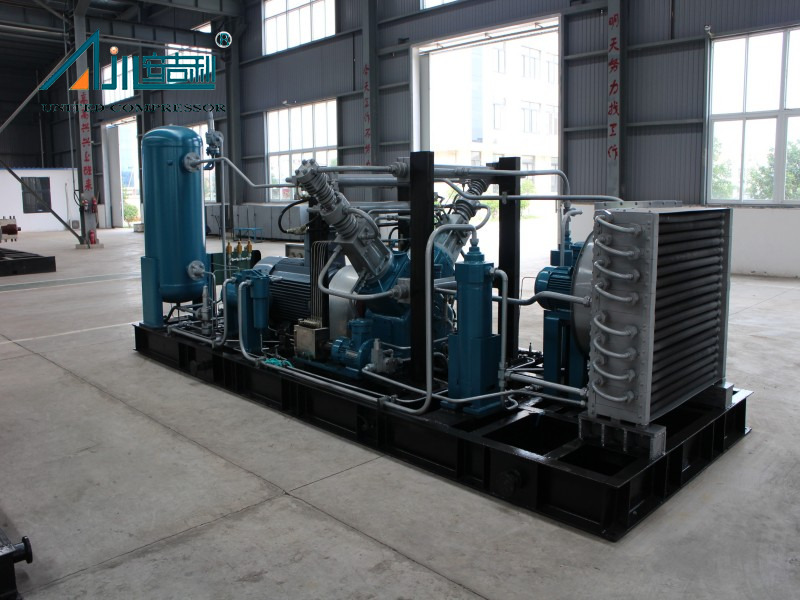

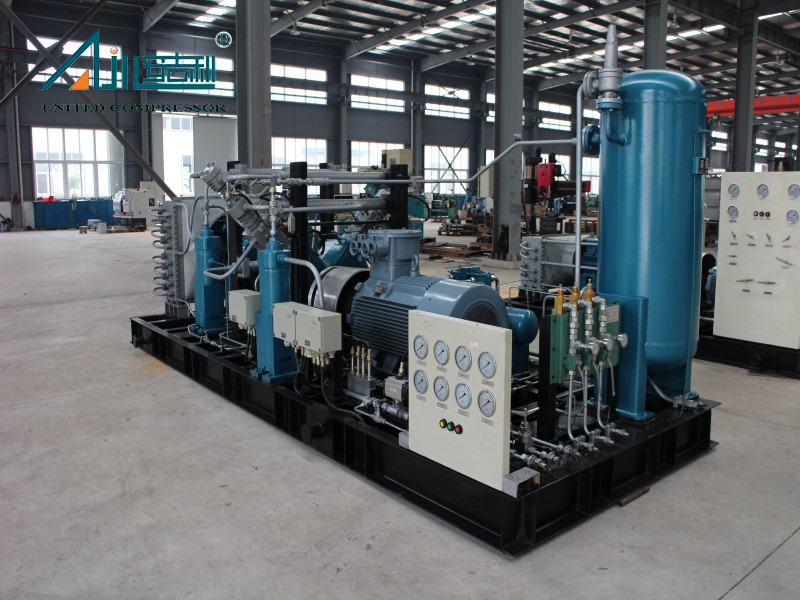

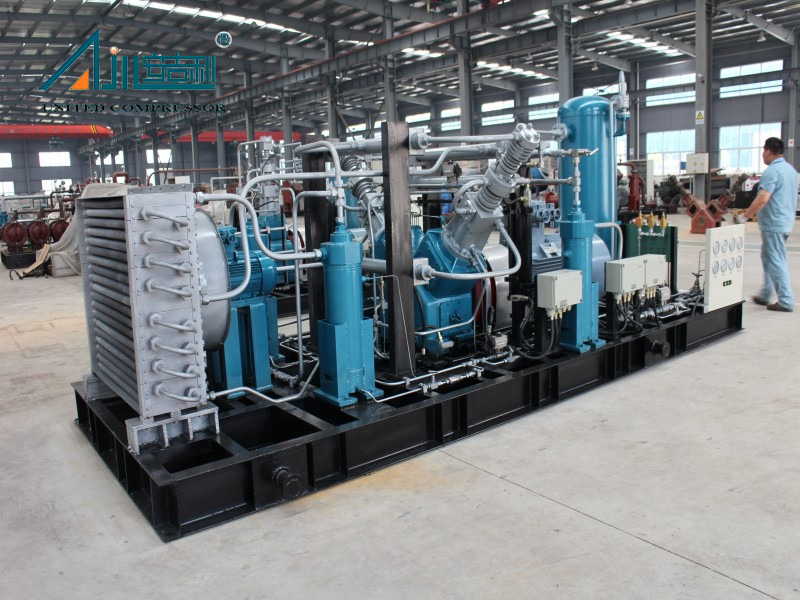

Una característica sobresaliente es la configuración integrada montada en el skid, donde todos los equipos principales y auxiliares están preinstalados en un solo trineo. Este diseño simplifica el transporte, la instalación en el sitio y la configuración, reduciendo los plazos del proyecto. Las compactas de aproximadamente 6500 × 2200 × 2200 mm dimensiones generales y el peso de ~ 6.5t mejoran aún más su idoneidad para aplicaciones fijas y móviles, incluidos sitios remotos o limitados con espacio.
El compromiso de Bengbu United Compressor con la innovación se refleja en los componentes patentados del compresor, como el dispositivo de soporte de pistón de pistón del hilo de la barra de pistón (ZL 2017 2 1907021.7) , dispositivo de soporte de pistón del anillo de pistón (ZL 2018 2 02947776.2) y pistón de rango de compresores balanceado simétrico (ZL 2017 2 190177.0) . Estas patentes aseguran un rendimiento y durabilidad superiores. El cárter, elaborado con hierro fundido gris de alto grado, proporciona un soporte robusto para partes móviles, mientras que la estructura doble de medio cuerpo evita que el aceite ingrese al cilindro, manteniendo la pureza media.
Área de aplicación
Se utiliza principalmente para aumentar y transportar gas natural que fluye a la red de tuberías, también se puede utilizar para agitar en las industrias farmacéuticas y de elaboración de cerveza, el transporte presurizado de gases en la industria química, el moldeo de las botellas en la industria alimentaria y la eliminación de polvo de las piezas en la industria de fabricación de máquinas.
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera
El compresor adopta el tipo D (tipo de equilibrio simétrico), lubricación sin aceite, lubricación sin aceite, tipo de pistón recíproco, compresión de 3 etapas de 2 filas de 2 filas y toda la unidad se suministra de manera modular.
El cárter del compresor está hecho de hierro fundido gris y tiene cuatro agujeros de diferentes diámetros para instalar portaobjetos, rodamientos y asientos de rodamiento. La parte inferior del cárter puede almacenar aceite lubricante para que el compresor lubrique; La superficie superior del cárter tiene una interfaz para instalar una placa de cubierta de entrada de combustible (puerto de respiración); Además, el cárter también tiene interfaces de repuesto como el puerto de drenaje de aceite, el puerto de observación del medidor de aceite, el puerto de inyección de aceite del asiento de los cojinetes y el puerto de medición de temperatura del aceite de instalación. El puerto de drenaje de aceite del cárter se ha conectado al exterior del compartimento y está equipado con una válvula de bola manual para la descarga de aceite del cárter.
El medio cuerpo del compresor es una estructura doble de medio cuerpo, lo que garantiza que el espacio del medio cuerpo sea mayor que una carrera, evitando que el aceite del compresor ingrese al cilindro desde el cárter, asegurando así que el aceite del compresor no contamine el medio. El material del cilindro del compresor es el acero de hierro fundido/forjado gris, y adopta un diseño de lubricación sin aceite, que no requiere lubricación de aceite. El material de la cabeza del cilindro es de hierro fundido/acero forjado, y las válvulas de aire están dispuestas axialmente en la cabeza del cilindro.
 |  |

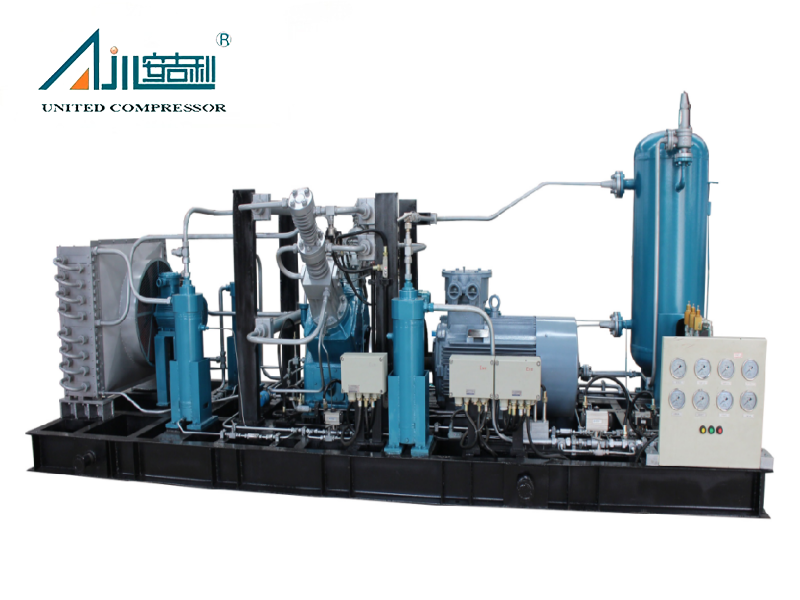

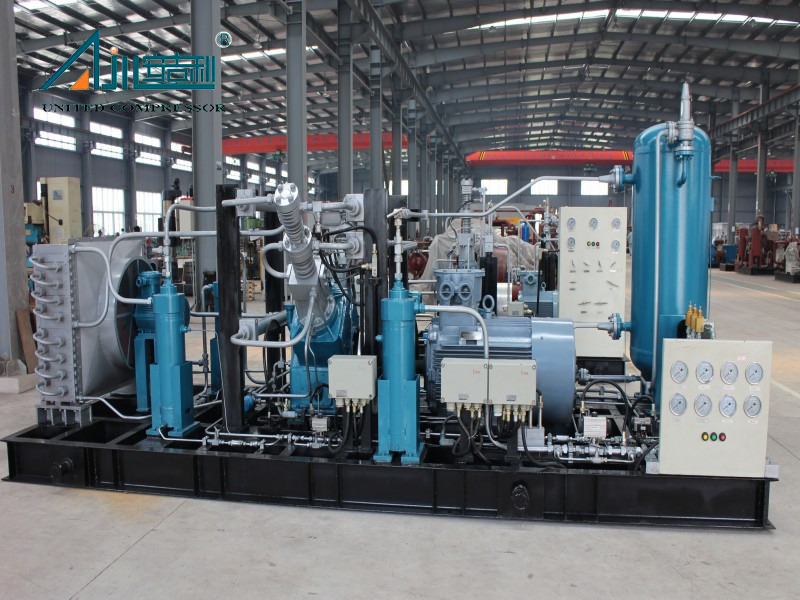

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h) | Presión de escape MPA （g) | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) |
| 1 | VF （D） -0.32/(30-200) -250 | Gas natural | 1500 | 25 | 75 | Refrigerado por aire | 5538*2350*2438 | 9.5 |
| 2 | VF (d) -0.26/(30-200) -250 | Gas natural | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 | |
| 3 | ZFD-0. 1/(30-200) -250 | Gas natural | 500 | 25 | 37 | 6500*2350*2450 | 5.5 | |
| 4 | DFD-3 [0.28]/(2-4) [25-200] -250 | Gas natural | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 | |
| 5 | MF-4/(7-11) -250 | Gas natural | 1900-2880 | ~ | 355 | Refrigerado por aire o refrigerado por agua | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | Gas natural | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 | |
| 7 | MF-3.2/(8-16) -250 | Gas natural | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 | |
| 8 | MF-2.5/(14-25) -250 | Gas natural | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 | |
| 9 | DF-1.55/(15-25) -250 | Gas natural | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 | |
| 10 | DF-1.45/(20-35) -250 | Gas natural | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 | |
| 11 | MF-2/(20-30) -250 | Gas natural | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 | |
| 12 | MF-1.8/(25-40) -250 | Gas natural | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 | |
| 13 | MF -.35/(30-45) -250 | Gas natural | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 | |
| 14 | DF-1.3/(8-16) -250 | Gas natural | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 | |
| 15 | MF-1.5/(40-60) -250 | Gas natural | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 | |
| 16 | MF -.3/(50-85) -250 | Gas natural | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 | |
| 17 | W-5.6/0.5-250 | Gas natural | 500 | 25 | 160 | Refrigerado por agua | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1.5-2) -250 | Gas natural | 700-840 | 25 | 185 | Refrigerado por aire | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1.5-3) -250 | Gas natural | 540-860 | 25 | 160 | Refrigerado por agua | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | Gas natural | 690-1150 | 25 | 185 | Refrigerado por aire o refrigerado por agua | 6000*3200*3400 | 16 |
| 21 | MF-5/(2-4) -250 | Gas natural | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 | |
| 22 | MF-7.2/(3-4) -250 | Gas natural | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 | |
| 23 | DF-2.86/(2-6) -250 | Gas natural | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 | |
| 24 | MF-4/(5-8) -250 | Gas natural | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 | |
| 25 | DF-1.95/(6-12) -250 | Gas natural | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 | |
| 26 | Df-1.6/(8-16) -250 | Gas natural | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 | |
| 27 | DF-0.58/(15-25) -250 | Gas natural | 550-900 | 25 | 90 | Refrigerado por aire | 6000*3200*3400 | 16 |
Caso de proyecto
 |  |  |
| Proyecto de compresor de CNG de Zaozhuang de Chengdu Shenliang Technology Co., Ltd. | Beijing Hongke Qingneng Technology Co., Ltd. Compresor de gas asociado para el proyecto Shanxi Yan'an 60000 M3 | Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena |
Este compresor es versátil en todos los sectores. Se utiliza principalmente para aumentar y transportar gas natural de la tubería, pero también se destaca en agitación farmacéutica y de elaboración de cerveza, presurización de gas químico, moldura de soplado de botellas de la industria alimentaria y eliminación de polvo de la parte de maquinaria. Su diseño sin aceite lo hace ideal para aplicaciones que requieren alta pureza de gas.
Sí. Bengbu United Compressor ofrece soluciones personalizadas basadas en los requisitos del cliente, incluida la tasa de flujo (600-1800 nm³/h) , la presión (entrada 3-20 MPA.G , descarga de 25 mPa.g ), entorno operativo y uso previsto. Las personalizaciones incluyen formas estructurales (de tipo D, tipo M, tipo S, etc.), métodos de enfriamiento (refrigerados por agua, refrigerados por aire), tipos de instalación (fijos, móviles, montados en patín) y modos de accionamiento (motor o motor diesel).
El VF-0.32/(30-200) -250 utiliza un sistema refrigerado por agua como estándar, lo que garantiza una disipación de calor eficiente durante la operación de alta presión. Para los sitios con restricciones específicas, las opciones de enfriamiento mixtas y refrigeradas por aire están disponibles, lo que proporciona flexibilidad para igualar diversas condiciones ambientales.
