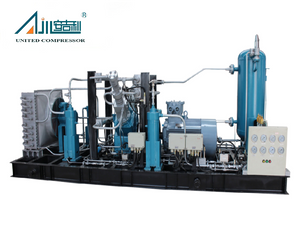

Descripción general
El compresor de gas natural ZF-0.12/（30-200） -250 es un producto de alto rendimiento adaptado para estaciones de llenado de GNC, desarrollado por Bengbu United Compressor Manufacturing Co., Ltd., Un fabricante profesional en la industria de compresores de China. Centrado en la compresión y el suministro de gas natural confiable para aplicaciones de GNC, este compresor sobresale en operación estable, adaptabilidad a diferentes condiciones de trabajo y cumplimiento de los requisitos de pureza industrial.
Diseñado para manejar el gas natural que cumple con los requisitos de Clase II de GB/T17820-1990 《Gas natural》, ofrece un flujo de volumen nominal de 0.1 m³/min y un volumen de entrega de aire de 400 nm³/h (convertido en el estado de 0 MPa y 20 ℃ cuando la presión de entrada es 3.0 ~ 20.0 MPA en 20 ℃), lo que lo convierte en un buen lugar para cngleting, la estación de relleno. Con un rango de presión de entrada de 3.0 ~ 20.0 MPa.g (con un diseño de condición de trabajo de variable adaptativa, sin necesidad de reducción de presión de estrangulamiento o conmutación de una sola/doble etapa) y una presión de escape de 25.0 MPa, garantiza suministro constante de gas para satisfacer las demandas de reembolso del vehículo. Impulsado por un motor a prueba de explosión de 30 kW yb-250M-8, la unidad logra un equilibrio entre la potencia operativa y la eficiencia energética. Sus dimensiones generales compactas (aproximadamente 5500 × 3200 × 2700 mm) y peso (alrededor de 6T) permiten una instalación fija conveniente en las instalaciones de la estación de llenado de GNC.
Más allá de las aplicaciones de la estación de llenado de GNC, este compresor también se puede adaptar a escenarios de compresión de gas natural con requisitos medianos y rangos de presión similares, como sistemas de almacenamiento y transporte de gas natural a pequeña escala. Su diseño de lubricación sin aceite para componentes clave y un estricto control de pureza media lo convierten en una opción confiable para las necesidades de compresión de gas natural estándar y de alta pureza.
Características
Diseño estructural avanzado
El ZF-0.12/（30-200） -250 adopta una compresión vertical de dos etapas de diferencia de alta ribera, ruta única, una estructura de pistón recíproco, combinada con enfriamiento de aire y lubricación sin aceite para cilindros y componentes de pistones. Este diseño evita que el aceite lubricante ingrese al medio de trabajo, asegurando efectivamente la pureza del gas natural. El mecanismo de compresión de dos etapas mejora la eficiencia de compresión mientras se mantiene la salida de presión estable durante todo el proceso. El diseño de la unidad integrado con marcos base compartidos simplifica la instalación en el sitio y la integración del sistema.
El cilindro, forjado de 40CR, sufre un tratamiento con nitruros en su superficie del espejo, mejorando significativamente la resistencia al desgaste de la superficie de trabajo y extendiendo la vida útil de los anillos de pistón. La estructura de doble cuerpo de las partes de transmisión clave (como el cigüeñal y la biela) y el sistema de lubricación de presión para componentes móviles refuerzan aún más la confiabilidad del funcionamiento sin aceite, lo que lo hace aplicable a escenarios de compresión de gas natural con requisitos estrictos de pureza.
Alta eficiencia y confiabilidad
Equipados con componentes de alta calidad, incluidas válvulas de aire de marca conocidas nacionales, anillos de pistón y 填料 (con una vida útil de no menos de 8000 horas), y un motor a prueba de explosión YB-250M-8, el compresor ofrece una alta eficiencia operativa y una estabilidad fuerte. Su sistema de control automatizado (integrado con gabinetes de interruptor en el sitio y gabinetes de control de la sala de control) permite el monitoreo automático y la protección de los parámetros clave (presión de entrada, presión de escape, temperatura de escape, presión de aceite lubricante), reducir la intervención manual y minimizar el error humano para garantizar un flujo de trabajo consistente.
El diseño de equilibrio estructural optimizado reduce la intensidad de la vibración a 28 mm/sy controla el ruido a ≤85 dB (a)/1m, lo que lo hace adecuado para la instalación en áreas industriales y ubicaciones cerca de zonas residenciales con estrictas restricciones de ruido. Ya sea que funcione en condiciones de presión de carga completa, carga parcial o variable (3.0 ~ 20.0 MPa), el compresor mantiene la presión de escape estable y el volumen de suministro de aire, lo que garantiza un suministro de gas natural ininterrumpido para las estaciones de llenado de GNC.
Fácil instalación y mantenimiento
Todos los equipos principales (host del compresor, enfriadores de aire, separadores de agua de aceite) y equipos auxiliares (gabinetes de control eléctrico, bombas de inyección de aceite) se integran en una estructura de instalación fija, simplificando el transporte y la configuración en el sitio. Este diseño integrado elimina la necesidad de un ensamblaje complejo en el sitio de componentes dispersos, reduciendo el tiempo de instalación y los costos de mano de obra.
El mantenimiento diario se simplifica mediante componentes clave accesibles e interfaces de inspección claras. El cárter está equipado con válvulas de drenaje de aceite externas y puertos de medición de temperatura para controles de nivel de aceite rápido y cambios de aceite; Los separadores de agua de aceite y los removedores de aceite de alta eficiencia tienen elementos de filtro fácil de desacreditar para un reemplazo conveniente. Además, la provisión de herramientas de mantenimiento dedicadas (herramientas de desmontaje de la válvula, mangas de protección de rosca de varilla de pistón) y una lista detallada de repuestos aleatorios minimiza aún más el tiempo de inactividad durante el mantenimiento de rutina.
Soluciones personalizables
Reconociendo diversas necesidades industriales, el ZF-0.12 /（30-200） -250 ofrece una amplia personalización. Los clientes pueden elegir entre varias formas estructurales (D-Type, M-tipo M, tipo S, tipo W, tipo V, tipos de V, tipo Z), métodos de enfriamiento (refrigerado por aire, refrigeración mixta) y tipos de instalación (fijos, móviles, montados en la patina, tipo cabina).
Las opciones de accionamiento incluyen motor o motor diesel, adaptándose a diferentes condiciones de suministro de energía. Las soluciones de embalaje (cabina de metal, caja de madera, cabina insonorizada) y modos de transporte (mar, aire, tierra) también se adaptan para cumplir con los requisitos logísticos específicos, lo que garantiza que el producto llegue a su destino en condiciones óptimas.
Área de aplicación
Se utiliza principalmente para aumentar y transportar gas natural que fluye a la red de tuberías, también se puede utilizar para agitar en las industrias farmacéuticas y de elaboración de cerveza, el transporte presurizado de gases en la industria química, el moldeo de las botellas en la industria alimentaria y la eliminación de polvo de las piezas en la industria de fabricación de máquinas.
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 |
| | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados |
| | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Descripción de la máquina entera

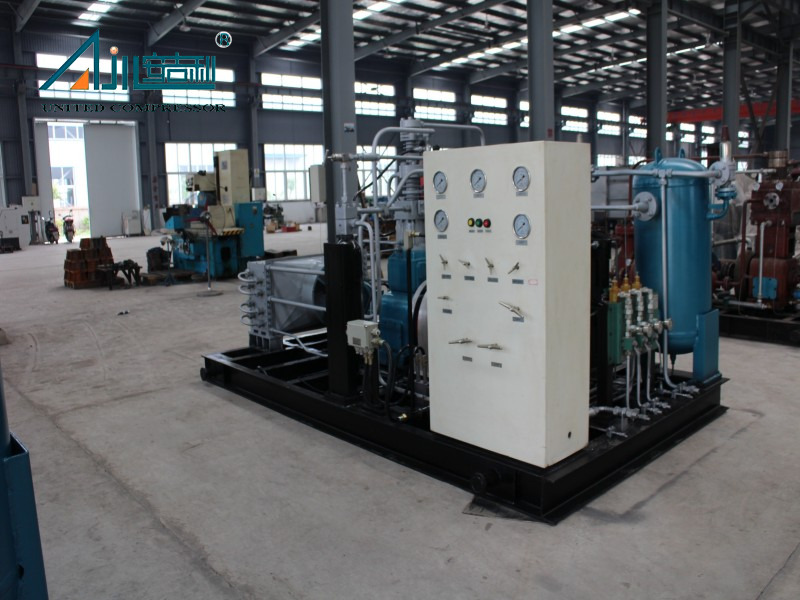

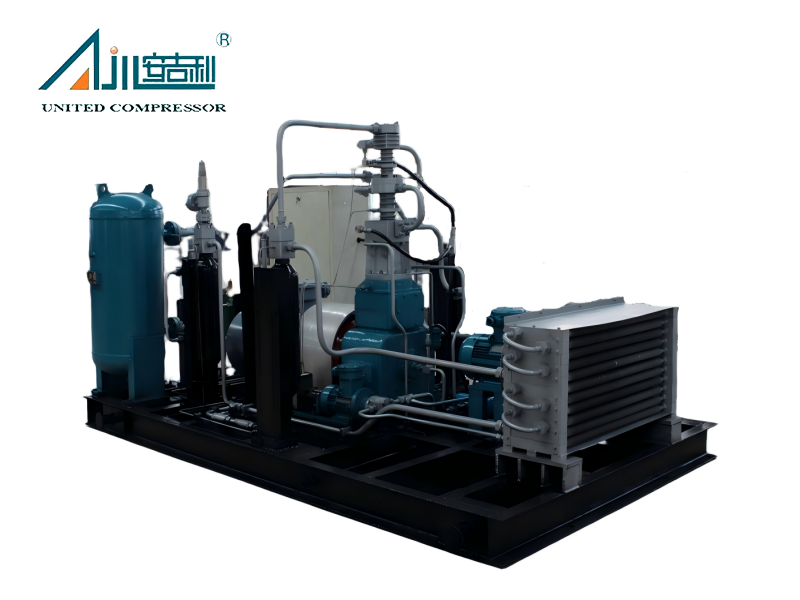

El compresor ZF-0.12/（30-200） -250 de gas natural adopta el tipo de pistón vertical de tipo Z de tipo Z, refrigerado por aire, lubricado sin aceite, tipo de pistón, compresión de dos etapas secuencial de dos filas, y la unidad completa se suministra de manera integrada con un marco base compartido.
Los componentes de transmisión del núcleo del compresor (incluido el cigüeñal, la biela y la cruz) están soportados por una estructura robusta de la carcasa. El cárter, diseñado para la transmisión de potencia estable, está equipado con interfaces dedicadas para instalar guías de cruce, rodamientos y asientos de rodamiento para garantizar una alineación precisa de las piezas móviles. La parte inferior del cárter integra una cámara de almacenamiento de aceite lubricante, que proporciona una fuente de aceite estable para el sistema de lubricación de presión del cigüeñal, la biela y la cruz; La parte superior está equipada con una interfaz de cubierta de entrada de aceite (puerto de respiración) para mantener el equilibrio de la presión interna y evitar la fuga de aceite. Además, el cárter también está configurado con interfaces de repuesto prácticas, como un puerto de drenaje de aceite, un puerto de observación de nivel de nivel de aceite, un puerto de inyección de aceite de asiento de rodamiento y una interfaz de instalación de puerto de medición de temperatura de aceite. El puerto de drenaje de aceite está conectado al externo de la unidad y está equipado con una válvula de control manual para un conveniente reemplazo y descarga de aceite lubricante.
El compresor adopta un diseño estructural razonable para componentes clave de compresión de gas. El cilindro, forjado del material de 40cr, sufre un tratamiento con nitruros en su superficie del espejo para mejorar la resistencia al desgaste y adopta un diseño de lubricación sin aceite para los componentes del cilindro y del pistón, lo que elimina la necesidad de lubricación de aceite en la cámara de compresión de gas para evitar la contaminación media. La cabeza del cilindro, combinada con el cilindro, está diseñada para acomodar las válvulas de aire: las válvulas de admisión y escape de la primera etapa usan válvulas de malla (una ingesta y una escape para la primera etapa), y las válvulas de admisión y escape de segunda etapa usan válvulas combinadas. Todas las válvulas de aire están dispuestas en una estructura que es fácil de desmontar y mantener, asegurando la ingesta y escape de gas suave y extendiendo la vida útil de las válvulas de aire.
 |  |

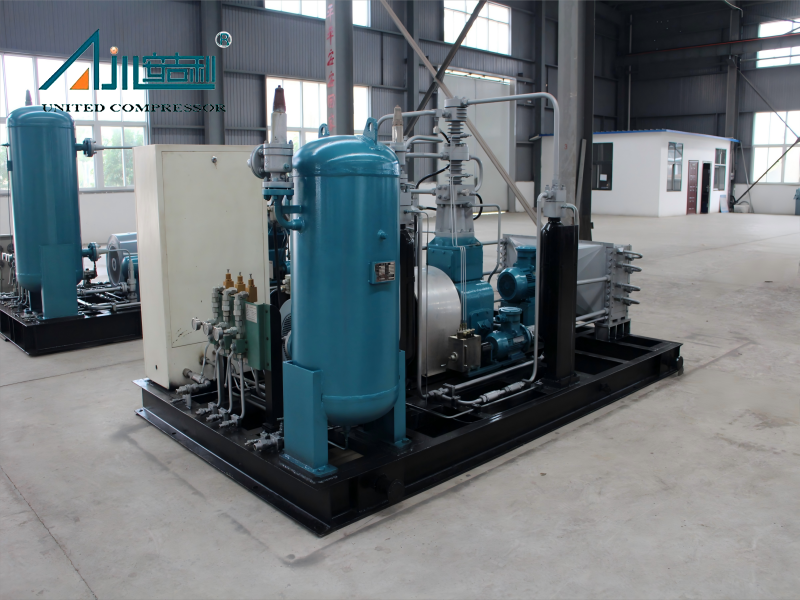

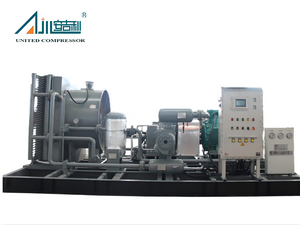

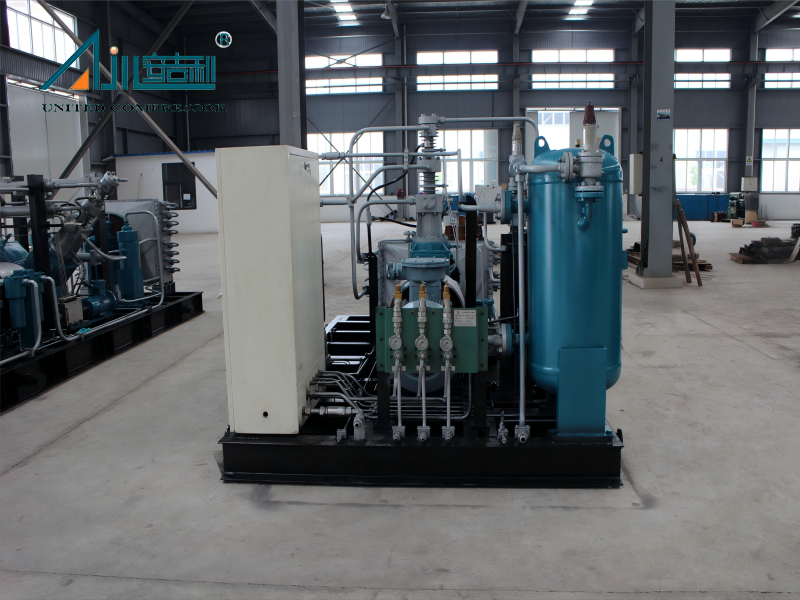

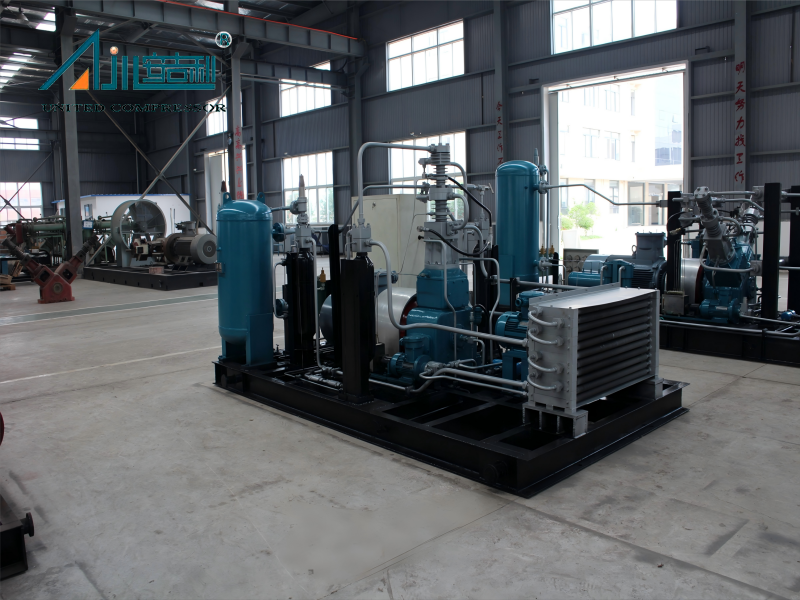

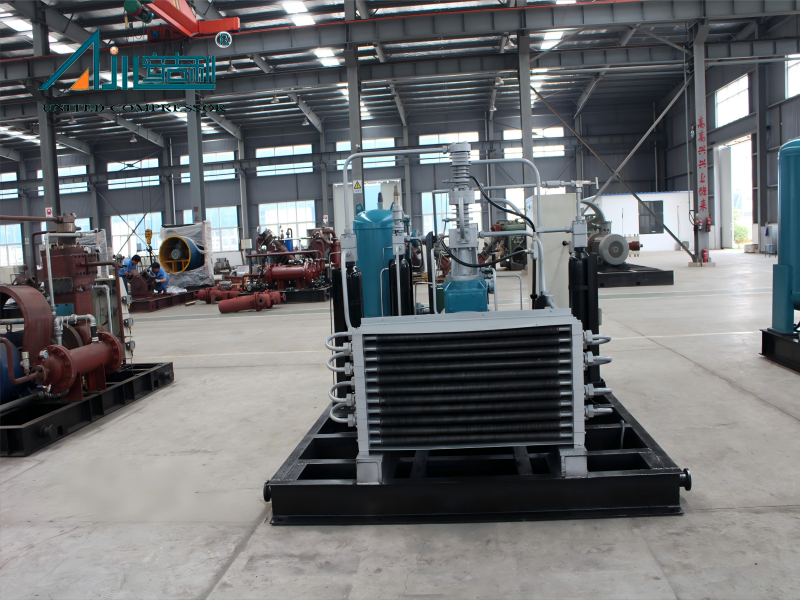

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
|
|
|
| Cabina de metal | Caja de madera
| Cabina insonorizada |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal
(nm3/h) | Presión
de escape
MPA
（g) | Energía
del motor
(KW) | Método de enfriamiento | Dimensiones
generales
(mm) | Pesos
(kg) |
| 1 | VF （D） -0.32/(30-200) -250 | Gas natural | 1500 | 25 | 75 | Refrigerado por aire | 5538*2350*2438 | 9.5 |
| 2 | VF (d) -0.26/(30-200) -250 | Gas natural | 1000 | 25 | 55 | 5538*2350*2438 | 9.5 |
| 3 | ZFD-0. 1/(30-200) -250 | Gas natural | 500 | 25 | 37 | 6500*2350*2450 | 5.5 |
| 4 | DFD-3 [0.28]/(2-4) [25-200] -250 | Gas natural | 1300 | 25 | 75 | 4050*3450*2100 | 12.5 |
| 5 | MF-4/(7-11) -250 | Gas natural | 1900-2880 | ~ | 355 | Refrigerado por aire o
refrigerado por agua | 6250*3200*3400 | 18 |
| 6 | DF-2/(10-15) -250 | Gas natural | 1320-1920 | ~ | 250 | 6000*3200*3400 | 16 |
| 7 | MF-3.2/(8-16) -250 | Gas natural | 1700-3260 | ~ | 355 | 6250*3200*3400 | 18 |
| 8 | MF-2.5/(14-25) -250 | Gas natural | 2250-3900 | ~ | 355 | 6450*3200*3400 | 20 |
| 9 | DF-1.55/(15-25) -250 | Gas natural | 1500-2400 | ~ | 280 | 600*3200*3400 | 16 |
| 10 | DF-1.45/(20-35) -250 | Gas natural | 1800-3100 | ~ | 280 | 6050*3200*3400 | 16 |
| 11 | MF-2/(20-30) -250 | Gas natural | 2500-3700 | ~ | 355 | 6250*3200*3400 | 20 |
| 12 | MF-1.8/(25-40) -250 | Gas natural | 2800-4400 | ~ | 355 | 6250*3200*3400 | 18 |
| 13 | MF -.35/(30-45) -250 | Gas natural | 2500-3700 | ~ | 315 | 6000*3200*3400 | 18 |
| 14 | DF-1.3/(8-16) -250 | Gas natural | 700-1320 | ~ | 160 | 6000*3200*3400 | 18 |
| 15 | MF-1.5/(40-60) -250 | Gas natural | 3700-5500 | ~ | 355 | 6250*3200*3400 | 16 |
| 16 | MF -.3/(50-85) -250 | Gas natural | 3900-6700 | ~ | 355 | 6250*3200*3400 | 18 |
| 17 | W-5.6/0.5-250 | Gas natural | 500 | 25 | 160 | Refrigerado por agua | 5000*2300*2200 | 12 |
| 18 | DF-4.7/(1.5-2) -250 | Gas natural | 700-840 | 25 | 185 | Refrigerado por aire | 6000*3200*3400 | 16 |
| 19 | W-3.6/(1.5-3) -250 | Gas natural | 540-860 | 25 | 160 | Refrigerado por agua | 6200*2200*2200 | 12 |
| 20 | DF-3.85/(2-4) -250 | Gas natural | 690-1150 | 25 | 185 | Refrigerado por aire o
refrigerado por agua | 6000*3200*3400 | 16 |
| 21 | MF-5/(2-4) -250 | Gas natural | 900-1500 | 25 | 280 | 6250*3200*3400 | 18 |
| 22 | MF-7.2/(3-4) -250 | Gas natural | 1700-2160 | 25 | 355 | 6800*3200*3400 | 20 |
| 23 | DF-2.86/(2-6) -250 | Gas natural | 510 ~ 1200 | 25 | 185 | 6000*3200*3400 | 16 |
| 24 | MF-4/(5-8) -250 | Gas natural | 1400-2150 | 25 | 315 | 6250*3200*3400 | 18 |
| 25 | DF-1.95/(6-12) -250 | Gas natural | 820-1520 | 25 | 220 | 6000*3200*3400 | 16 |
| 26 | Df-1.6/(8-16) -250 | Gas natural | 860-1630 | 25 | 220 | 6000*3200*3400 | 16 |
| 27 | DF-0.58/(15-25) -250 | Gas natural | 550-900 | 25 | 90 | Refrigerado por aire | 6000*3200*3400 | 16 |
Caso de proyecto
 |  |  |
| Proyecto de Ucrania | Campo petrolero de Alibek en el sur de Kazajstán | Ningxia Zhongneng Ingeniería de Nuevos Materiales |
Preguntas frecuentes
¿Qué medios puede el mango del compresor ZF-0.12 /（30-200） -250?
Está diseñado principalmente para gas natural desulfurado y deshidratado . Sin embargo, su lubricación sin aceite y su diseño de alta pureza lo hacen adecuado para otros gases limpios en industrias como productos químicos y procesamiento de alimentos, con la personalización disponible para requisitos medianos específicos.
¿Cuál es la capacidad de procesamiento de este compresor?
La capacidad de procesamiento estándar es de 400 nm³/h . Para proyectos con diferentes necesidades de flujo, se pueden desarrollar versiones personalizadas para que coincidan con los requisitos de rendimiento específicos, que van desde capacidades más pequeñas hasta mayores.
¿Se puede adaptar el compresor a diferentes condiciones de presión?
Sí. Mientras que el modelo estándar funciona con una presión de entrada de 3 ~ 20 MPa.g y presión de escape de 25 MPa.g , se puede modificar para manejar los rangos de presión variables (p. Ej., 2 ~ 6 MPa.g, entrada) en función de las especificaciones del cliente, asegurando la compatibilidad con diversos sistemas de tubería.
