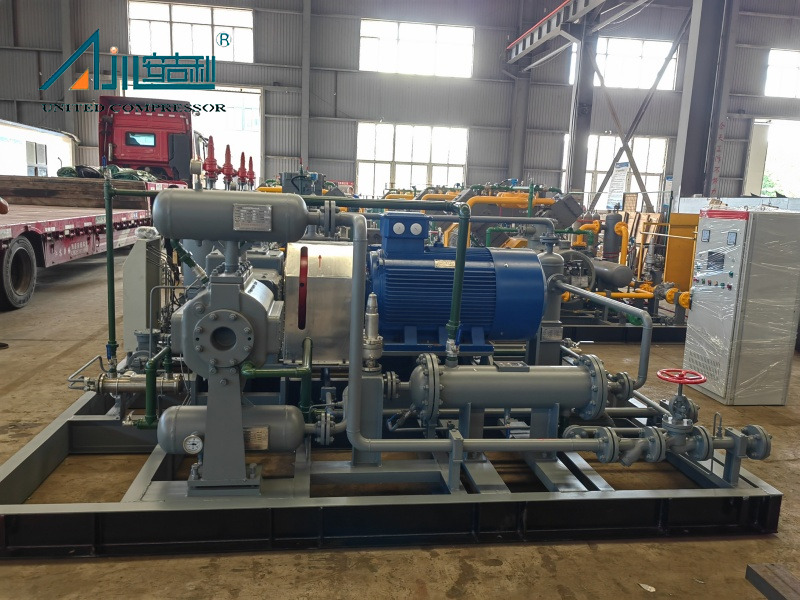

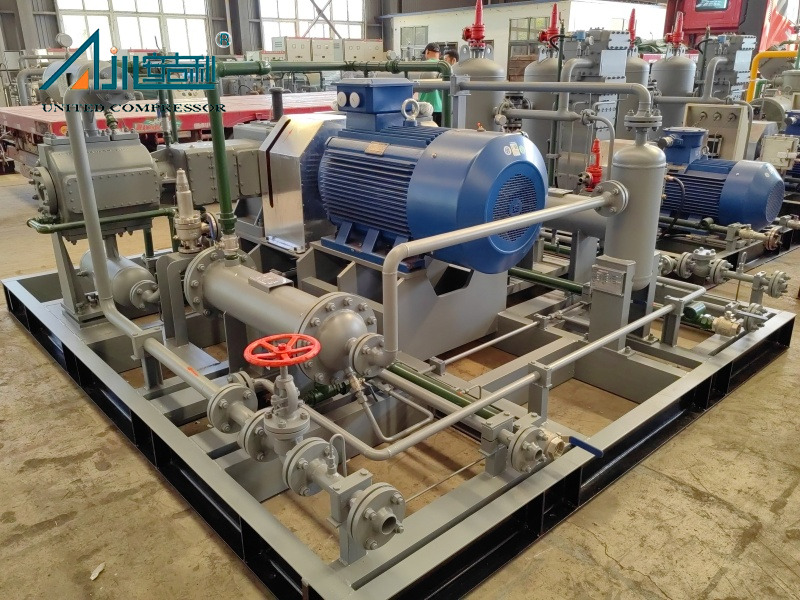

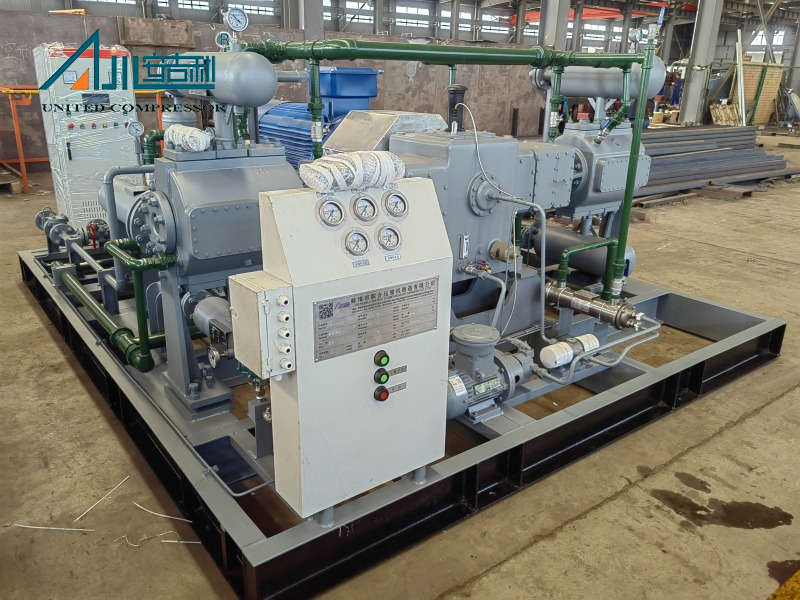

El compresor DW-6.3/(0.2 ~ 0.5) -16 es un compresor de gas recíproco de alto rendimiento y sin aceite diseñado para operaciones continuas en entornos industriales exigentes. Con ingeniería avanzada, diseño refrigerado por agua y cilindros no lubricados, garantiza una compresión limpia sin contaminación media, lo que lo hace ideal para aplicaciones de gas natural, hidrógeno, gas asociado y otros gases especiales.
Especificaciones técnicas clave
Capacidad nominal: 6.3 m³/min
Presión de entrada: 20–50 kPa.g (diseño de 30 kPa.g)
Presión de descarga: 1.6 MPa.g
Etapas de compresión: dos etapas y doble acción
Método de enfriamiento: enfriamiento de agua de tipo abierto
Lubricación: componentes PTFE sin aceite y sin aceite
Características y ventajas principales
Diseño de tipo D equilibrado: la estructura simétrica garantiza un rendimiento estable y una vibración reducida.
Operación sin aceite: los anillos de pistón PTFE y los sellos de embalaje eliminan el arrastre de aceite, protegiendo la pureza de gas.
Construcción duradera: el cárter de hierro fundido gris, las válvulas de acero inoxidable y los revestimientos de cilindros resistentes a la corrosión extienden la vida útil.
Sistema de enfriamiento eficiente: el diseño refrigerado por agua elimina el exceso de calor, asegurando la confiabilidad durante la operación continua.
Sellado ajustado: el embalaje avanzado con purga de nitrógeno minimiza la fuga de gas y mejora la seguridad.
Compacto y modular: el diseño montado en el patio permite una fácil instalación y mantenimiento.
Resaltar ventajas
 |  |  |  |
| Tiene alta eficiencia, fuerte confiabilidad y alto grado de automatización; | Piezas menos vulnerables, baja vibración, bajo ruido y fácil operación y mantenimiento | El equipo principal y auxiliar del compresor está instalado en el trineo, funcionando sin problemas y de manera confiable. La instalación general de trineo es conveniente para el transporte y la instalación del compresor | Todos los componentes de la máquina están cuidadosamente diseñados |
Certificados de patentes
 | Una manga protectora de rosca de barra de pistón ZL 2017 2 1907021.7 | | Un dispositivo de soporte de anillo de pistón ZL 2018 2 0294776.2 | |
| A Range Piston ZL 2017 2 190177.0 para compresores simétricos equilibrados | | Compartimento doble largo y largo integrado ZL 2018 2 0294762.0 |
Para garantizar la seguridad, la durabilidad y el rendimiento, cada DW-6.3/(0.2 ~ 0.5) -16 recíproco al compresor de gas de pistón se somete a pruebas estrictas y una operación de prueba antes de la entrega y la puesta en marcha.
Los bloques de cilindros, los pistones y las cámaras con presión se prueban a 1,5 veces la presión de trabajo máxima permitida durante al menos 30 minutos , lo que garantiza la resistencia y la confiabilidad.
Las cámaras de agua se prueban en las mismas condiciones, con una presión de prueba mínima de 0,8 MPa , evitando fugas y garantizando la durabilidad a largo plazo.
Todos los buques a presión se prueban de acuerdo con los estándares internacionales, con informes completos de inspección y prueba proporcionados a los clientes.
El marco del compresor también sufre una prueba de fuga de queroseno para confirmar la opresión y la integridad del sellado.
Después de la instalación en el sitio del cliente, el compresor se prueba en condiciones de funcionamiento reales.
Usando gas amoníaco como medio , la unidad funciona continuamente durante al menos 4 horas a su velocidad nominal , verificando la estabilidad y la eficiencia.
Antes de la operación de prueba, se revisan los registros de instalación para garantizar el cumplimiento de los requisitos de diseño.
La ejecución de la prueba es supervisada por ingenieros profesionales , con la participación tanto del proveedor como del comprador.
Al finalizar, un informe de prueba de carga está firmado conjuntamente, sirviendo como base para la aceptación preliminar del equipo.
Seguridad mejorada : todos los componentes críticos experimentan pruebas de presión por encima de los límites de trabajo.
Rendimiento confiable : el ensayo de carga completa garantiza la estabilidad a largo plazo.
Normas internacionales : se proporcionan informes de prueba y documentación.
Garantía del cliente : la aceptación conjunta garantiza la transparencia y la confianza.
 | |

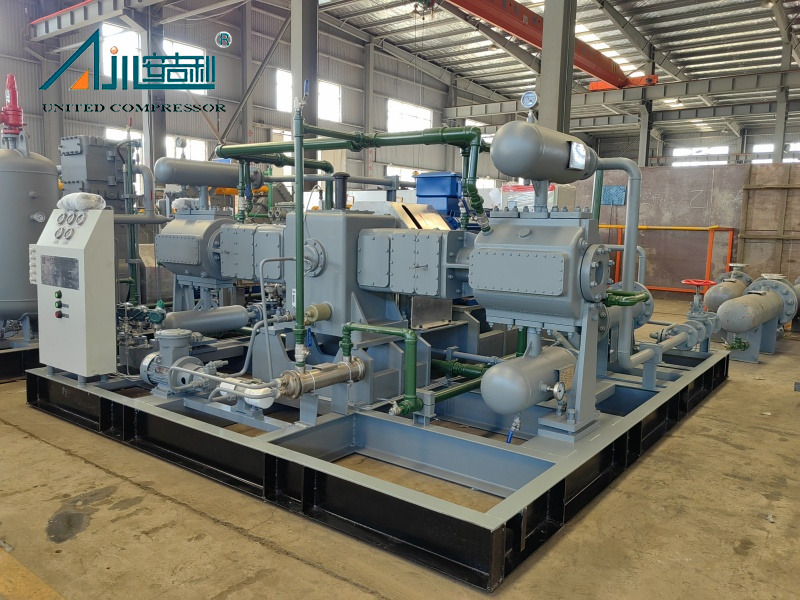

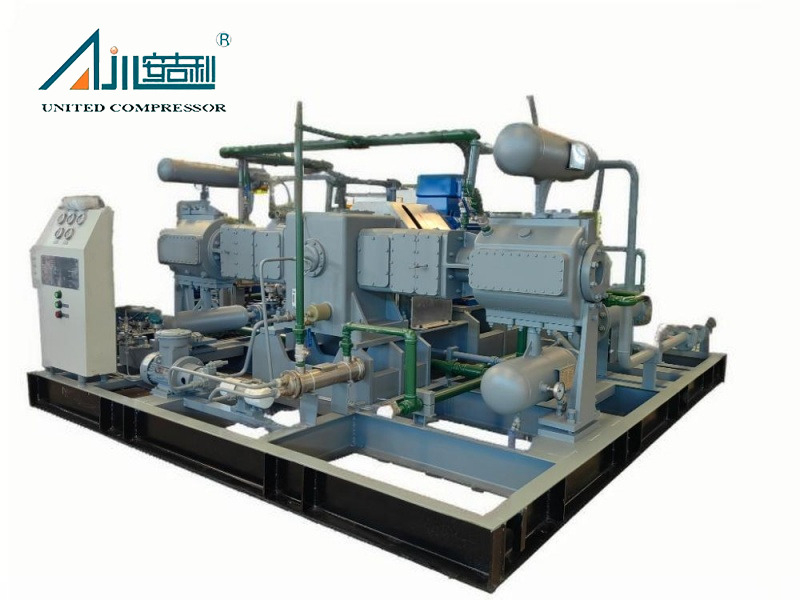

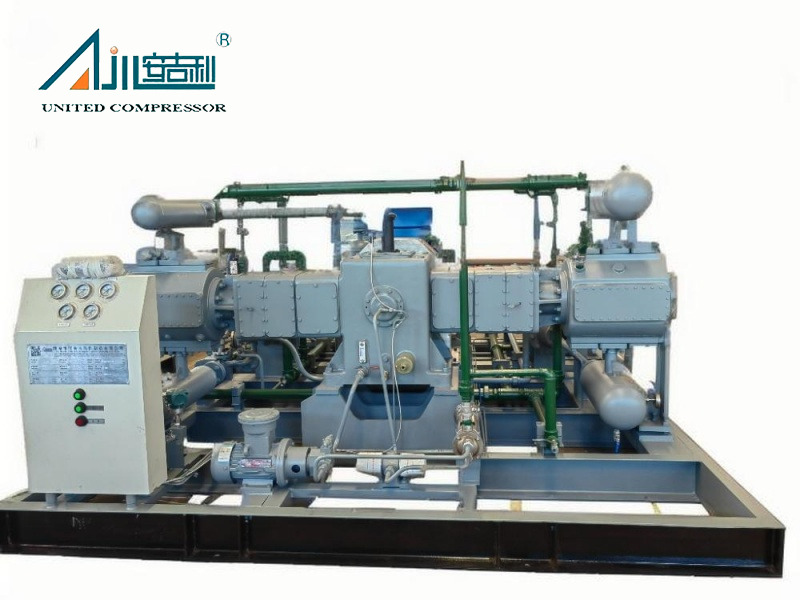

El compresor en esta imagen es un producto no estándar. El producto proporciona soluciones independientes adaptadas a los requisitos de uso específicos de los clientes (caudal/pureza/presión, entorno de uso, propósito principal y requisitos específicos del cliente), desde el diseño hasta la personalización del producto.
Forma estructural: D-type/m-type/s-type/w-type/v-type/z-type
Método de enfriamiento: enfriamiento de agua/enfriamiento de aire/enfriamiento mixto
Formulario de instalación: Tipo de cabina fijo/móvil/montado en pry
Modo de conducción: arranque del motor/arranque del motor diesel
Transporte: mar/aire/tierra
Embalaje:
 |  |  |
| Cabina de metal | Caja de madera | Cabina insonorizada |
Caso de proyecto
 |  |  |
| Lanzhou PetroChemical Company 240000 Restauración de capacidad de producción de etileno: Agregar butadieno y proyecto de instalaciones de descarga 1 -butena | Campo petrolero de Alibek en el sur de Kazajstán | Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom |
Parámetro técnico
| No. | Modelo | Medio | Caudal (nm3/h ) | Presión de entrada (MPA.G) | Presión de escape (MPA.G) | Velocidad (r/min) | Energía del motor (KW) | Método de enfriamiento | Dimensiones generales (mm) | Pesos (kg) |
| 1 | SF-10/250 | Aire | 600 | Atmosférico | 25.0 | 1330 | 258.5 (diesel) | Refrigerado por aire | 7000*2200*2200 | 8500 |
| 2 | SF-10/150 | Aire | 600 | Atmosférico | 15.0 | 1330 | 258.5 (diesel) | Refrigerado por aire | 7000*2200*2200 | 8500 |
| 3 | SF-7.5/250 | Aire | 450 | Atmosférico | 25.0 | 980 | 160 (diesel) | Refrigerado por aire | 6500*2200*2200 | 7000 |
| 4 | SF-7.5/150 | Aire | 450 | Atmosférico | 15.0 | 980 | 132 (diesel) | Refrigerado por aire | 6500*2200*2200 | 7000 |
| 5 | SF-8.5/250 | Aire | 510 | Atmosférico | 15.0 | 980 | 200 (diesel) | Refrigerado por aire | 7000*2200*2200 | 8500 |
| 6 | W-10/60 | Aire | 600 | Atmosférico | 6.0 | 1330 | 132 (diesel) | Refrigerado por aire | 6000*2200*2200 | 7000 |
Caso de proyecto
 |  |  |

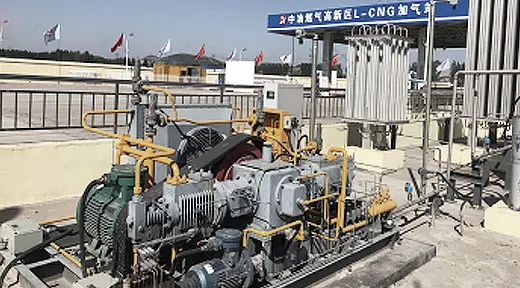

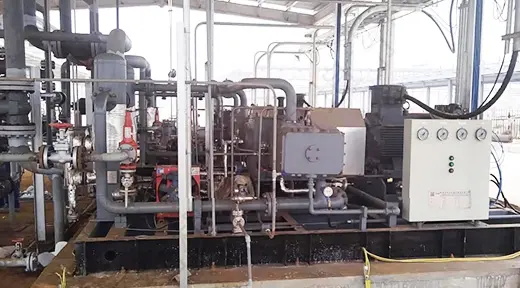

| Adquisición de la deshidratación del tamiz molecular, el dispositivo de regeneración y inyección de etilenglicol, y el patín de gas de combustible en el campo de gas de Akimom | Beijing Hongke Qingneng Technology Co., Ltd. Compresor de gas asociado para el proyecto Shanxi Yan'an 60000 M3 | Proyecto de compresor de CNG de Zaozhuang de Chengdu Shenliang Technology Co., Ltd. |
