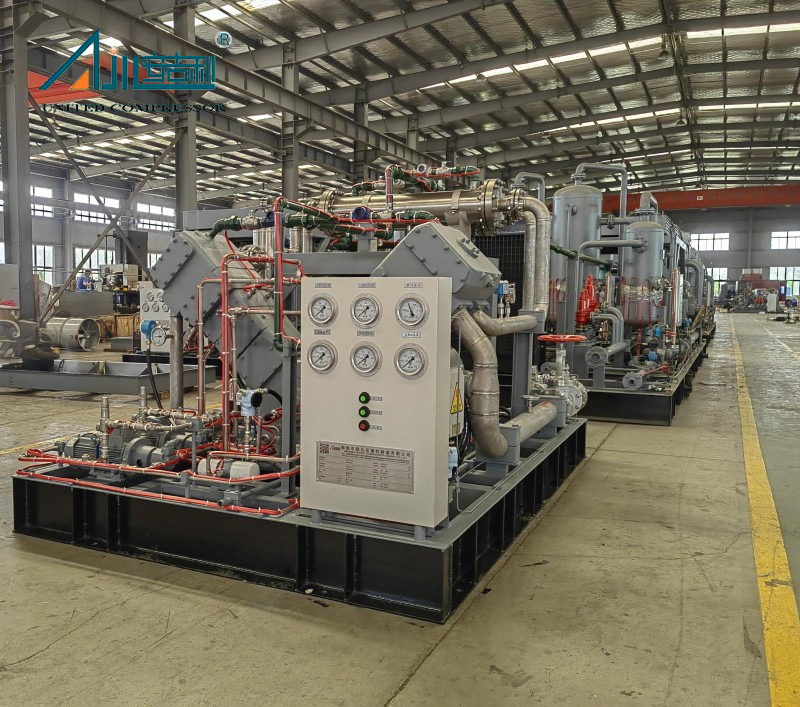

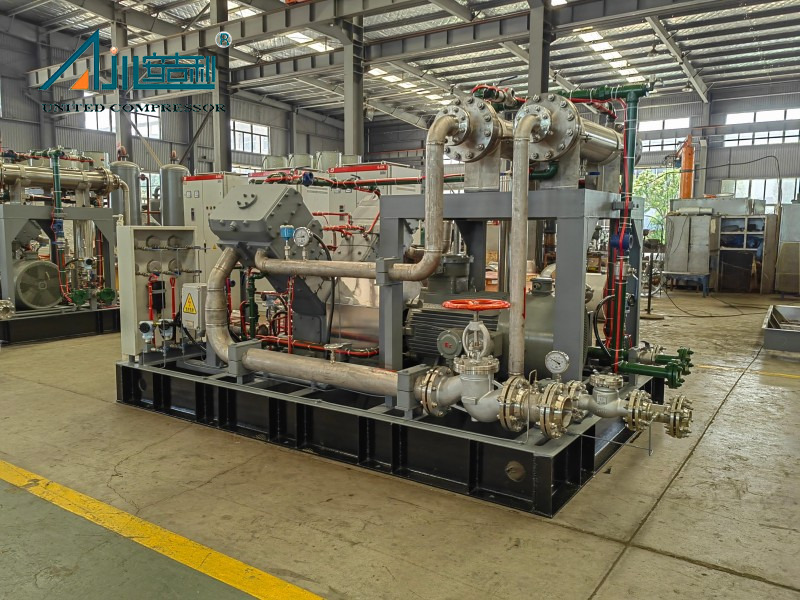

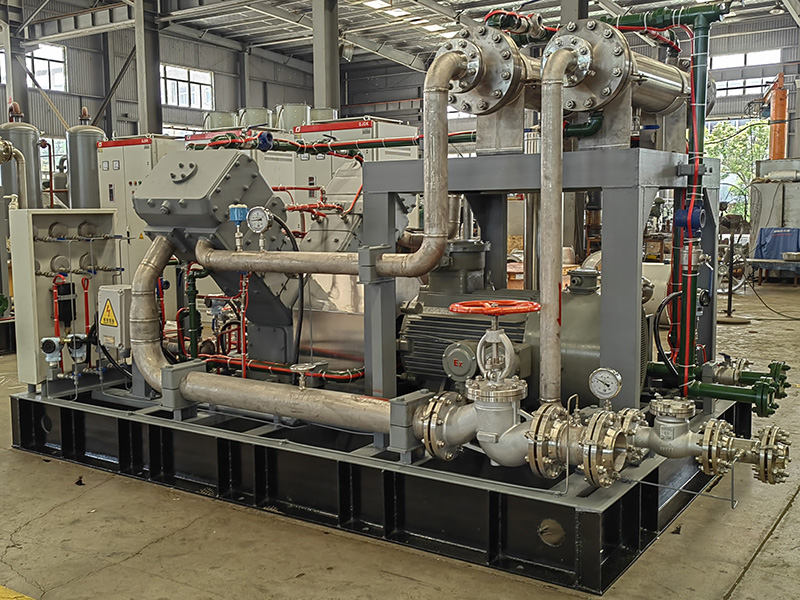

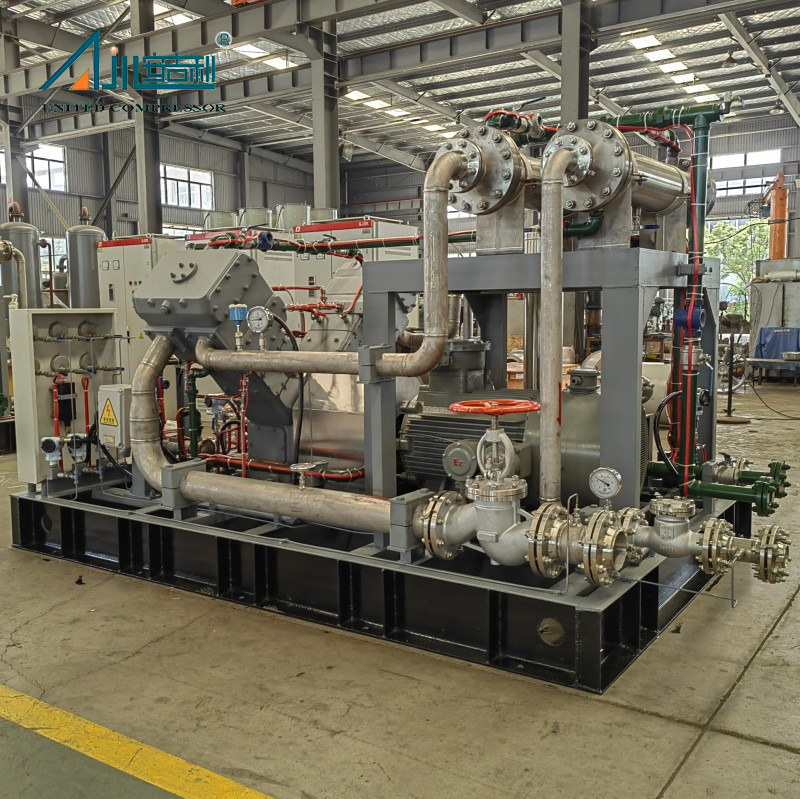

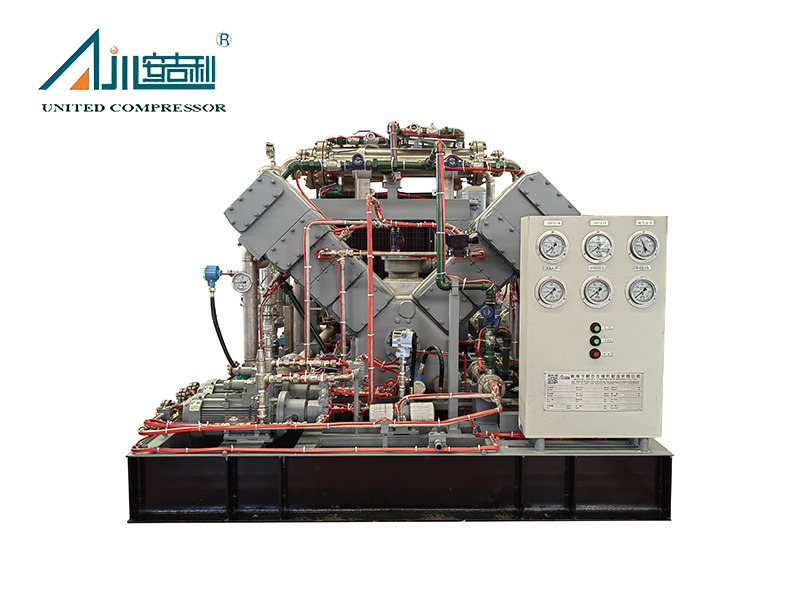

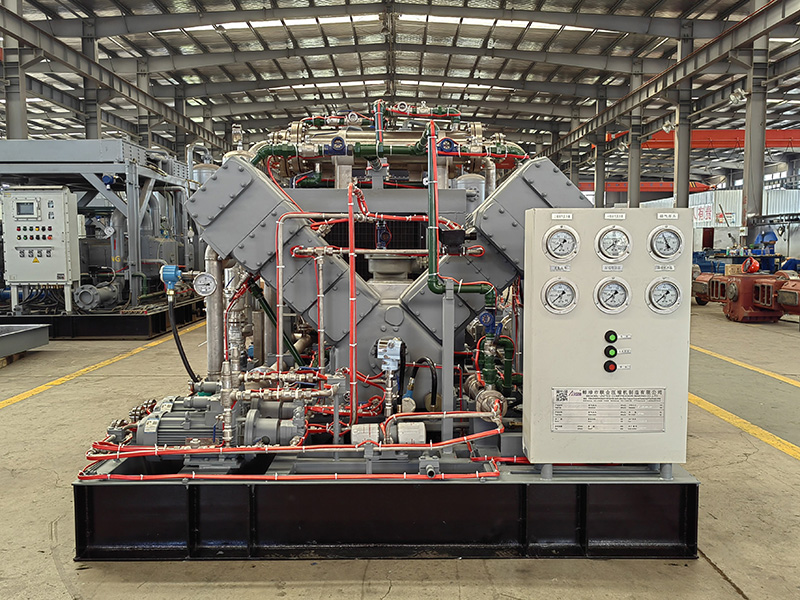

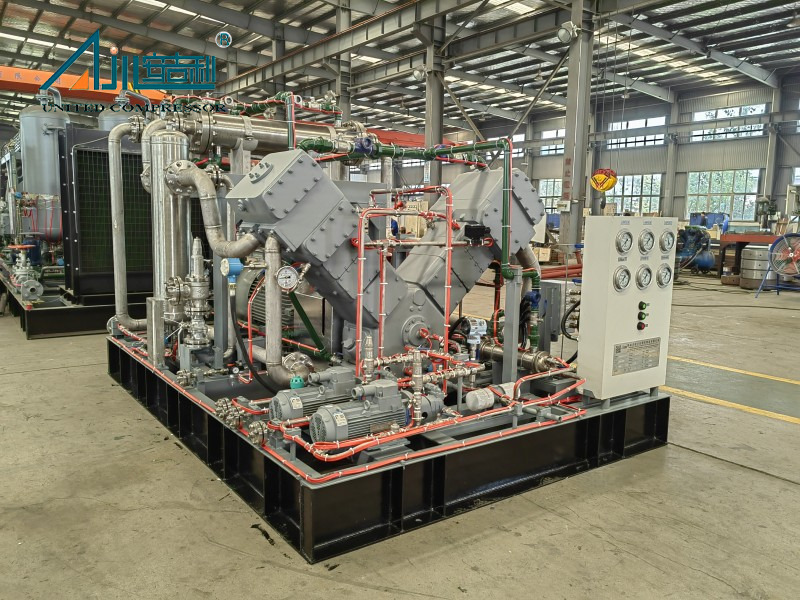

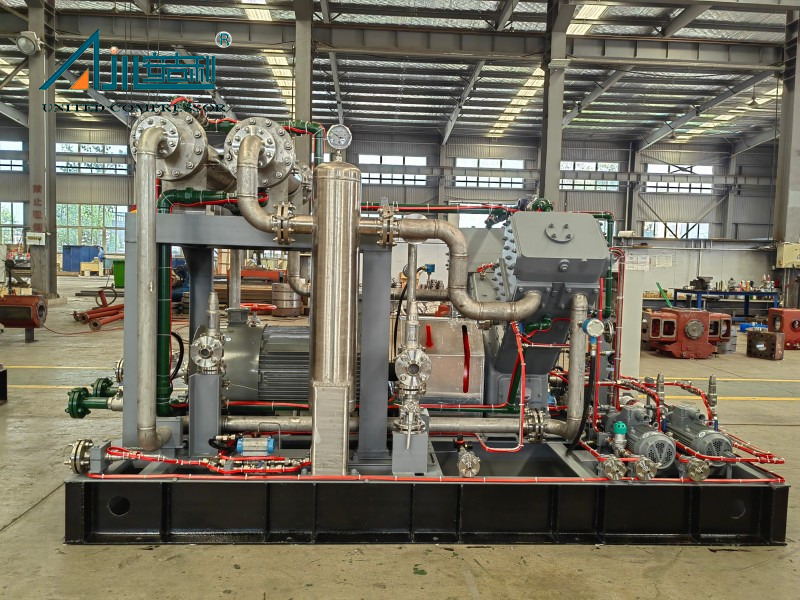

El VW-9.1/(0.05-0.1)-5 es un compresor alternativo sin aceite y resistente a la corrosión diseñado para gas natural a baja presión y gas asociado que contiene iones de cloruro por debajo de 300 ppm. Maneja corrientes de gas que incluyen agua saturada, diclorometano y hasta un 3,4 por ciento de hidrocarburos clorados. La unidad comprime 500 Nm³/h de gas desde una presión de entrada de 5-10 KPa(G) a 25-40°C hasta una presión de descarga de 0,5 MPa(G), impulsada por un motor eléctrico de 55 kW. Con unas dimensiones aproximadas de 3500 × 2200 × 1800 mm y un peso de aproximadamente 5 toneladas, el paquete montado sobre patines se adapta a sitios compactos con espacio limitado.
Este compresor sirve a los operadores de campos de petróleo y gas para la recuperación de gas asociado, la explotación de gas de esquisto y metano de yacimientos de carbón, y a las instalaciones de GNL para la recuperación de BOG (gas de ebullición), el impulso previo a la licuefacción y la reducción de picos. El diseño sin aceite garantiza que el gas comprimido permanezca libre de contaminación por aceite lubricante, preservando la calidad del gas para el procesamiento posterior y la inyección en la tubería.
El compresor utiliza una configuración de pistón de doble acción, de 2 filas, 2 etapas, sin aceite, refrigerado por agua y tipo V. Los cilindros están fabricados con hierro fundido resistente a la corrosión, formulado para soportar concentraciones de iones de cloruro de hasta 300 ppm. Se instalan válvulas de aire de tipo axial en cada etapa para lograr una alta eficiencia volumétrica y un acceso sencillo para mantenimiento. Las placas de válvula y los resortes se seleccionan para ser compatibles con corrientes de gas clorado húmedo para reducir las fallas relacionadas con la corrosión.
Una estructura de doble cuerpo central separa físicamente el cárter de los cilindros de compresión. Este diseño evita que el aceite lubricante del cárter migre hacia la corriente de gas, lo que garantiza un suministro de gas sin aceite. El cuerpo intermedio incluye una cámara de drenaje ventilada para recolectar y descargar cualquier condensado o fuga. Los vástagos del pistón pasan a través de empaquetaduras con anillos de sellado a base de PTFE adecuados para la composición del gas. El manguito protector de la rosca del vástago del pistón (patente ZL 2017 2 1907021.7) y el dispositivo de soporte del segmento del pistón (patente ZL 2018 2 0294776.2) están incorporados para extender la vida útil en condiciones corrosivas.
La refrigeración se realiza mediante un circuito de agua cerrado con entreetapas de carcasa y tubos y postenfriadores. El panel de control incluye indicadores locales para presiones de etapa, temperaturas y corriente del motor, con apagado automático en caso de temperatura de descarga alta, flujo de agua de refrigeración bajo y sobrecarga del motor. Para instalación en exteriores o en áreas peligrosas, el sistema eléctrico se puede configurar según estándares a prueba de explosiones como ExdIIBT4.
Parámetros básicos del modelo VW-9.1/(0.05-0.1)-5:
Parámetro | Valor |
|---|---|
Modelo | VW-9.1/(0.05-0.1)-5 |
Medio | Gas natural con agua saturada, diclorometano, 3,4% hidrocarburos clorados, Cl- < 300 ppm |
Caudal | 500 Nm³/h |
Presión de entrada | 5-10 KPa(G) |
Temperatura de entrada | 25-40°C |
Presión de descarga | 0,5 MPa(G) |
Etapas de compresión | 2 etapas, 2 filas, doble efecto |
Potencia del motor principal | 55 kilovatios |
Método de enfriamiento | Refrigeración por agua |
Lubricación | Sin aceite (doble aislamiento de la parte media del cuerpo) |
Dimensiones generales | 3500 × 2200 × 1800 mm (aprox.) |
Peso | 5000 kilos (aprox.) |
 |  |
Modelos de compresores de gas natural relacionados (referencia):
No. | Modelo | Medio | Caudal (Nm3/h) | Presión de escape MPa | Potencia del motor (kW) | Método de enfriamiento | Dimensiones totales (mm) | Pesos (kg) |
|---|---|---|---|---|---|---|---|---|
1 | VW-3.5/1-18 | Gas natural | 420 | 1.8 | 55 | Cerrado refrigerado por agua. | 4000×1800×2200 | 5000 |
2 | DF-0,4/(2-6)-250 | Gas natural | 160 | 25 | 30 | Refrigerado por aire | 2800×1800×1500 | 3500 |
3 | DFD-1,36/(30-50)-250 | Gas natural | 4167 | 25 | 315 | Refrigerado por aire | 8500×3700×4100 | 22000 |
4 | DFW-3.7/(8-12)-52 | Gas natural | 2083 | 5.2 | 200 | Refrigerado por aire | 6000×3400×2300 | 15000 |
5 | DFW-5.3/3-15 | Gas natural | 1100 | 1.5 | 90 | Refrigerado por aire | 6500×3000×2500 | 6000 |
6 | DFWD-5,7/(0,1-0,5)-40 | Gas natural | 75-365 | 4 | 90 | Refrigerado por aire | 7000×3400×2500 | 10000 |
7 | DFWD-5/(1,5-3,6)-14,2 | Gas natural | 700 | 1.42 | 90 | Refrigerado por aire | 5000×3200×2200 | 6500 |
8 | DW-9/3-35 | Gas natural | 2000 | 3.5 | 250 | Refrigerado por aire | 4800×4000×2000 | 13000 |
9 | MFWD-7/(10-30)-35 | Gas natural | 6250 | 3.5 | 315 | Refrigerado por aire | 6300×3200×3200 | 16000 |
10 | VF-1.4/(5-7)-250 | Gas natural | 500 | 25 | 110 | Refrigerado por aire | 5000×2400×2100 | 6800 |
El VW-9.1 admite la presurización de boca de pozo, la recuperación de gas asociada de los separadores de producción de petróleo y la recolección de gas en campos marginales donde la presión de entrada es baja. Su construcción resistente a la corrosión maneja gas húmedo con contenido de cloruro, lo que reduce la necesidad de equipos de pretratamiento aguas arriba.
En las instalaciones de GNL, el compresor recupera el gas de ebullición de los tanques de almacenamiento, aumenta la presión del gas para la prelicuación y respalda las operaciones de reducción de picos. La entrega sin aceite protege los equipos de licuefacción y las cajas frías posteriores de la contaminación del aceite.
 |  |  |
El diseño del compresor se ha implementado en el campo de gas Akimom en Ucrania, el campo petrolífero Alibek en el sur de Kazajstán y el proyecto Ningxia Zhongneng en China. Estas instalaciones cubren la recuperación de gas asociada y el refuerzo de gas a baja presión tanto en entornos terrestres como en plantas.
El diseño incorpora cuatro patentes de modelo de utilidad de manguito protector de rosca del vástago del pistón (ZL 2017 2 1907021.7), dispositivo de soporte del anillo del pistón (ZL 2018 2 0294776.2), pistón de gama para compresores equilibrados simétricos (ZL 2017 2 190177.0) y doble compartimento largo-corto integrado (ZL 2018 2 0294762.0). Las unidades se fabrican bajo una licencia de producción de equipos especiales y se someten a pruebas hidrostáticas y de funcionamiento sin carga antes del envío.
 | | | |
Está diseñado para gas natural y gas asociado que contiene agua saturada, diclorometano, hidrocarburos clorados hasta un 3,4 por ciento y una concentración de iones cloruro inferior a 300 ppm.
La configuración estándar ofrece 500 Nm³/h a una presión de entrada de 5-10 KPa(G) y una presión de descarga de 0,5 MPa(G). El flujo y la presión se pueden ajustar mediante personalización.
La estructura de doble cuerpo medio evita que el aceite del cárter ingrese a la corriente de gas, preservando la pureza del gas para la inyección en el oleoducto y el procesamiento posterior, y reduciendo el consumo de aceite y los costos de mantenimiento.
Sí. El diseño se ha instalado en el campo de gas Akimom (Ucrania), el campo petrolífero Alibek (Kazajstán) y el proyecto Ningxia Zhongneng (China) para la recuperación de gas asociado y el refuerzo de gas a baja presión.
Sí. La unidad se puede suministrar en una cabina insonorizada o en una cabina metálica para instalación en exteriores, y el sistema eléctrico se puede configurar según estándares a prueba de explosiones para operación en áreas peligrosas.
